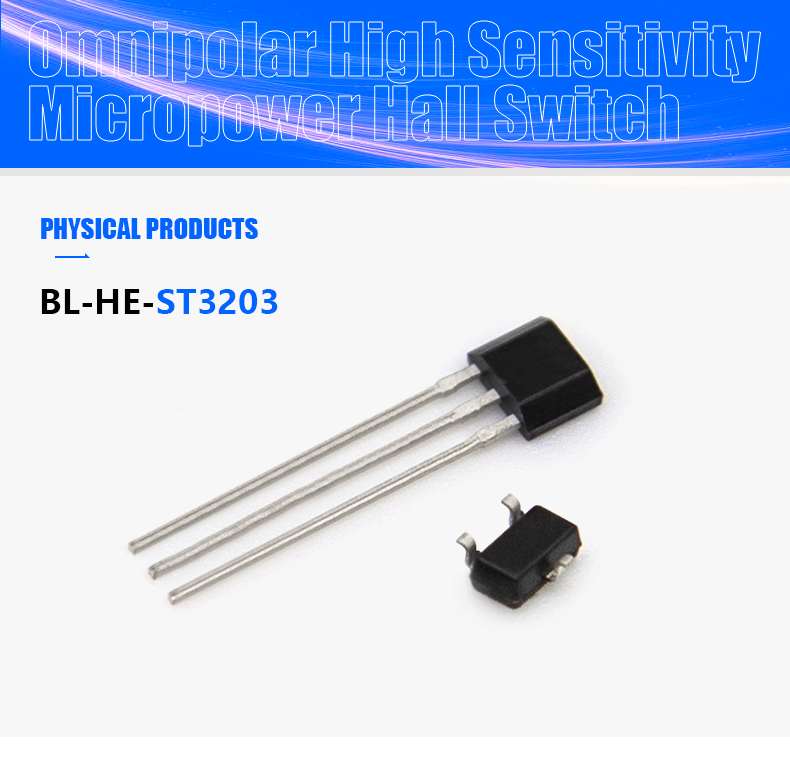

BL-HE-ST3203 양극성 홀 효과 스위치 부품

BL-HE-ST3203

양극성 홀 구성 요소는 일반적으로 양극 및 음극 자기 극성을 모두 감지할 수 있는 홀 효과 스위치를 나타냅니다. 다극성 홀 스위치가 자기장을 감지하면 홀 효과 센서가 해당 전기 신호를 생성합니다. 자기장의 방향에 따라 달라지는 이 신호의 특성(전압 또는 전류의 변화)은 양극과 음극을 구별합니다.

최소 주문

1 조각

수량:

연락처 보내기

장바구니에 추가

옴니폴라 홀 구성요소 일반적으로 양극 및 음극 자기 극성을 모두 감지할 수 있는 홀 효과 스위치를 말합니다. 다극성 홀 스위치가 자기장을 감지하면 홀 효과 센서가 해당 전기 신호를 생성합니다. 자기장의 방향에 따라 달라지는 이 신호의 특성(전압 또는 전류의 변화)은 양극과 음극을 구별합니다.

모델 번호: BL-HE-ST3203
유형: 홀 효과 스위치
브랜드 이름:GBeelee 홀 효과 센서
힘:저전력
출력: HBM> +/- 4KV( 최소 ) 토템폴 출력
공급 전압: 1.65V~5.5V
출력 고전압: VDD-0.2
출력 저전압:0.2
공급 전류: 1.1uA
시동 시간 동안 공급 전류:0.7mA
대기 시간 동안 공급 전류:0.42uA
깨우기 모드 시간: 2.4uA
수면 모드 시간: 1mA

BL-HE-ST3203은 혼합 신호 CMOS 기술로 제작되었습니다. 내부에는 온칩 홀 전압 발생기, 1.65~5.5V의 공급 전압으로 작동하기 위한 전압 조정기, 저전력 소비를 위한 절전/활성화 논리, 온도 보상 회로, 소신호 증폭기, 동적 오프셋 제거 기능이 있는 홀 센서가 포함되어 있습니다. 시스템, 슈미트 트리거 및 오픈 드레인 출력. 충분한 강도의 남극과 북극 모두 센서 출력을 켭니다. 자기장이 없으면 출력이 꺼집니다. 자속밀도(B)가 동작점(Bop)보다 크면 출력이 ON(Low)되고, B가 해제점(Brp)보다 낮아질 때까지 출력이 유지된 후 꺼진다.

정상 작동 시 총 전력 소비는 일반적으로 3.3V 전원 사용 시 15μW입니다. BL-HE-ST3203의 작동 온도 범위는 -40°C ~ 85°C입니다.

Parameter	Symbol	Test Conditions	Min	Typ	Max	Units
Operating voltage	VDD	Operating	1.65	3.3	5.5	V
Output High Voltage	VOH	B	VDD-0.2	-	-
Output Low Voltage	VOL	BopS	-	-	0.2
Supply current1	IDD1(AVG)	VDD=1.8V, Average	-	1.1	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=1.8V, During Startup Time Value	-	0.7	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=1.8V, During Standby Time Value	-	0.42	-	µA
Supply current1	IDD1(AVG)	VDD=3.0V, Average	-	2.4	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=3.0V, During Startup Time Value	-	1	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=3.0V, During Standby Time Value	-	1.4	-	µA
Awake mode time	TAW	Operating	-	25	-	µS
Sleep mode time	TSL	Operating	-	50	100	mS
