Омниполярные компоненты Холла

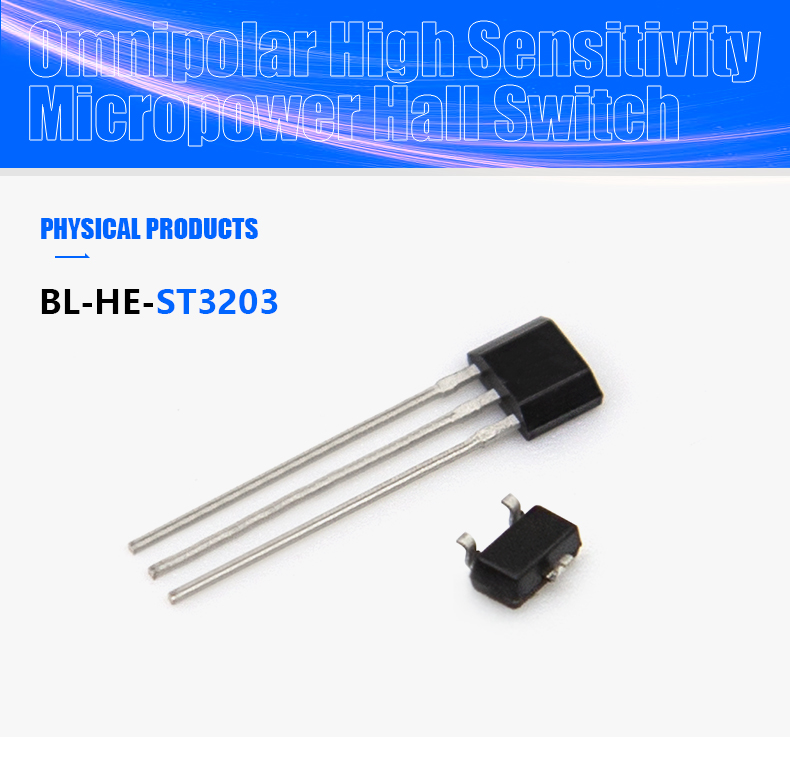

BL-HE-ST3203 Компоненты всеполярного переключателя Холла

BL-HE-ST3203
Омниполярные компоненты Холла обычно относятся к переключателям на эффекте Холла, которые могут обнаруживать как положительную, так и отрицательную магнитную полярность. Когда всеполярный переключатель Холла обнаруживает магнитное поле, датчик Холла генерирует соответствующий электрический сигнал. Характеристики этого сигнала (изменение напряжения или тока) зависят от направления магнитного поля, различая положительную и отрицательную магнитную полярность.
минимальный заказ
1 кусок
количество:
отправить контакт
добавить в корзину
Все продукты

Омниполярные компоненты Холла обычно относятся к переключателям на эффекте Холла, которые могут обнаруживать как положительную, так и отрицательную магнитную полярность. Когда всеполярный переключатель Холла обнаруживает магнитное поле, датчик Холла генерирует соответствующий электрический сигнал. Характеристики этого сигнала (изменение напряжения или тока) зависят от направления магнитного поля, различая положительную и отрицательную магнитную полярность.

  • Номер модели: BL-HE-ST3203
  • Тип: переключатель эффекта Холла
  • Фирменное наименование: датчик эффекта Холла GBeelee
  • Мощность: низкая мощность
  • Выход: HBM> +/- 4 кВ (мин) Выход тотемного полюса
  • Напряжение питания: 1,65 В~5,5 В
  • Выходное высокое напряжение:VDD-0,2
  • Выходное низкое напряжение: 0,2
  • Ток питания: 1,1 мкА
  • Ток питания во время запуска: 0,7 мА
  • Ток питания в режиме ожидания: 0,42 мкА
  • Время режима бодрствования: 2,4 мкА
  • Время спящего режима: 1 мА


BL-HE-ST3203 изготовлен по технологии КМОП смешанных сигналов. Внутри он включает в себя встроенный генератор напряжения Холла, стабилизатор напряжения для работы с напряжением питания от 1,65 до 5,5 В, логику сна/бодрствования для низкого энергопотребления, схему температурной компенсации, усилитель слабого сигнала, датчик Холла с динамическим подавлением смещения. система, триггер Шмитта и выход с открытым стоком. И южный, и северный полюс достаточной силы включат выход датчика. Выход будет отключен при отсутствии магнитного поля. Пока плотность магнитного потока (B) больше рабочей точки (Bop), выход будет включен (низкий), выход будет удерживаться до тех пор, пока B не станет ниже точки отпускания (Brp), а затем выключится.


Общая потребляемая мощность при нормальной работе обычно составляет 15 мкВт при источнике питания 3,3 В. Диапазон рабочих температур BL-HE-ST3203 составляет от -40°C до 85°C.


ParameterSymbolTest ConditionsMinTypMaxUnits
Operating voltageVDDOperating1.653.35.5V
Output High VoltageVOHBVDD-0.2--
Output Low VoltageVOLBopS--0.2
Supply current1IDD1(AVG)VDD=1.8V, Average-1.1-µA
Supply Current During Startup Time 1IDD1(EN)VDD=1.8V, During Startup Time Value-0.7-mA
Supply Current During Standby Time 1IDD1(DIS)VDD=1.8V, During Standby Time Value-0.42-µA
Supply current1IDD1(AVG)VDD=3.0V, Average-2.4-µA
Supply Current During Startup Time 1IDD1(EN)VDD=3.0V, During Startup Time Value-1-mA
Supply Current During Standby Time 1IDD1(DIS)VDD=3.0V, During Standby Time Value-1.4-µA
Awake mode timeTAWOperating-25-µS
Sleep mode timeTSLOperating-50100mS
