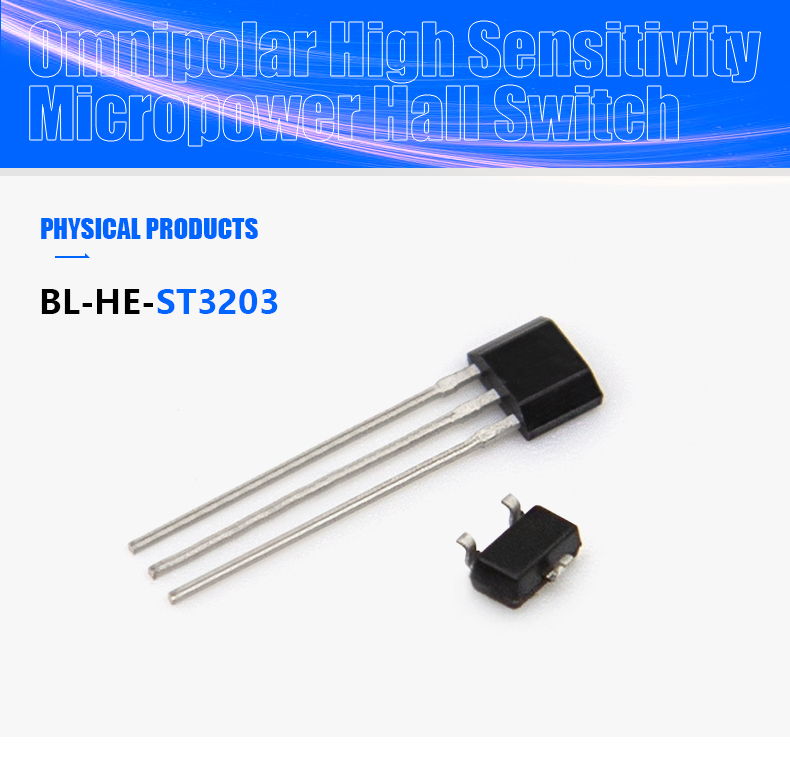

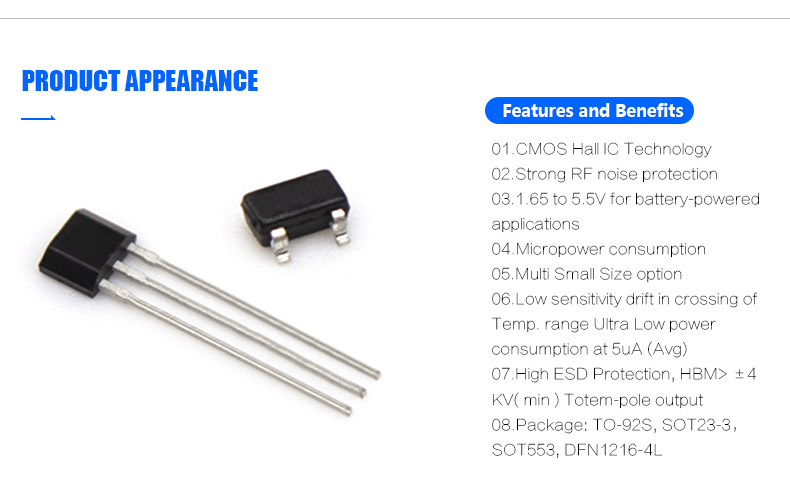

BL-HE-ST3203 オムニポーラホール効果スイッチコンポーネント

BL-HE-ST3203

オムニポーラホールコンポーネントは、通常、正と負の両方の磁気極性を検出できるホール効果スイッチを指します。無極性ホールスイッチが磁場を感知すると、ホール効果センサーが対応する電気信号を生成します。この信号の特性 (電圧または電流の変化) は磁場の方向に依存し、磁気極性が正と負を区別します。

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

無極性ホールコンポーネント、通常、正と負の両方の磁気極性を検出できるホール効果スイッチを指します。無極性ホールスイッチが磁場を感知すると、ホール効果センサーが対応する電気信号を生成します。この信号の特性 (電圧または電流の変化) は磁場の方向に依存し、磁気極性が正と負を区別します。

モデル番号:BL-HE-ST3203
タイプ: ホールエフェクトスイッチ
ブランド名:GBeelee ホール効果センサー
電力:低電力ホールセンサ
出力:HBM> +/- 4KV(最小) トーテムポール出力
電源電圧:1.65V〜5.5V
出力高電圧:VDD-0.2
出力低電圧:0.2
供給電流:1.1uA
起動時の供給電流:0.7mA
スタンバイ時の供給電流:0.42uA
アウェイクモード時間:2.4uA
スリープモード時間:1mA

BL-HE-ST3203 は、混合信号 CMOS テクノロジーで製造されています。内部には、オンチップのホール電圧発生器、1.65 ～ 5.5V の電源電圧で動作する電圧レギュレータ、低消費電力のためのスリープ/アウェイクロジック、温度補償回路、小信号アンプ、ダイナミックオフセットキャンセル機能を備えたホールセンサーが含まれています。システム、シュミットトリガー、オープンドレイン出力を備えています。 S 極と N 極の両方が十分な強度であれば、センサー出力がオンになります。無磁界では出力がオフになります。磁束密度（B）が動作点（Bop）より大きい間、出力はオン（Low）し、Bが解放点（Brp）よりも低くなるまで出力を保持し、その後オフになります。

通常動作時の総消費電力は、3.3V電源で通常15μWです。 BL-HE-ST3203の動作温度範囲は-40℃～85℃です。

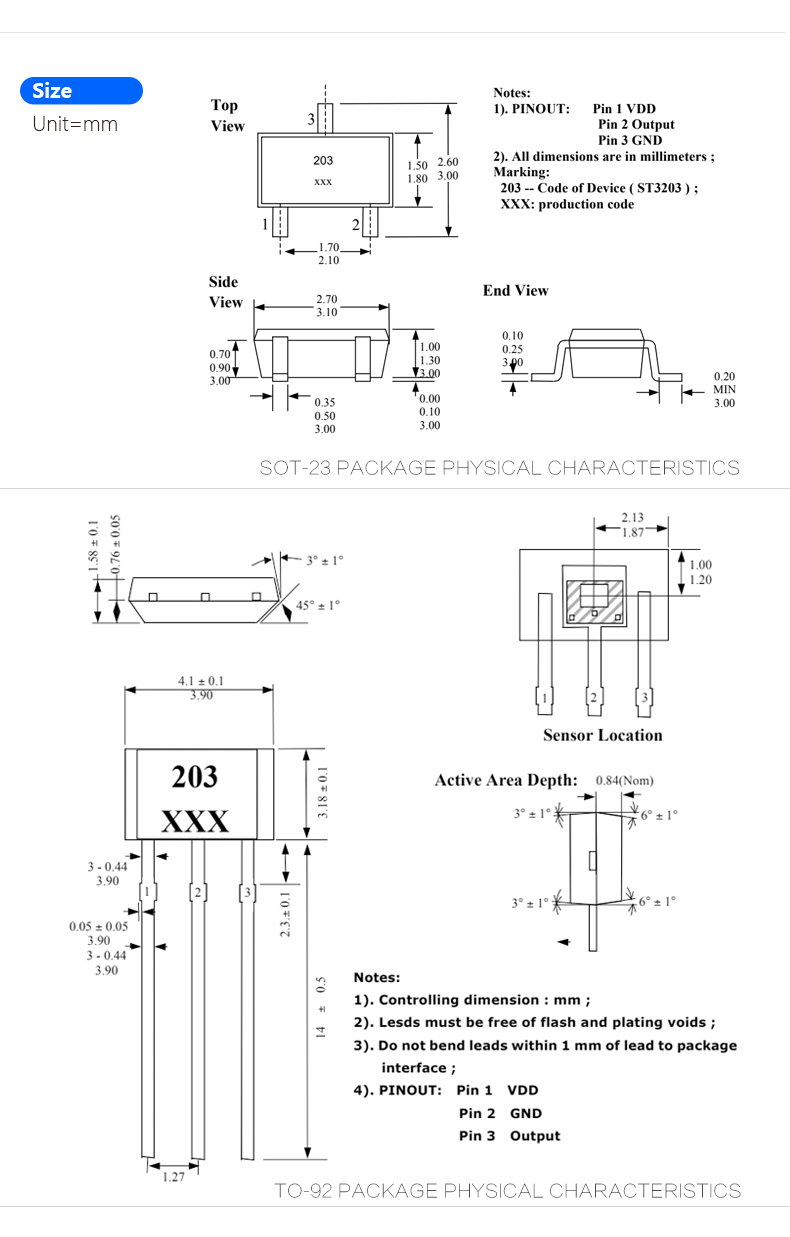

Parameter	Symbol	Test Conditions	Min	Typ	Max	Units
Operating voltage	VDD	Operating	1.65	3.3	5.5	V
Output High Voltage	VOH	B	VDD-0.2	-	-
Output Low Voltage	VOL	BopS	-	-	0.2
Supply current1	IDD1(AVG)	VDD=1.8V, Average	-	1.1	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=1.8V, During Startup Time Value	-	0.7	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=1.8V, During Standby Time Value	-	0.42	-	µA
Supply current1	IDD1(AVG)	VDD=3.0V, Average	-	2.4	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=3.0V, During Startup Time Value	-	1	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=3.0V, During Standby Time Value	-	1.4	-	µA
Awake mode time	TAW	Operating	-	25	-	µS
Sleep mode time	TSL	Operating	-	50	100	mS
