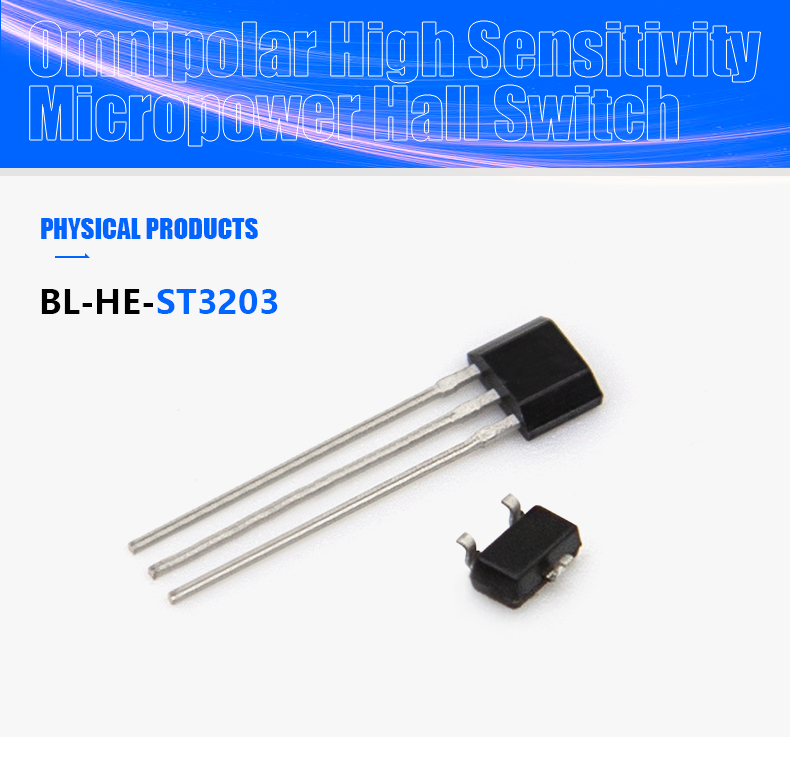

BL-HE-ST3203 Omnipolar Hall Etkisi Anahtar Bileşenleri

BL-HE-ST3203

Omnipolar Hall bileşenleri genellikle hem pozitif hem de negatif manyetik kutupları tespit edebilen Hall etkisi anahtarlarını ifade eder. Omnipolar Hall anahtarı bir manyetik alan algıladığında, Hall etkisi sensörü buna karşılık gelen bir elektrik sinyali üretecektir. Pozitif ve negatif manyetik polariteyi birbirinden ayıran, manyetik alanın yönüne bağlı olan bu sinyalin özellikleri (voltaj veya akımdaki değişiklik).

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

Omnipolar Salon bileşenleri genellikle hem pozitif hem de negatif manyetik kutupları tespit edebilen Hall etkisi anahtarlarına bakın. Omnipolar Salon anahtarı bir manyetik alan algıladığında, Hall etkisi sensörü buna karşılık gelen bir elektrik sinyali üretecektir. Pozitif ve negatif manyetik polariteyi birbirinden ayıran, manyetik alanın yönüne bağlı olan bu sinyalin özellikleri (voltaj veya akımdaki değişiklik).

Model Numarası:BL-HE-ST3203
Tip:salon efekti anahtarı
Marka adı: GBeelee salon etkisi sensörü
Güç: Düşük Güç
Çıkış: HBM> +/- 4KV(min) Totem-kutup çıkışı
Besleme gerilimi:1,65 V~5,5 V
Çıkış Yüksek Gerilimi: VDD-0.2
Çıkış Alçak Gerilimi:0,2
Besleme akımı: 1.1uA
Başlangıç Süresi Sırasında Besleme Akımı: 0,7mA
Bekleme Süresi Sırasında Besleme Akımı: 0,42uA
Uyanık mod süresi: 2,4uA
Uyku modu süresi: 1mA

BL-HE-ST3203, karışık sinyal CMOS teknolojisinden üretilmiştir. Dahili olarak çip üzerinde bir Hall voltaj jeneratörü, 1,65 ila 5,5V besleme voltajlarıyla çalışmak için bir voltaj regülatörü, düşük güç tüketimi için bir uyku/uyanıklık mantığı, sıcaklık dengeleme devresi, küçük sinyal amplifikatörü, dinamik ofset iptalli salon sensörü içerir. sistem, Schmitt tetikleyici ve açık drenaj çıkışı. Yeterli güce sahip hem güney kutbu hem de kuzey kutbu sensör çıkışını açacaktır. Çıkış, manyetik alan olmadığında kapatılacaktır. Manyetik akı yoğunluğu (B) çalışma noktasından (Bop) büyük olduğunda, çıkış açılacak (düşük), çıkış B serbest bırakma noktasından (Brp) düşük olana kadar tutulacak ve daha sonra kapatılacaktır.

Normal çalışmada toplam güç tüketimi, 3,3V güç kaynağıyla genellikle 15μW'tır. BL-HE-ST3203'ün çalışma sıcaklığı aralığı -40°C ile 85°C arasındadır.

Parameter	Symbol	Test Conditions	Min	Typ	Max	Units
Operating voltage	VDD	Operating	1.65	3.3	5.5	V
Output High Voltage	VOH	B	VDD-0.2	-	-
Output Low Voltage	VOL	BopS	-	-	0.2
Supply current1	IDD1(AVG)	VDD=1.8V, Average	-	1.1	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=1.8V, During Startup Time Value	-	0.7	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=1.8V, During Standby Time Value	-	0.42	-	µA
Supply current1	IDD1(AVG)	VDD=3.0V, Average	-	2.4	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=3.0V, During Startup Time Value	-	1	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=3.0V, During Standby Time Value	-	1.4	-	µA
Awake mode time	TAW	Operating	-	25	-	µS
Sleep mode time	TSL	Operating	-	50	100	mS

1.Q: Sizden örnek alabilir miyim?

C: Evet, testiniz için ücretsiz numuneler sağlayabiliriz, lütfen ücretsiz olarak bizimle iletişime geçin ve hangi ürüne ihtiyacınız olduğunu bize bildirin.

2.Q: Özelleştirmeyi kabul ediyor musunuz?

C: Evet, özelleştirme kabul edilebilir, lütfen danışmak için satış ekibimizle iletişime geçin.

3.Q:Teknik sorunlarda yardım sağlayabilir misiniz?

C: Evet, elektronik anahtar endüstrisinde 15 yıldan fazla araştırma ve geliştirme sürecimiz var. Satın alma sürecinde teknik yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin

4.Q: Kaç çeşit anahtarınız var ve kaliteniz ne durumda?

C: Seçiminiz için 10 farklı anahtar tipimiz var, tüm ürünlerimiz ROHS ve REACH'ten geçmektedir, lütfen kalite standardınızı kesinlikle karşılayabileceğimize güvenin.

5.Q: Fotoelektrik anahtarınızın avantajları nelerdir?

C: Fotoelektrik anahtarımız mekanik olmayan tetiklemedir, sinyali daha kararlı ve güvenilir hale getirir ve hassas yerleşik açı kılavuz yapısı, yüksek tetikleme açısı tutarlılığı sağlar.
