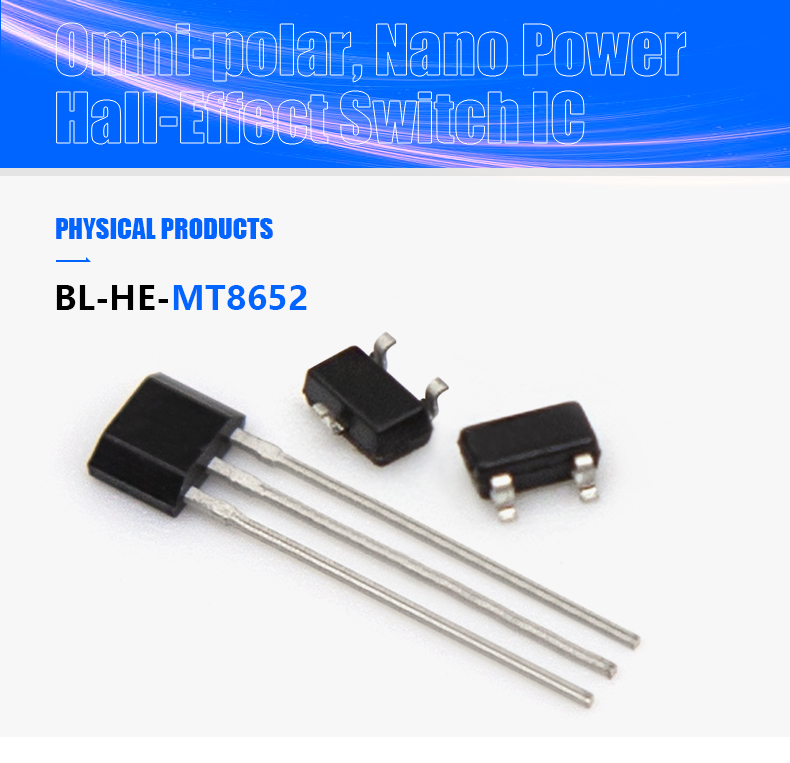

자기 센서 홀 효과 스위치 BL-HE-MT8652/TO-92 전기 자동차 모토에 사용되는 전극성 나노 전력 홀 효과 스위치 IC
BL-HE-MT8652
최소 주문
1 조각
수량:
- 모델 번호: BL-HE-MT8652
- 원산지: 중국 광동
- 브랜드 이름:Beelee
- 유형: 홀 효과 스위치
- 공급 전압:7V
- 역방향 배터리 전압:-0.5V
- 출력 전압:7V
- 연속 출력 전류:8mA
- 작동 주위 온도:-40~125 ℃
- 보관 온도:-50~150 ℃
- 접합 온도:165℃
- 자속 밀도: 제한 없음
01.BL-HE-MT865X 제품군은 CMOS 기술로 생산됩니다. 홀 IC에는 내부적으로 고감도 수평 홀 플레이트, 모드 제어를 위한 절전/활성화 로직, 저전력 온칩 발진기, 동적 오프셋 제거 기능이 있는 저잡음 아날로그 신호 체인, 히스테리시스 비교기 및 출력 드라이버가 포함되어 있습니다.
02. 북극이나 남극 자기장에 모두 반응하는 제품입니다. 자속밀도(B)가 동작점(BOP)보다 클 때 출력이 ON(Low)되고, 자속밀도(B)가 해제점(BRP)보다 낮을 때 출력이 OFF(High)됩니다. ).

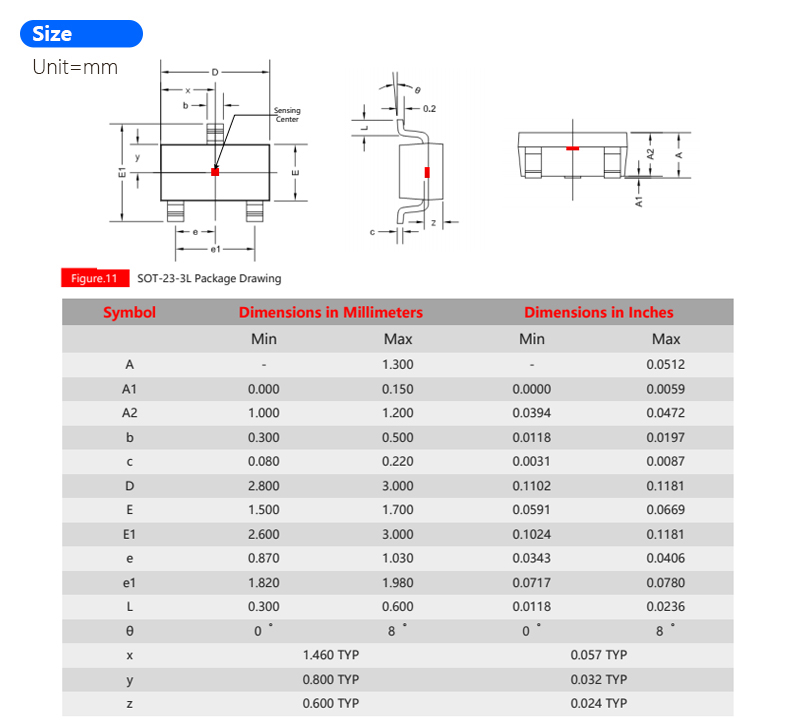

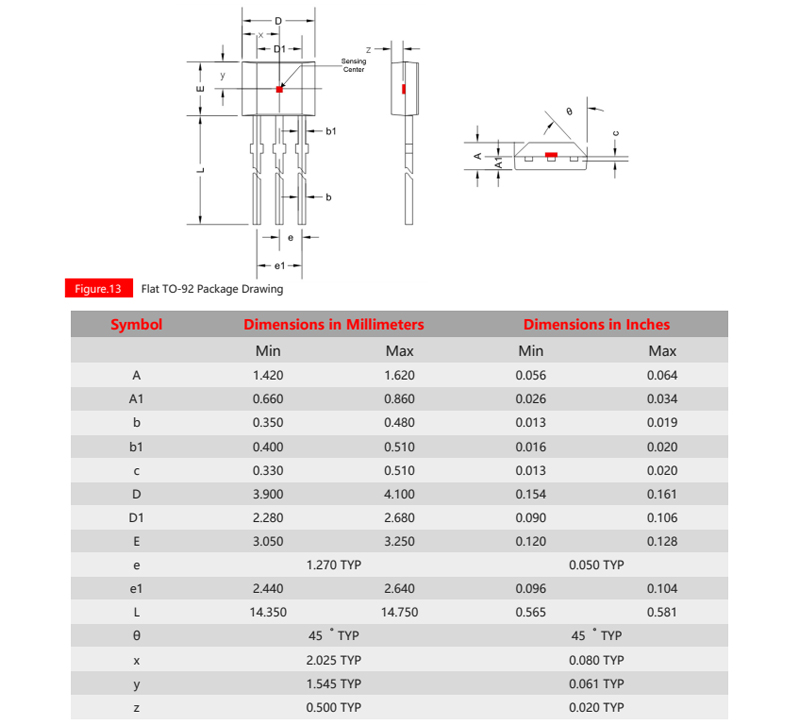

03. BL-HE-MT865X 제품군은 표면 실장용 SOT-23-3L과 스루홀 실장용 플랫 TO-92 등 다양한 패키지를 고객에게 제공합니다. 모든 패키지는 RoHS를 준수합니다.
| Symbol | Parameters | Test Condition | Min | Typ | Max | Unit |
| VCC | Supply Voltage | Operating | 2.0 | 3.6 | 5.5 | V |
| ICC | Supply Current | VCC=3.6V | - | 1.2 | 2.0 | uA |
| VCC=2.0V | - | 600 | - | nA | ||
| IAW | Awake Current | VCC=3.6V | - | 3.0 | 4.0 | mA |
| ISL | Sleep Current | VCC=3.6V | - | 1.2 | 2.0 | uA |
| VOL | Output Low Voltage | IOUT=5mA, B>BOP | - | - | 0.4 | V |
| FSW | Switching Frequency | VCC=3.6V | 10 | 20 | 40 | Hz |
| TAW | Awake Time | VCC=2.0V to 5.5V | 4 | 10 | 16 | Us |
| TSL | Sleep Time | VCC=2.0V to 5.5V | 25 | 50 | 100 | ms |
| D.C. | Duty Cycle | VCC=2.0V to 5.5V | - | 0.02 | - | % |
| TPO | Power on Time | dVcc/dt>5V/us, B>BOP | - | - | 120 | us |
| RTH | Thermal Resistance of SOT-23 | - | 301 | - | ℃/W | |
| Thermal Resistance of Flat TO-92 | - | 230 | - | ℃/W | ||
1.Q: 샘플을 받을 수 있나요?
A: 그렇습니다, 우리는 당신의 테스트를 위한 무료 샘플을 제공해서 좋습니다, 무료로 저희에게 연락하고 당신이 필요로 하는 제품을 저희에게 말하십시오.
A: 그렇습니다, 우리는 당신의 테스트를 위한 무료 샘플을 제공해서 좋습니다, 무료로 저희에게 연락하고 당신이 필요로 하는 제품을 저희에게 말하십시오.
2.Q: 사용자 정의를 허용합니까?
A: 그렇습니다, 주문화가 허용됩니다, 상담을 위해 우리의 판매 직원에게 연락하십시오.
3.Q:기술적인 문제에 대한 도움을 제공할 수 있습니까?
A: 그렇습니다, 우리는 전자 스위치 산업에 있는 연구와 개발의 15년 이상을 가지고 있습니다. 구매 과정에서 기술적인 도움이 필요하면 언제든지 문의해 주세요.
