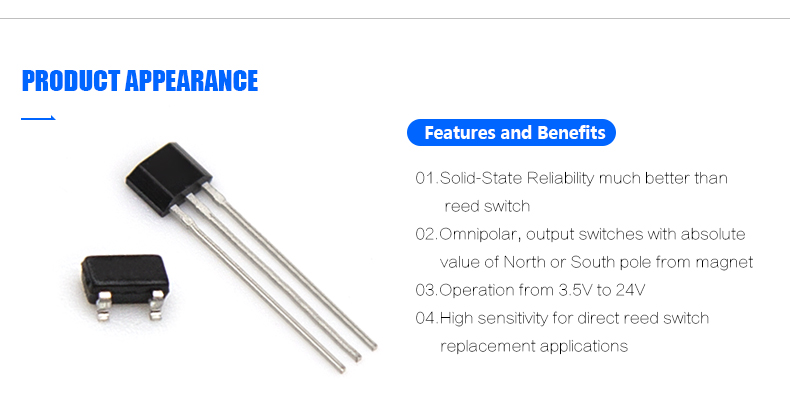

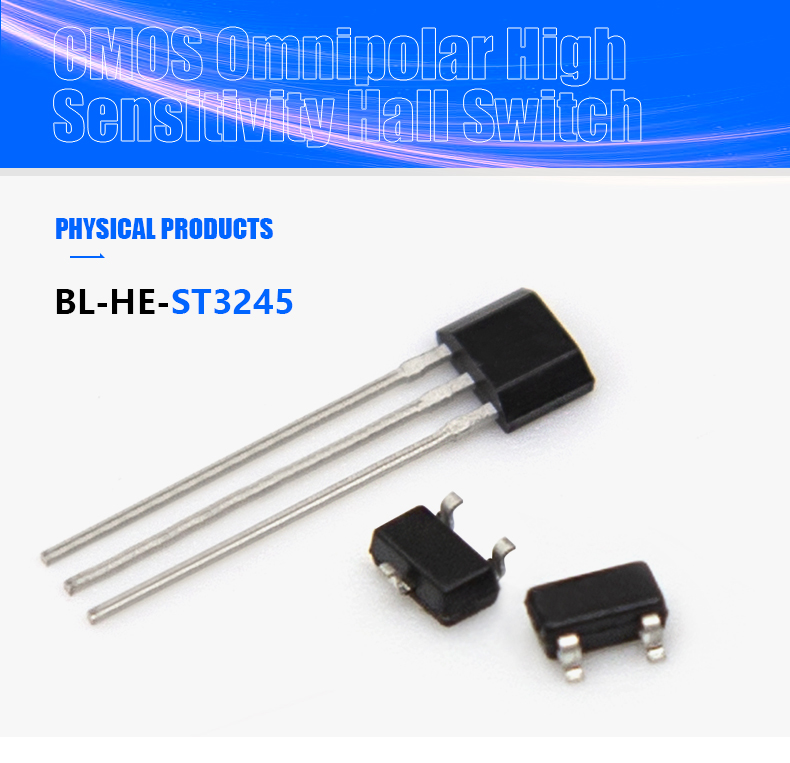

자기 센서 홀 효과 센서 BL-HE-ST3245 CMOS 양극성 고감도 홀 스위치/SMD 자기 센서
BL-HE-ST3245
최소 주문
1 조각
수량:
- 모델 번호: BL-HE-ST3245(홀 칩)
- 원산지: 중국 광동
- 브랜드 이름:Beelee 홀 IC
- 유형: 홀 센서
- 공급 전압(작동):28V
- 공급 전류: 5mA
- 출력 전압: 28V
- 출력 전류:10mA
- 작동 온도 범위:-40~150 ℃
- 보관 온도 범위:-50~165℃
- ESD 감도: 4000V
01. BL-HE-ST3245 옴니폴라 홀 효과 센서 IC는 혼합 신호 CMOS 기술로 제작되었습니다. 고급 초퍼 안정화 기술을 통합하여 정확하고 안정적인 자기 스위치 포인트를 제공합니다.
02. BL-HE-ST3245 홀 스위치의 출력 트랜지스터는 패키지의 표시된 면을 향한 충분히 강한 남쪽 또는 북쪽 자기장이 있는 경우 래치 온(BOP)됩니다. 자기장이 없으면 출력이 래치 오프(BRP)됩니다.
| Parameter | Symbol | Test Conditions | Min | Typ | Max | Units |
| Supply Voltag | VDD | Operating | 3.50 | - | 24.0 | V |
| Supply Curren | IDD | B | - | - | 5.0 | mA |
| Output Saturation Voltag | VDSon | IOUT = 20mA, B >BO | - | - | 0.5 | V |
| Output Leakage Curren | IOFF | B< BRP VOUT = 24 | - | 1.0 | 10.0 | µA |
| Output Rise Tim | tr | RL = 1kΩ, CL = 20p | - | 0.25 | - | µS |
| Output Fall Tim | tr | RL = 1kΩ, CL = 20p | - | 0.25 | - | µS |
| Maximum Switching Frequenc | FSW | - | - | 10.0 | - | KHZ |
| Package Thermal Resistanc | RTH | Single layer (1S) Jedec boar | - | 301.0 | - | °C/W |
1.Q: 샘플을 받을 수 있나요?
A: 그렇습니다, 우리는 당신의 테스트를 위한 무료 샘플을 제공해서 좋습니다, 무료로 저희에게 연락하고 당신이 필요로 하는 제품을 저희에게 말하십시오.
2.Q: 사용자 정의를 허용합니까?
A: 그렇습니다, 주문화가 허용됩니다, 상담을 위해 우리의 판매 직원에게 연락하십시오.
3.Q:기술적인 문제에 대한 도움을 제공할 수 있습니까?
A: 그렇습니다, 우리는 전자 스위치 산업에 있는 연구와 개발의 15년 이상을 가지고 있습니다. 구매 과정에서 기술적인 도움이 필요하면 언제든지 문의해 주세요.
4.Q: 얼마나 많은 유형의 스위치가 있습니까? 품질은 어떻습니까?
A : 우리는 귀하가 선택한 10 가지 유형의 스위치를 보유하고 있으며 당사의 모든 제품은 ROHS 및 REACH를 통과했습니다. 귀하의 품질 표준을 확실히 충족시킬 수 있다고 믿으십시오.
5.Q: 광전 스위치의 장점은 무엇입니까?
A: 우리의 광전 스위치는 비기계적 트리거링으로 신호를 더욱 안정적이고 신뢰할 수 있게 하며 정밀 내장 각도 가이드 구조, 높은 트리거링 각도 일관성을 제공합니다.
