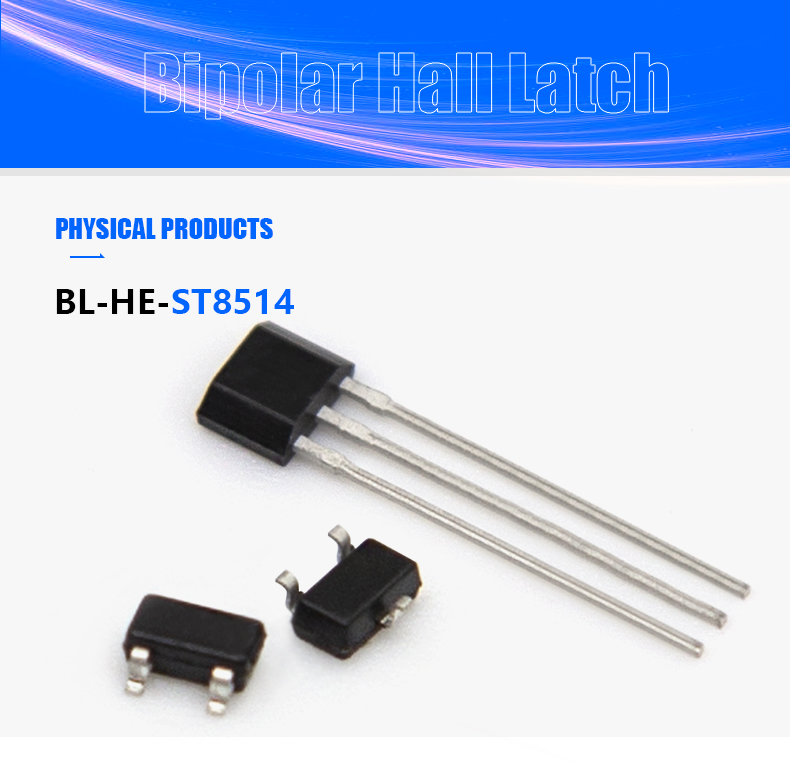

BL-HE-ST8514 バイポーラ ホール効果スイッチ
BL-HE-ST8514
バイポーラ ホール センサー素子は、ホール プレート、回路基板、磁石で構成されます。 ホール片に磁石が作用すると、ホール片内のキャリアがローレンツ力の影響を受けてホール片内で特定の方向に移動し、ホール片の両面と回路基板に一定の電位差が生じます。 Er チップの両端の電圧信号が増幅され、標準信号に処理されて、読み取り可能な磁界強度値が出力されます。 バイポーラ ホール センサーは正極と負極の電源を必要とするため、通常、インターフェイス上に「+」極性と「-」極性の配線位置がマークされています。
最小注文
1 ピース
数量:
バイポーラ ホールスイッチ素子は、ホール プレート、回路基板、磁石で構成されます。 ホール片に磁石が作用すると、ホール片内のキャリアがローレンツ力の影響を受けてホール片内で特定の方向に移動し、ホール片の両面と回路基板に一定の電位差が生じます。 Er チップの両端の電圧信号が増幅され、標準信号に処理されて、読み取り可能な磁界強度値が出力されます。 バイポーラホールセンサーは正極と負極の電源を必要とするため、通常、インターフェイス上に「+」極性と「-」極性の配線位置がマークされています。
- モデル番号: BL-HE-ST8514
- ブランド名:GBeelee
- タイプ: バイポーラホール効果スイッチ
- 電源電圧:50V
- 供給電流:10mA
- 印加出力電圧:30V
- 出力電流:40mA
- 動作温度範囲:-40~150℃
- 保存温度範囲:-40~150℃

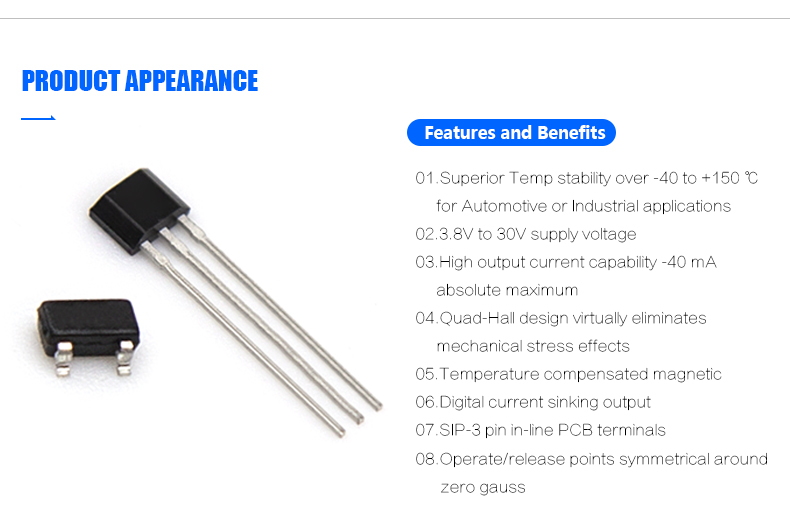

01、このホール効果スイッチは、より厳密な磁気仕様を備えたモノリシック集積回路であり、+150°までの拡張温度にわたって継続的に動作するように設計されており、温度と電源電圧の変化の両方に対してより安定しています。 負の補償勾配は、低コストの磁石の負の温度係数に一致するように最適化されています。
02、バンドギャップ調整により、3.8 ～ 30 VDC の供給電圧範囲にわたって非常に安定した動作を実現します。 BL-HE-ST8514 ホール スイッチは、連続 40 mA シンク出力が可能で、最大 60 mA までサイクル可能。
| (At 4.5v to 24V with 20mA load unless otherwise noted.) | |||||
| Parameter | Condition | Min | Typ | Max | Units |
| Supply voltage | — | 3.8 | — | 30.0 | V |
| Supply current | 25℃ | — | 5 | 10 | mA |
| Output current | — | — | 40 | — | mA |
| Vsat at 20mA | 25℃ | — | — | 0.4 | V |
| Output leakage | — | — | — | 10.0 | μA |
| Rise time | 25℃ | — | 0.2 | 1.5 | μS |
| Fall time | 25℃ | — | 0.5 | 1.5 | μS |
| Operating temperature | — | -40 | — | 150 | ℃ |
| Storage temperature | — | -40 | — | 150 | ℃ |
1.Q: サンプルを入手できますか?
A：はい、テスト用の無料サンプルを提供できます。無料でお問い合わせいただき、必要な製品を教えてください。
2.Q: カスタマイズを受け入れますか?
A: はい、カスタマイズは可能です。弊社の営業スタッフにご相談ください。
3.Q: 技術的な問題についてサポートしてもらえますか?
A: はい、当社は電子スイッチ業界で 15 年以上の研究開発を行ってきました。 購入プロセスで技術的なサポートが必要な場合は、お気軽にお問い合わせください。
4.Q: スイッチの種類は何種類ありますか?品質はどうですか?
A：私たちはあなたの選択のための10種類のスイッチを持っています、私たちのすべての製品はROHSとREACHに合格しています、私たちが間違いなくあなたの品質基準を満たすことができると信じてください。
5.Q: 光電スイッチの利点は何ですか?
A: 当社の光電スイッチは非機械的なトリガーにより、信号がより安定して信頼性が高く、精密な内蔵角度ガイド構造、高いトリガー角度の一貫性を備えています。
