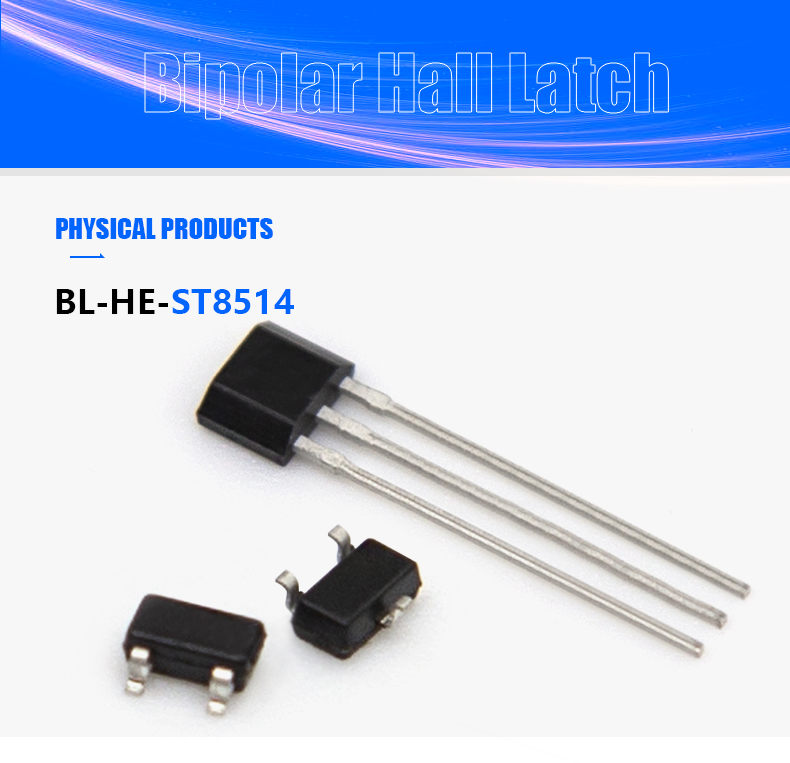

BL-HE-ST8514 Bipolar Hall Efekt Anahtarı

BL-HE-ST8514

Bipolar Hall sensör elemanı bir Hall plakası, bir devre kartı ve bir mıknatıstan oluşur. Hall parçasına bir mıknatıs etki ettiğinde, Hall parçasındaki taşıyıcı Lorentz kuvvetinden etkilenir ve Hall parçasının içinde belirli bir yönde hareket eder, böylece Hall parçasının her iki tarafında ve devre kartında belirli bir potansiyel fark oluşur. Er çipinin her iki ucundaki voltaj sinyali güçlendirilir ve okunabilir bir manyetik alan gücü değeri çıkarmak için standart bir sinyale işlenir. Bipolar Hall sensörleri pozitif ve negatif kutuplu güç kaynakları gerektirdiğinden, "+" ve "-" kutuplarının kablolama konumları genellikle arayüzde işaretlenir.

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

bipolar salon anahtarı elemanı bir Hall plakası, bir devre kartı ve bir mıknatıstan oluşur. Hall parçasına bir mıknatıs etki ettiğinde, Hall parçasındaki taşıyıcı Lorentz kuvvetinden etkilenir ve Hall parçasının içinde belirli bir yönde hareket eder, böylece Hall parçasının her iki tarafında ve devre kartında belirli bir potansiyel fark oluşur. Er çipinin her iki ucundaki voltaj sinyali güçlendirilir ve okunabilir bir manyetik alan gücü değeri çıkarmak için standart bir sinyale işlenir. Bipolar salon sensörü pozitif ve negatif kutuplu güç kaynakları gerektirdiğinden,"+"ve"-"kutuplarının kablolama konumları genellikle arayüzde işaretlenir.

Model Numarası: BL-HE-ST8514
Marka Adı: GBeelee
Tür: Bipolar Hall Etkisi Anahtarı
Besleme Gerilimi: 50V
Besleme akımı: 10mA
Uygulanan çıkış voltajı: 30V
Çıkış Akımı: 40mA
Çalışma Sıcaklığı Aralığı:-40~150 OC
Depolama Sıcaklığı Aralığı: -40~150 OC

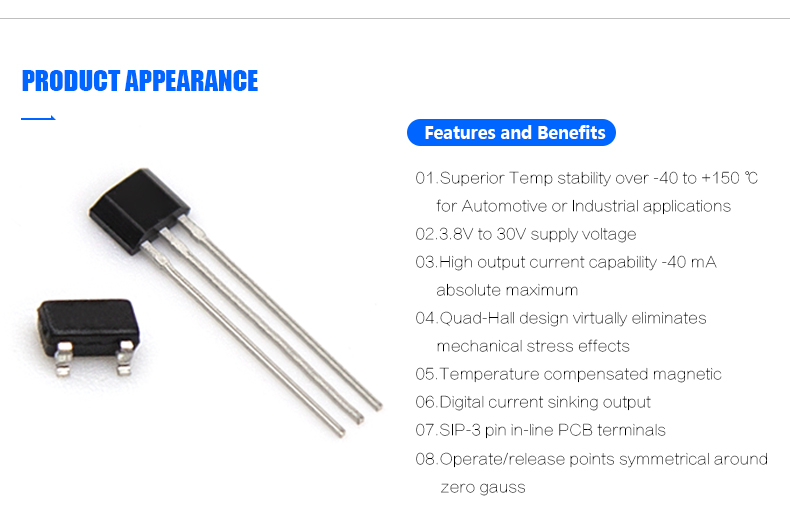

01、Bu Hall etkisi anahtarı, +150°'ye kadar uzatılmış sıcaklıklarda sürekli olarak çalışacak şekilde tasarlanmış, daha sıkı manyetik özelliklere sahip monolitik entegre devrelerdir ve hem sıcaklık hem de besleme voltajı değişikliklerinde daha kararlıdır. Negatif telafi eğimi, düşük maliyetli mıknatısların negatif sıcaklık katsayısına uyacak şekilde optimize edilmiştir.

02、Bant aralığı düzenlemesi, 3,8 ila 30 VDC besleme voltajı aralığında son derece kararlı çalışma sağlar. BL-HE-ST8514 Hall Switch, sürekli 40 mA çıkış çıkışı kapasitesine sahiptir ve maksimum 60 mA'ya kadar çevrilebilir

(At 4.5v to 24V with 20mA load unless otherwise noted.)
Parameter	Condition	Min	Typ	Max	Units
Supply voltage	—	3.8	—	30.0	V
Supply current	25℃	—	5	10	mA
Output current	—	—	40	—	mA
Vsat at 20mA	25℃	—	—	0.4	V
Output leakage	—	—	—	10.0	μA
Rise time	25℃	—	0.2	1.5	μS
Fall time	25℃	—	0.5	1.5	μS
Operating temperature	—	-40	—	150	℃
Storage temperature	—	-40	—	150	℃

1.Q: Sizden örnek alabilir miyim?

C: Evet, testiniz için ücretsiz numuneler sağlayabiliriz, lütfen ücretsiz olarak bizimle iletişime geçin ve hangi ürüne ihtiyacınız olduğunu bize bildirin.

2.Q: Özelleştirmeyi kabul ediyor musunuz?

C: Evet, özelleştirme kabul edilebilir, lütfen danışmak için satış ekibimizle iletişime geçin.

3.Q:Teknik sorunlarda yardım sağlayabilir misiniz?

C: Evet, elektronik anahtar endüstrisinde 15 yıldan fazla araştırma ve geliştirme sürecimiz var. Satın alma sürecinde teknik yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin

4.Q: Kaç çeşit anahtarınız var ve kaliteniz ne durumda?

C: Seçiminiz için 10 farklı anahtar tipimiz var, tüm ürünlerimiz ROHS ve REACH'ten geçmektedir, lütfen kalite standardınızı kesinlikle karşılayabileceğimize güvenin.

5.Q: Fotoelektrik anahtarınızın avantajları nelerdir?

C: Fotoelektrik anahtarımız mekanik olmayan tetiklemedir, sinyali daha kararlı ve güvenilir hale getirir ve hassas yerleşik açı kılavuz yapısı, yüksek tetikleme açısı tutarlılığı sağlar.
