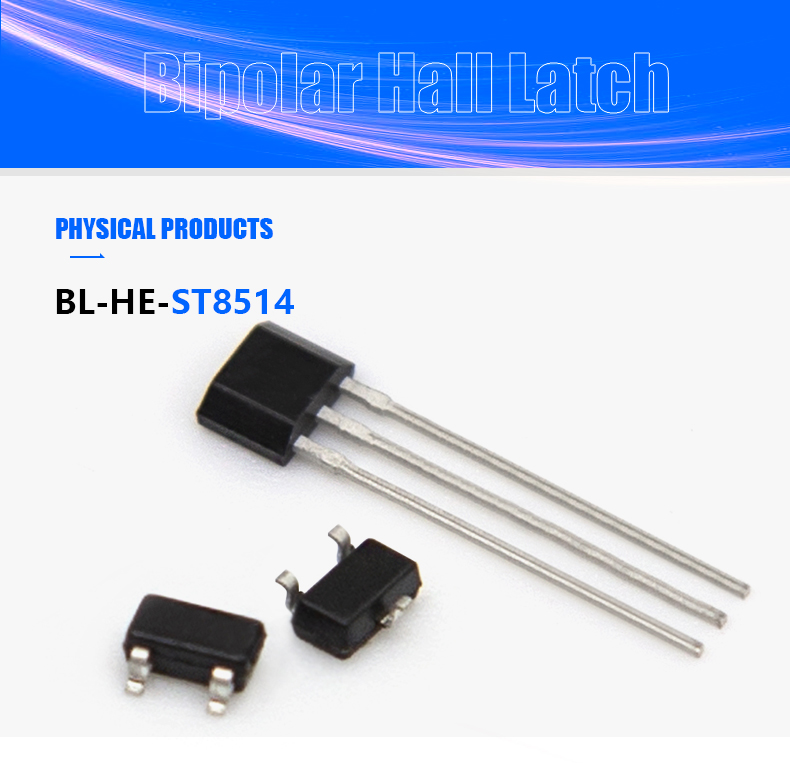

BL-HE-ST8514 양극 홀 효과 스위치

BL-HE-ST8514

바이폴라 홀 센서 요소는 홀 플레이트, 회로 기판 및 자석으로 구성됩니다. 자석이 홀피스에 작용하면 홀피스에 있는 캐리어가 로렌츠 힘의 영향을 받아 홀피스 내부에서 특정 방향으로 이동하여 홀피스 양쪽과 회로 기판에 일정한 전위차가 발생합니다. Er 칩 양단의 전압 신호는 증폭되어 표준 신호로 처리되어 판독 가능한 자기장 강도 값을 출력합니다. 바이폴라 홀 센서에는 양극 및 음극 전원 공급 장치가 필요하므로 "+" 및 "-" 극성의 배선 위치는 일반적으로 인터페이스에 표시됩니다.

최소 주문

1 조각

수량:

연락처 보내기

장바구니에 추가

바이폴라 홀 스위치 요소는 홀 플레이트, 회로 기판 및 자석으로 구성됩니다. 자석이 홀피스에 작용하면 홀피스에 있는 캐리어가 로렌츠 힘의 영향을 받아 홀피스 내부에서 특정 방향으로 이동하여 홀피스 양쪽과 회로 기판에 일정한 전위차가 발생합니다. Er 칩 양단의 전압 신호는 증폭되어 표준 신호로 처리되어 판독 가능한 자기장 강도 값을 출력합니다. 바이폴라 홀 센서에는 양극 및 음극 전원 공급 장치가 필요하므로"+"및"-"극성의 배선 위치는 일반적으로 인터페이스에 표시됩니다.

모델 번호: BL-HE-ST8514
브랜드 이름:GBeelee
유형: 양극성 홀 효과 스위치
공급 전압:50V
공급 전류: 10mA
인가 출력 전압: 30V
출력 전류:40mA
작동 온도 범위:-40~150 ℃
보관 온도 범위:-40~150 ℃

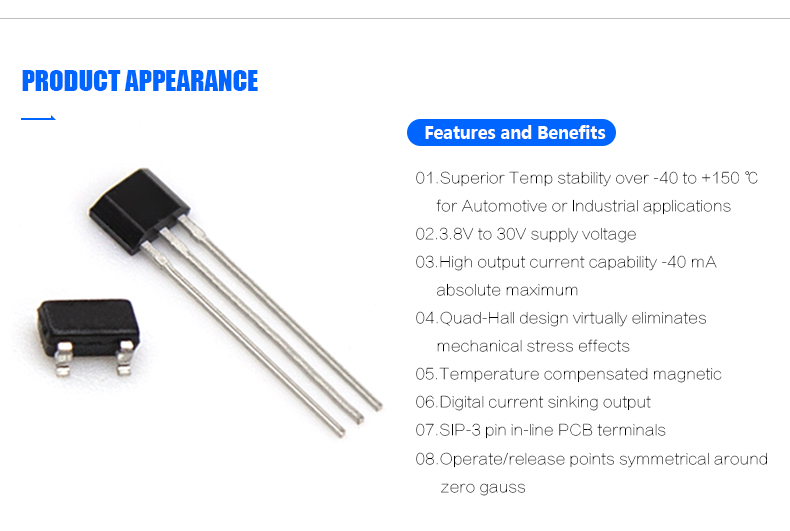

01, 이 홀 효과 스위치는 더 엄격한 자기 사양을 갖춘 모놀리식 집적 회로로, 최대 +150°의 확장된 온도에서 지속적으로 작동하도록 설계되었으며 온도 및 공급 전압 변화 모두에서 더욱 안정적입니다. 음의 보상 기울기는 저가형 자석의 음의 온도 계수와 일치하도록 최적화되었습니다.

02、밴드 갭 조절은 3.8~30VDC 공급 전압 범위에서 매우 안정적인 작동을 제공합니다. BL-HE-ST8514 홀 스위치는 연속 40mA 싱킹 출력이 가능하며 최대 60mA까지 사이클링 가능.

(At 4.5v to 24V with 20mA load unless otherwise noted.)
Parameter	Condition	Min	Typ	Max	Units
Supply voltage	—	3.8	—	30.0	V
Supply current	25℃	—	5	10	mA
Output current	—	—	40	—	mA
Vsat at 20mA	25℃	—	—	0.4	V
Output leakage	—	—	—	10.0	μA
Rise time	25℃	—	0.2	1.5	μS
Fall time	25℃	—	0.5	1.5	μS
Operating temperature	—	-40	—	150	℃
Storage temperature	—	-40	—	150	℃
