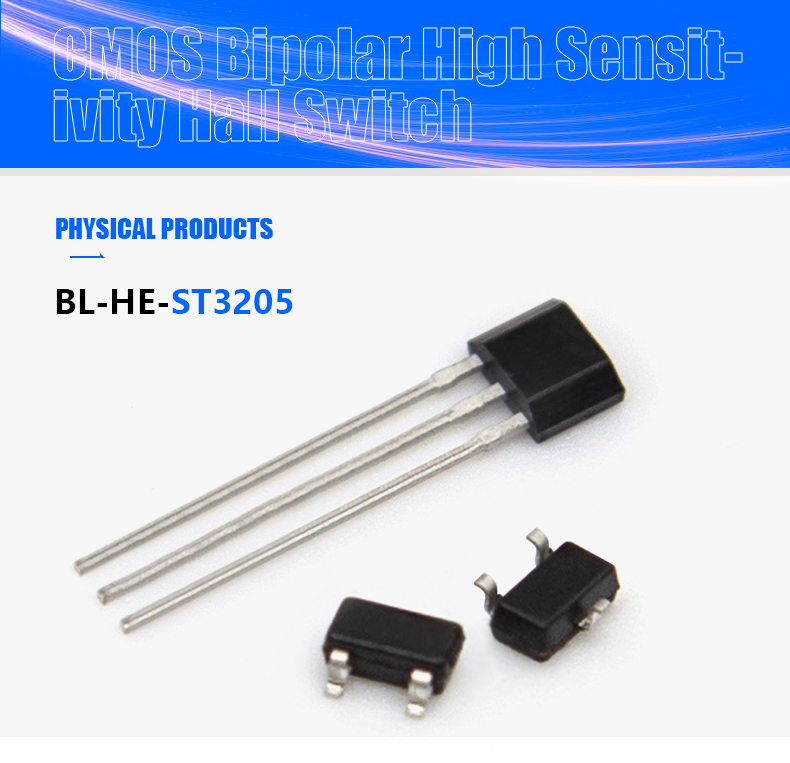

BL-HE-ST3205 バイポーラホール効果センサー

BL-HE-ST3205

バイポーラホールスイッチの誘導方式: 磁界には 2 つの磁極 N と S (プラスまたはマイナスの磁極) があるため、2 つの磁極はそれぞれバイポーラホールスイッチのオンとオフ (ハイレベルとローレベル) を制御します。一般に、これにはロック効果があります。つまり、磁極が離れると、別の磁極が誘導されるまでホール出力信号は変化しません。さらに、バイポーラホールスイッチの初期状態はランダム出力であり、ハイレベルまたはローレベルの可能性があります。

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

バイポーラホールスイッチの誘導方式: 磁界には 2 つの磁極 N と S (プラスまたはマイナスの磁極) があるため、2 つの磁極はそれぞれバイポーラホールスイッチのオンとオフ (ハイレベルとローレベル) を制御します。一般に、これにはロック効果があります。つまり、磁極が離れると、別の磁極が誘導されるまでホール出力信号は変化しません。さらに、バイポーラホールスイッチの初期状態はランダム出力であり、ハイレベルまたはローレベルの可能性があります。

モデル番号:BL-HE-ST3205
ブランド名: GBeelee
電力: 低電力ホール
タイプ: バイポーラホール効果センサー

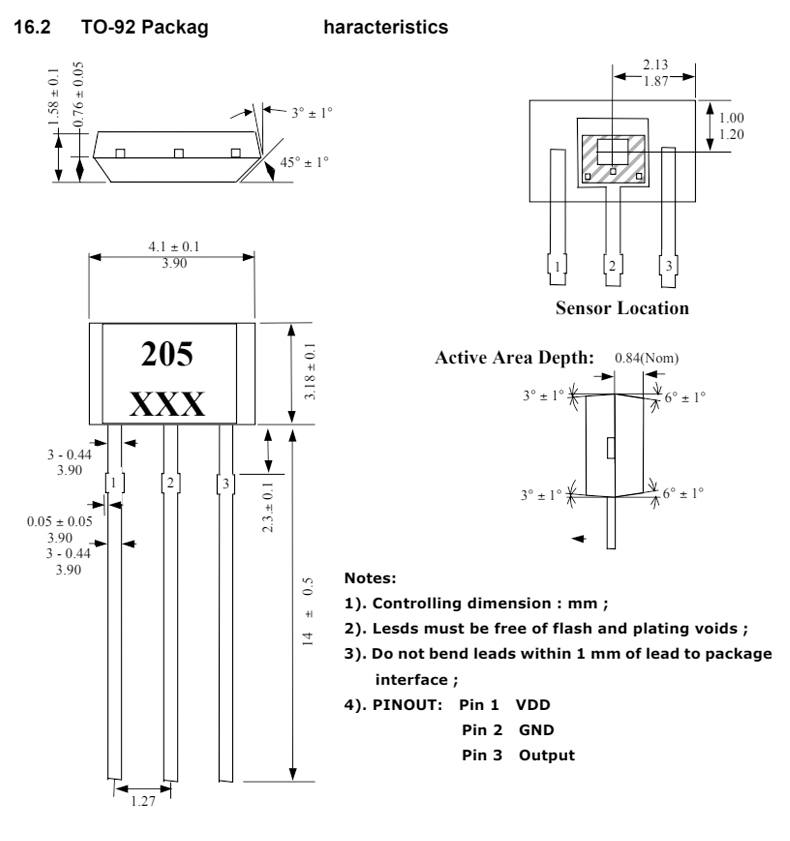

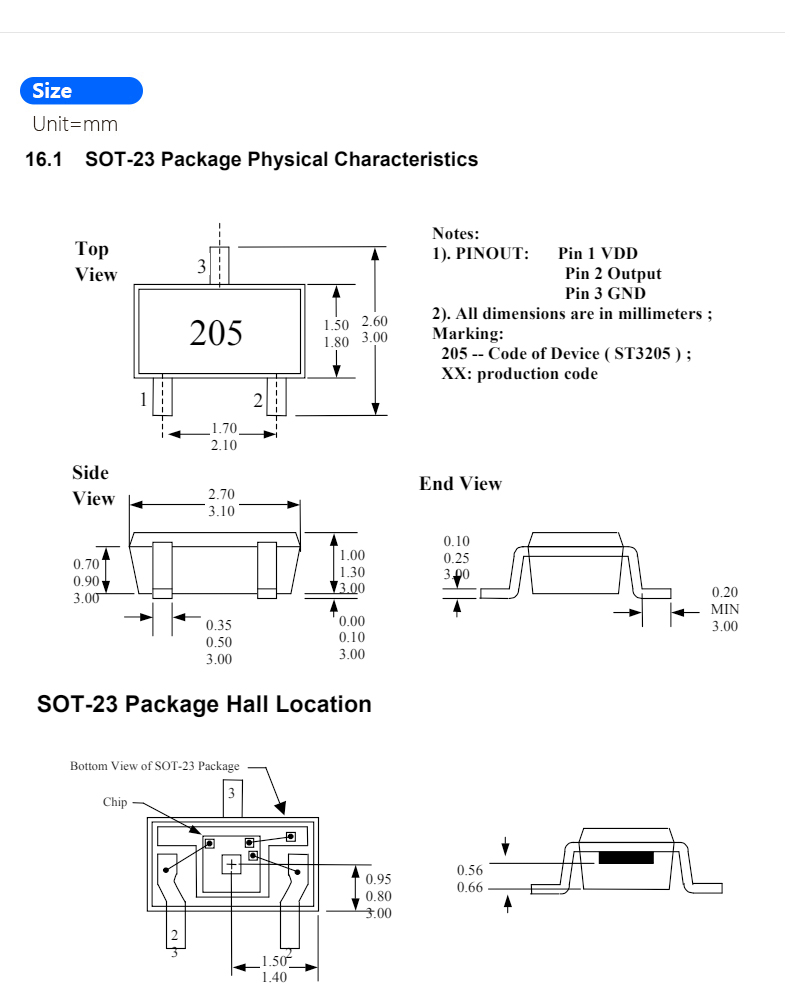

パッケージ: SOT23ホールセンサーおよび TO92ホールセンサー
感度：高感度ホール
供給電圧(動作時):6V
供給電流:1mA
出力電圧:6V
出力電流:1mA
動作温度範囲：-40～85℃
ESD感度:4000V

磁気SMDセンサー

01.BL-HE-ST3205 は、混合信号 CMOS テクノロジーで設計された低圧ホール効果スイッチです。このデバイスは、電圧レギュレータ、高度なオフセットキャンセルシステムを備えたホールセンサー、プッシュプル出力ドライバーをすべて 1 つのパッケージに統合しています。このデバイスは、低電圧レベルでの低消費電力を目標として最適化された性能を備えた低電圧レギュレータを備えています。

02. 通常動作時の総消費電力は、3.3V 電源で通常 15μW です。 BL-HE-ST3205の動作温度範囲は-40℃～85℃です。

ホールセンサ

Parameter	Symbol	Test Conditions	Min	Typ	Max	Units
Operating voltage	VDD	Operating	1.65	3.3	5.5	V
Output High Voltage	VOH	B	VDD-0.2	-	-
Output Low Voltage	VOL	BopS	-	-	0.2
Supply current1	IDD1(AVG)	VDD=1.8V, Average	-	25.0	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=1.8V, During Startup Time Value	-	0.5	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=1.8V, During Standby Time Value	-	24.00	-	µA
Supply current1	IDD1(AVG)	VDD=3.0V, Average	-	35.0	-	µA
Supply Current During Startup Time 1	IDD1(EN)	VDD=3.0V, During Startup Time Value	-	0.9	-	mA
Supply Current During Standby Time 1	IDD1(DIS)	VDD=3.0V, During Standby Time Value	-	30.0	-	µA
Awake mode time	TAW	Operating	-	15	-	µS
Sleep mode time	TSL	Operating	-	500	-	µS
