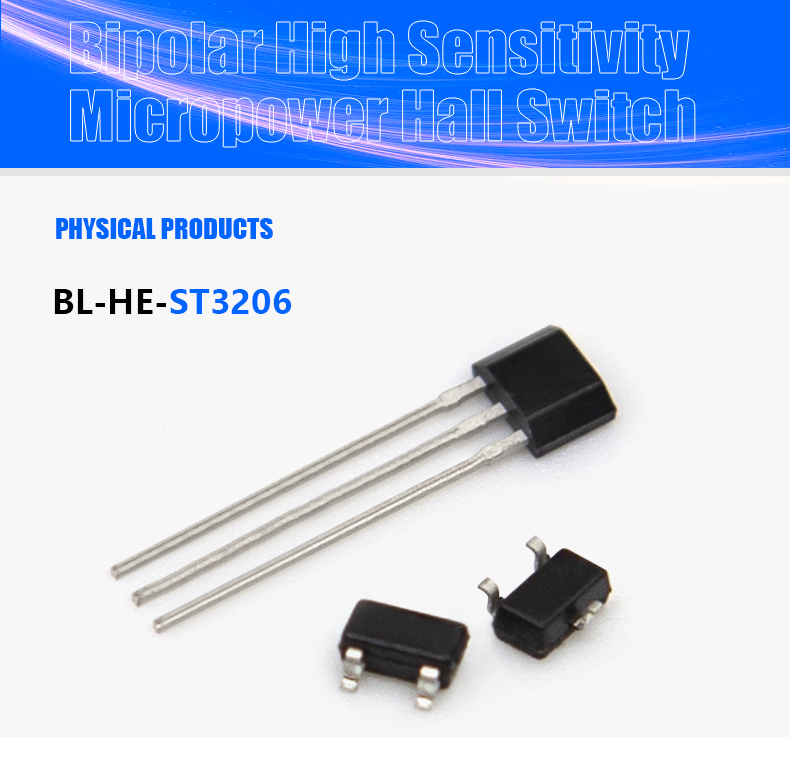

磁気センサー 2.5-38V BL-HE-ST3206 CMOS Bipolar High Sensitivity Micropower Hall Sensor

BL-HE-ST3206

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

モデル番号:BL-HE-ST3206
タイプ:強力なRFノイズ保護
原産地:中国広東省
ブランド名:GBeelee 磁気センサー
使用法:マイクロ消費電力
理論:CMOSホールIC技術
出力:HBM> +/- 4KV(最小) トーテムポール出力
供給電圧(動作時):6 V
供給電流:1mA
出力電圧:6V
出力電流:1mA
動作温度範囲：-40～85℃
保存温度範囲：-50～150℃
ESD感度:4000V
動作電圧:1.8-5.5V
出力高電圧:VDD-0.2
出力低電圧:0.2
説明: ホールセンサー

01.BL-HE-ST3206 は混合信号 CMOS テクノロジーで製造されています。内部には、オンチップのホール電圧発生器、1.8 ～ 5.5V の電源電圧で動作する電圧レギュレータ、低消費電力のためのスリープ/アウェイクロジック、温度補償回路、小信号アンプ、ダイナミックオフセットキャンセレーションを備えたホールセンサーが含まれています。システム、シュミットトリガー、オープンドレイン出力を備えています。十分な強度の南極があると、センサー出力がオンになります。無磁界では出力がオフになります。磁束密度（B）が動作点（Bop）より大きい間、出力はオン（Low）し、Bが解放点（Brp）よりも低くなるまで出力を保持し、その後オフになります。
02. 通常動作時の総消費電力は、3.3V 電源で通常 15μW です。 BL-HE-ST3206 の動作温度範囲は -40°C ～ 85°C です。

Symbol	Test Conditions	Min	Typ	Max	Units
VDD	Operating	1.8	3.3	5.5	V
VOH	B	VDD-0.2	-	-
VOL	BopS	-	-	0.2
IDD1(AVG)	VDD=1.8V, Average	-	5.0	-	µA
IDD1(EN)	VDD=1.8V, During Startup Time Value	-	1.0	-	mA
IDD1(DIS)	VDD=1.8V, During Standby Time Value	-	3.00	-	µA
IDD1(AVG)	VDD=3.0V, Average	-	8.0	-	µA
IDD1(EN)	VDD=3.0V, During Startup Time Value	-	1.5	-	mA
IDD1(DIS)	VDD=3.0V, During Standby Time Value	-	5.0	-	µA
TAW	Operating	-	25	-	µS
TSL	Operating	-	8	10	mS
