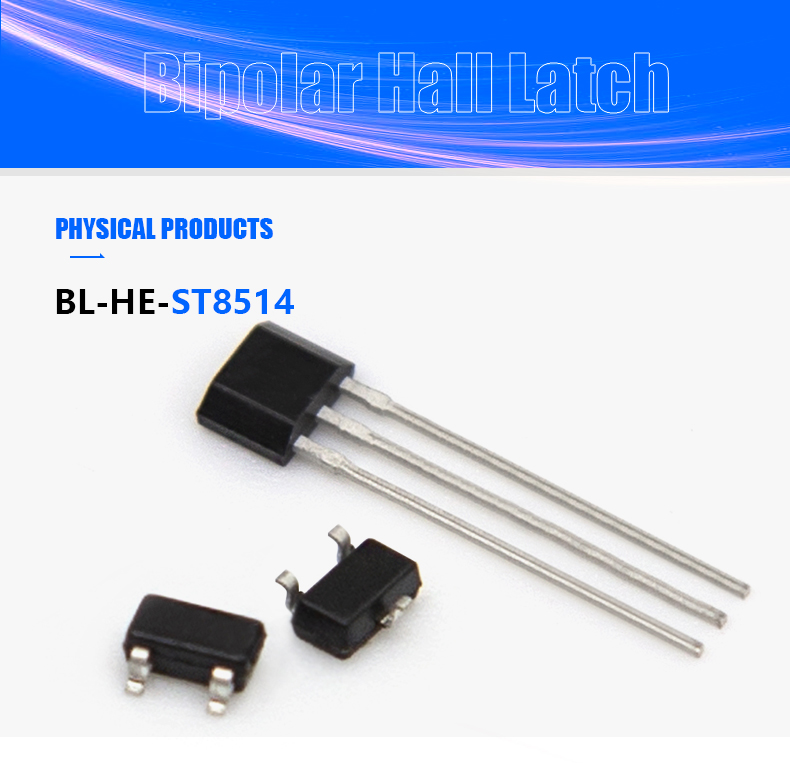

BL-HE-ST8514 Биполярный переключатель Холла

BL-HE-ST8514

Биполярный сенсорный элемент Холла состоит из пластины Холла, печатной платы и магнита. Когда магнит действует на деталь Холла, на носитель в детали Холла действует сила Лоренца и он движется в определенном направлении внутри детали Холла, тем самым создавая определенную разность потенциалов с обеих сторон детали Холла и печатной платы. Будет Сигнал напряжения на обоих концах Er-чипа усиливается и обрабатывается в стандартный сигнал для вывода считываемого значения напряженности магнитного поля. Поскольку для биполярных датчиков Холла требуется питание положительной и отрицательной полярности, положения проводов полярности «+» и «-» обычно отмечаются на интерфейсе.

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

Биполярный переключатель зала состоит из пластины Холла, печатной платы и магнита. Когда магнит действует на деталь Холла, на носитель в детали Холла действует сила Лоренца и он движется в определенном направлении внутри детали Холла, тем самым создавая определенную разность потенциалов с обеих сторон детали Холла и печатной платы. Будет Сигнал напряжения на обоих концах Er-чипа усиливается и обрабатывается в стандартный сигнал для вывода считываемого значения напряженности магнитного поля. Поскольку для биполярный датчик холла требуется питание положительной и отрицательной полярности, положения проводов полярности «+» и «-» обычно отмечаются на интерфейсе.

Номер модели: BL-HE-ST8514
Фирменное наименование: GBeelee
Тип: Биполярный переключатель эффекта Холла
Напряжение питания: 50 В
Ток питания: 10 мА
Приложенное выходное напряжение: 30 В
Выходной ток: 40 мА
Диапазон рабочих температур:-40 ~ 150 ℃
Температура хранения: -40 ~ 150 ℃

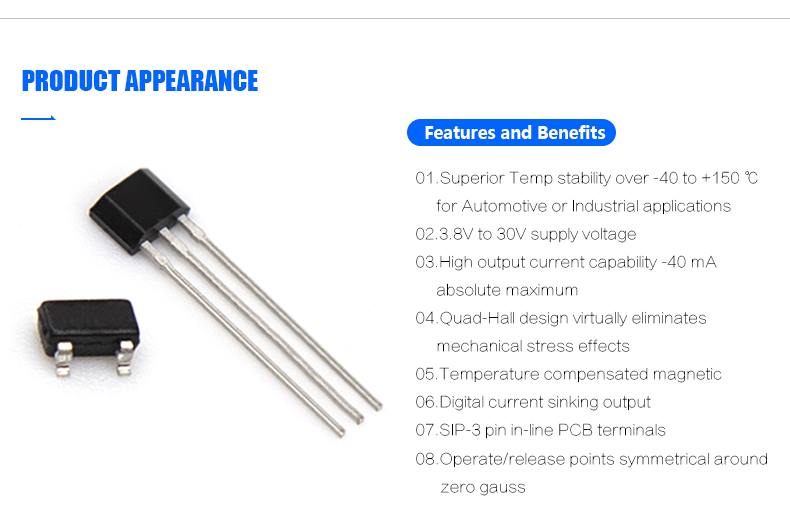

01. Этот переключатель на эффекте Холла представляет собой монолитную интегральную схему с более жесткими магнитными характеристиками, предназначенную для непрерывной работы при повышенных температурах до +150 ° и более стабильную при изменениях как температуры, так и напряжения питания. Наклон отрицательной компенсации оптимизирован для соответствия отрицательному температурному коэффициенту недорогих магнитов.

02. Регулирование запрещенной зоны обеспечивает чрезвычайно стабильную работу в диапазоне напряжения питания от 3,8 до 30 В постоянного тока. BL-HE-ST8514 Переключатель Холла способен выдавать непрерывный выходной ток 40 мА и может работать в циклическом режиме максимум до 60 мА.

(At 4.5v to 24V with 20mA load unless otherwise noted.)
Parameter	Condition	Min	Typ	Max	Units
Supply voltage	—	3.8	—	30.0	V
Supply current	25℃	—	5	10	mA
Output current	—	—	40	—	mA
Vsat at 20mA	25℃	—	—	0.4	V
Output leakage	—	—	—	10.0	μA
Rise time	25℃	—	0.2	1.5	μS
Fall time	25℃	—	0.5	1.5	μS
Operating temperature	—	-40	—	150	℃
Storage temperature	—	-40	—	150	℃

1. Вопрос: Могу ли я получить от вас образец?

О: Да, мы можем предоставить бесплатные образцы для вашего тестирования, пожалуйста, свяжитесь с нами бесплатно и сообщите нам, какой продукт вам нужен.

2. Вопрос: принимаете ли вы настройку?

О: Да, индивидуализация приемлема, пожалуйста, свяжитесь с нашим отделом продаж для консультации.

3. Вопрос: Можете ли вы оказать помощь по техническим вопросам?

О: Да, у нас более 15 лет исследований и разработок в области электронных переключателей. Если вам нужна техническая помощь в процессе покупки, пожалуйста, свяжитесь с нами.

4. Вопрос: Сколько типов переключателей у вас есть и как насчет вашего качества?

О: у нас есть 10 различных типов переключателей на ваш выбор, вся наша продукция прошла сертификацию ROHS и REACH, пожалуйста, поверьте, что мы определенно сможем удовлетворить ваш стандарт качества.

5. Вопрос: Каковы преимущества вашего фотоэлектрического переключателя?

О: Наш фотоэлектрический переключатель имеет немеханическое срабатывание, что делает сигнал более стабильным и надежным, а также прецизионную встроенную структуру направляющей угла, высокую стабильность угла срабатывания.
