BL-YQ-AO-07 Датчик кислорода
BL-YQ-AO-07
BL-QT-AO-07 обеспечивает пациентам точный и надежный мониторинг концентрации кислорода в медицинских устройствах. Он имеет линейный выходной сигнал от 0% до 100%, не требует внешнего источника питания и оснащен функцией температурной компенсации для устранения влияния изменений температуры на работу датчика. BL-QT-AO-09 обладает превосходной стабильностью сигнала, обеспечивая стабильные результаты измерений в различных условиях. Точные и надежные данные обнаружения являются основными требованиями к медицинским датчикам, а быстрое время отклика является важной характеристикой в клинических приложениях. BL-QT-AO-09 соответствует этому требованию. Чтобы адаптироваться к сложной медицинской среде, он также обладает сильной защитой от помех, что значительно улучшает его срок службы.
минимальный заказ
1 кусок
количество:
一、Введение
BL-QT-AO-07 — электрохимический датчик парциального давления, часто используемый для измерения концентрации кислорода. Принцип его работы обычно состоит из двух электродов и электролита. Один электрод является рабочим электродом, другой — электродом сравнения. Электролит между ними обеспечивает ионную проводимость. Когда кислород вступает в контакт с рабочим электродом, на поверхности электрода происходит реакция восстановления кислорода, приводящая к образованию электрического тока. Величина этого тока пропорциональна концентрации кислорода, а роль контрастного электрода заключается в обеспечении стабильного линейного выходного потенциала от 0% до 100% для обеспечения точности измерений.
Помимо надежности и стабильности, BL-QT-AO-07 также оснащен функцией температурной компенсации для устранения влияния изменений температуры. Он также обладает возможностями защиты от помех, что значительно продлевает срок службы и снижает затраты на техническое обслуживание.
Использование датчика кислорода BL-QT-AO-07 ограничивается контролем системы.

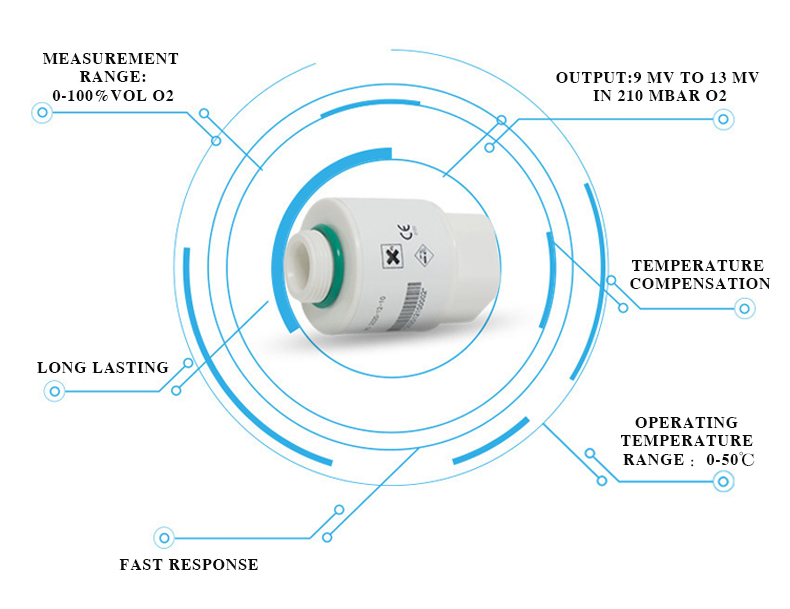

- Модель: BL-YQ-AO-07
- Тип: Электрохимический датчик кислорода
- Место происхождения: Китай, Гуандун, Китай.
- Использование: медицинское оборудование
- Выход: от 9 мВ до 13 мВ (21% O²)
- Температурная компенсация: <2% эквивалента O² (0–40 °C)
- Время отклика: <15 секунд
- Диапазон рабочих температур: 0°C+50°C
- Диапазон рабочего давления: 0,5-2,0 бар.
- Диапазон измерения: 0–100 об. % O².
二、Технические характеристики
MEASUREMENT | |
Operating Principle | Partial pressure electrochemical |
Output | 9 mV to 13 mV in 210 mBar O2 |
Measurement Range | 0 - 100 Vol.% O2 |
Response Time (T 90 ) | <15 s |
Baseline Offset | ＜200μV |
Accuracy | meets ISO 80601-2-55 requirements |
Cross interference | meets ISO 80601-2-55 requirements |
ELECTRICAL | |
Temperature Compensation | ＜2% O2 equivalent（0℃-40℃） |
External Load Resistor | ≥ 10 kΩ |

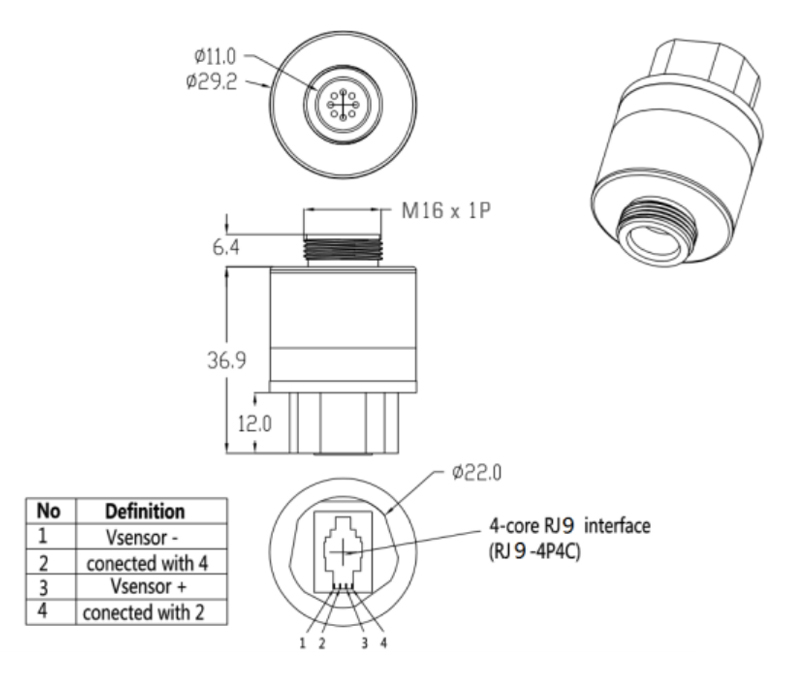

Connector | RJ9-4P4C |
MECHANICAL | |
Housing Material | White ABS |
Weight | 42 g (nominal) |
Orientation | Any |
Influence of Mechanical Shock | < 1 % relative after a fall from 1 m |
ENVIRONMENTAL | |
Typical Applications | Critical care anesthesia |
Operating Temperature Range | 0℃ ~ +50℃ |
Operating Pressure Range | 0.5 Bar - 2.0 Bar |
Operating Humidity Range | 0% to 99% RH noncondensing |
LIFETIME | |
Long-Term Ouput Drift in 100% O2 | < 5% signal loss/year |
Recommended Storage Temperature | 10℃ - 30℃ |
Expected Operating Life： 20℃ 40℃ | 1.5 x 106%O2 hours 0.8 x 106%O2 hours |
Standard Warranty | 13 months from date of despatch |
Примечание:
① Технические характеристики основаны на измерениях, выполненных с баллонными газами со скоростью потока 100 мл/мин, и действительны при 20°C, относительной влажности 50 % и давлении 1013 мбар с использованием рекомендуемой схемы.
② Эксплуатационные характеристики отражают работу датчиков, поставленных в течение первых 3 месяцев.
③ Выходной сигнал со временем может опуститься ниже нижнего предела.
④ Использование коэффициента регрессии показывает, что наилучшая прямая линия лучше 0,9995 при измерении по четырем точкам данных испытаний со 100% N2, 21% O2, 60% O2 и 100% O2.
⑤ Соединение следует выполнять только с помощью рекомендованных сопрягаемых деталей. Пайка датчика приведет к его повреждению и аннулированию гарантии.
