BL-YQ-AO-07 酸素ガスセンサー
BL-YQ-AO-07
BL-QT-AO-07 は、医療機器における正確かつ信頼性の高い酸素濃度モニタリングを患者に提供します。 0%から100%までリニアな出力で設計されており、外部電源が不要で、温度変化によるセンサー性能への影響を排除する温度補償機能を備えています。 BL-QT-AO-09 は信号安定性に優れており、さまざまな条件下でも一貫した測定結果を保証します。 正確で信頼性の高い検出データは医療センサーの基本要件であり、臨床アプリケーションでは高速応答時間が不可欠な機能です。 BL-QT-AO-09 はこの機能要件を満たしています。 複雑な医療環境に適応するために、強力な抗干渉能力も備えており、耐用年数が大幅に向上します。
最小注文
1 ピース
数量:
一、はじめに
BL-QT-AO-07 は分圧電気化学酸素センサーで、酸素濃度の測定によく使用されます。 その動作原理は通常、2 つの電極と 1 つの電解質で構成されます。 一方の電極は作用電極であり、もう一方の電極は比較電極です。 2 つの間の電解質によりイオン伝導が可能になります。 酸素が作用電極に接触すると、電極表面で酸素還元反応が起こり、電流が発生します。 この電流の大きさは酸素濃度に比例し、コントラスト電極の役割は、測定精度を確保するために 0% から 100% までの安定した線形出力電位を提供することです。
BL-QT-AO-07は信頼性と安定性に加え、温度変化の影響を排除する温度補償機能も備えています。 また、干渉防止機能も備えているため、耐用年数が大幅に延長され、メンテナンスコストが削減されます。
BL-QT-AO-07 酸素ガス センサーの使用は、システム監視に限定されます。

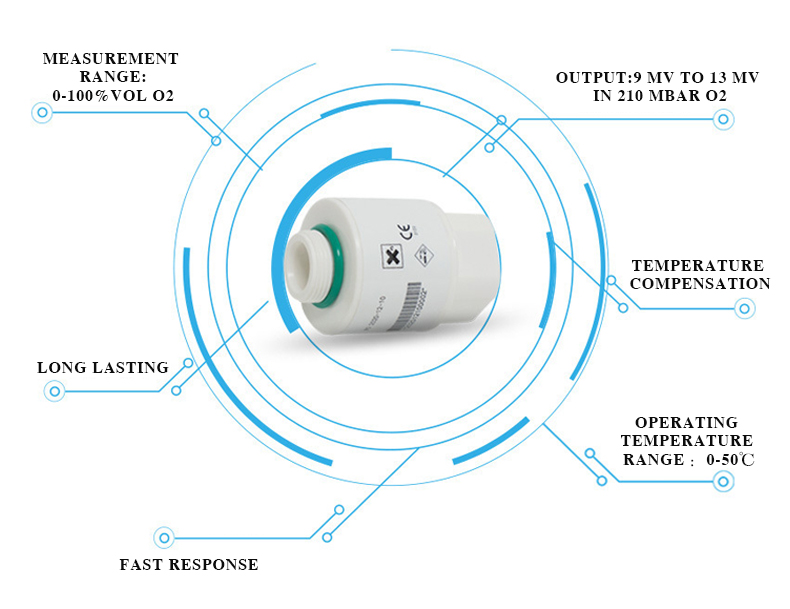

- モデル: BL-YQ-AO-07
- タイプ: 電気化学酸素センサー
- 原産地: 中国、広東省
- 用途: 医療機器
- 出力: 9 mV ～ 13 mV (21%O²)
- 温度補償:<2% O² 相当 (0°C ～ 40°C)
- 応答時間:<15 秒
- 動作温度範囲:0℃+50℃
- 使用圧力範囲: 0.5 Bar-2.0 Bar
- 測定範囲: 0 ～ 100 Vol.% O²
二、技術仕様
MEASUREMENT | |
Operating Principle | Partial pressure electrochemical |
Output | 9 mV to 13 mV in 210 mBar O2 |
Measurement Range | 0 - 100 Vol.% O2 |
Response Time (T 90 ) | <15 s |
Baseline Offset | ＜200μV |
Accuracy | meets ISO 80601-2-55 requirements |
Cross interference | meets ISO 80601-2-55 requirements |
ELECTRICAL | |
Temperature Compensation | ＜2% O2 equivalent（0℃-40℃） |
External Load Resistor | ≥ 10 kΩ |

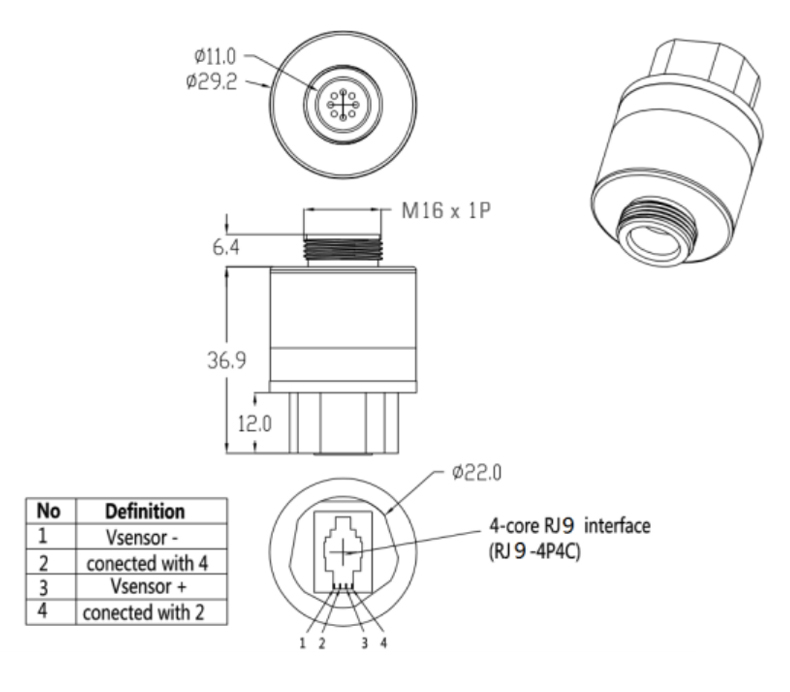

Connector | RJ9-4P4C |
MECHANICAL | |
Housing Material | White ABS |
Weight | 42 g (nominal) |
Orientation | Any |
Influence of Mechanical Shock | < 1 % relative after a fall from 1 m |
ENVIRONMENTAL | |
Typical Applications | Critical care anesthesia |
Operating Temperature Range | 0℃ ~ +50℃ |
Operating Pressure Range | 0.5 Bar - 2.0 Bar |
Operating Humidity Range | 0% to 99% RH noncondensing |
LIFETIME | |
Long-Term Ouput Drift in 100% O2 | < 5% signal loss/year |
Recommended Storage Temperature | 10℃ - 30℃ |
Expected Operating Life： 20℃ 40℃ | 1.5 x 106%O2 hours 0.8 x 106%O2 hours |
Standard Warranty | 13 months from date of despatch |
注記：
① 仕様は、推奨回路を使用した、100 ml/min の流量を使用したシリンダーガスでの測定に基づいており、20°C、50% RH、1013 mBar で有効です。
② 性能特性は、最初の 3 か月以内に供給されたセンサーの性能の概要を示します。
③ 出力信号は時間の経過とともに下限値を下回る可能性があります。
④ 回帰係数を使用すると、100%N2、21%O2、60%O2、および 100%O2 でのテストの 4 つのデータ ポイントを通じて測定した場合、0.9995 より良い直線が得られます。
⑤ 接続は推奨嵌合部品のみで行ってください。 センサーに半田付けするとセンサーが損傷し、保証が無効になります。
