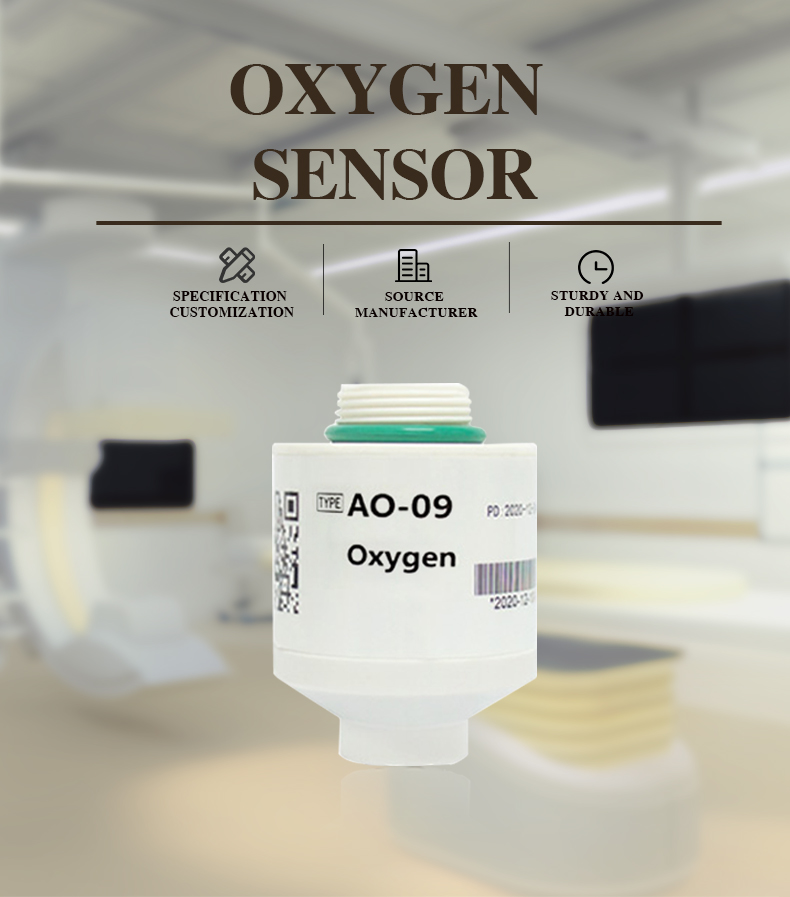

BL-QT-AO-09 Медицинский датчик кислорода

BL-QT-AO-09

BL-QT-AO-09 обеспечивает пациентам точный и надежный мониторинг концентрации кислорода в медицинских устройствах. Он имеет линейный выходной сигнал от 0% до 100%, не требует внешнего источника питания и оснащен функцией температурной компенсации для устранения влияния изменений температуры на работу датчика. BL-QT-AO-09 обладает превосходной стабильностью сигнала, обеспечивая стабильные результаты измерений в различных условиях. Точные и надежные данные обнаружения являются основными требованиями к медицинским датчикам, а быстрое время отклика является важной характеристикой в клинических приложениях. BL-QT-AO-09 соответствует этому требованию. Чтобы адаптироваться к сложной медицинской среде, он также обладает сильной защитой от помех, что значительно улучшает его срок службы.

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

一、Введение

BL-QT-AO-09 — это электрохимический датчик парциального давления, часто используемый для измерения концентрации кислорода. Принцип его работы обычно состоит из двух электродов и электролита. Один электрод является рабочим электродом, другой — электродом сравнения. Электролит между ними обеспечивает ионную проводимость. Когда кислород вступает в контакт с рабочим электродом, на поверхности электрода происходит реакция восстановления кислорода, приводящая к образованию электрического тока. Величина этого тока пропорциональна концентрации кислорода, а роль контрастного электрода заключается в обеспечении стабильного линейного выходного потенциала от 0% до 100% для обеспечения точности измерений.

Помимо надежности и стабильности, BL-QT-AO-09 также оснащен функцией температурной компенсации для устранения влияния изменений температуры. Он также обладает возможностями защиты от помех, что значительно продлевает срок службы и снижает затраты на техническое обслуживание.

Использование датчика кислорода BL-QT-AO-09 ограничивается контролем системы.

Модель: BL-QT-AO-09
Тип: Медицинский датчик кислорода
Использование: Подходит для медицинских целей.
Выход: от 9 мВ до 13 мВ (21% O²)
Время отклика: <15 секунд
Диапазон рабочих температур: 0°C~+50°C
Диапазон рабочего давления: 0,5–2,0 бар.
Диапазон рабочей влажности: от 0% до 99% относительной влажности, без конденсации.
Температурная компенсация: <2% эквивалента O² (0–40 °C)
Диапазон измерения: 0~100 об.% O²

二、기술 사양

MEASUREMENT
Operating Principle	Электрохимический парциального давления
Output	9 mV to 13 mV in 210 mBar O2
Measurement Range	0 - 100 Vol.% O2
Response Time (T 90 )	<15 s
Baseline Offset	＜200μV
Accuracy	meets ISO 80601-2-55 requirements
Cross interference	meets ISO 80601-2-55 requirements
ELECTRICAL
Temperature Compensation	＜2% O2 equivalent（0℃-40℃）
External Load Resistor	≥ 10 kΩ
Connector	3P2.5

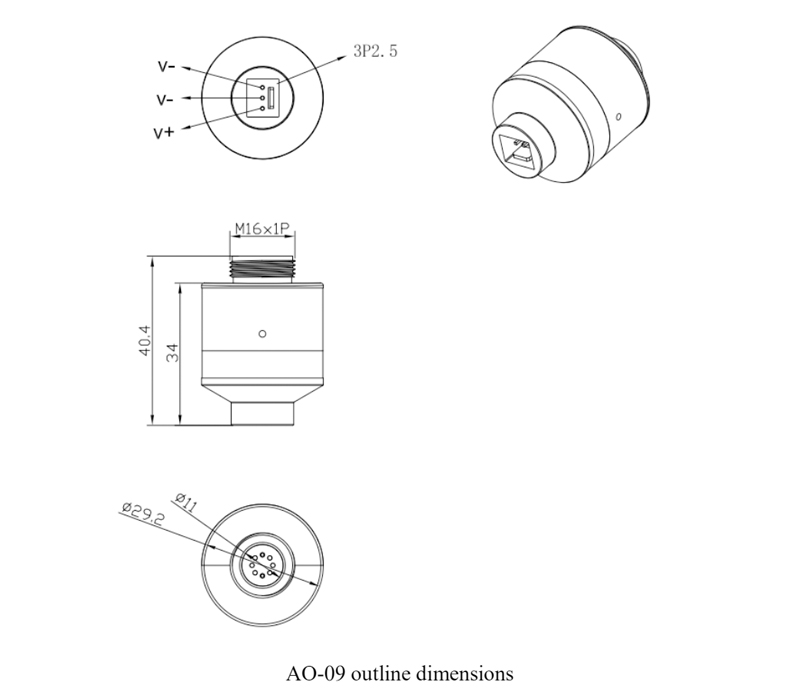

MECHANICAL
Housing Material	White ABS
Weight	36 g (nominal)
Orientation	Any
Influence of Mechanical Shock	< 1 % relative after a fall from 1 m
ENVIRONMENTAL
Typical Applications	Critical care anesthesia
Operating Temperature Range	0℃ ~ +50℃
Operating Pressure Range	0.5 Bar - 2.0 Bar
Operating Humidity Range	0% to 99% RH noncondensing
LIFETIME
Long-Term Ouput Drift in 100% O2	< 5% signal loss/year
Recommended Storage Temperature	10℃ - 30℃
Expected Operating Life： 20℃ 40℃	1.5 x 106%O2 hours 0.8 x 106%O2 hours
Standard Warranty	13 months from date of despatch

Примечание:
① Технические характеристики основаны на измерениях, выполненных с баллонными газами при скорости потока 100 мл/мин и
действительны при 20°C, относительной влажности 50 % и давлении 1013 мбар при использовании рекомендованной схемы.

② Эксплуатационные характеристики отражают работу датчиков, поставленных в течение первых 3 месяцев.

③ Выходной сигнал со временем может опуститься ниже нижнего предела.

④ Использование коэффициента регрессии показывает, что наиболее подходящая прямая линия лучше 0,9995 при измерении через
четыре точки данных тестирования со 100% N2, 21% O2, 60% O2 и 100% O2.

⑤ Соединение следует выполнять только с помощью рекомендованных сопрягаемых деталей. Пайка датчика приведет к его повреждению и
аннулировать гарантию.
