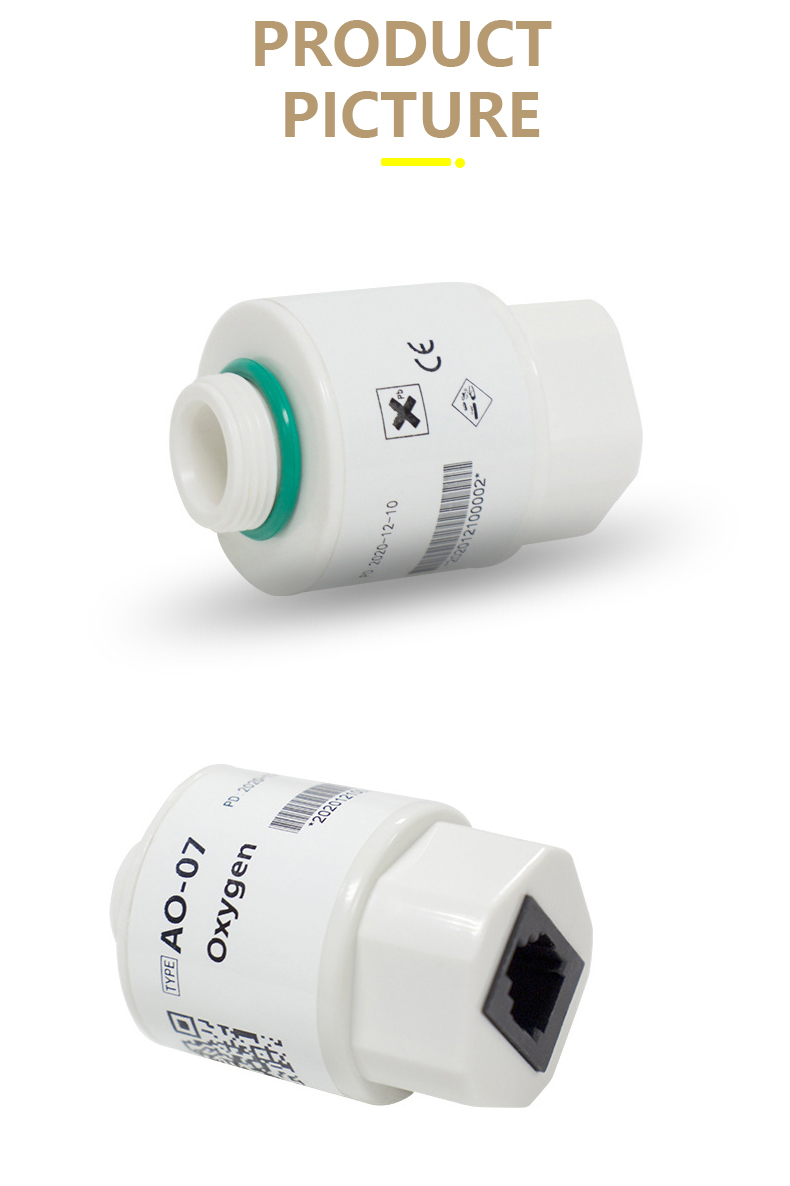

BL-YQ-AO-07 산소 가스 센서

BL-YQ-AO-07

BL-QT-AO-07은 환자에게 의료 기기의 정확하고 신뢰할 수 있는 산소 농도 모니터링을 제공합니다. 0% ~ 100%의 선형 출력으로 설계되었으며 외부 전원 공급 장치가 필요하지 않으며 온도 변화가 센서 성능에 미치는 영향을 제거하는 온도 보상 기능이 탑재되어 있습니다. BL-QT-AO-09는 신호 안정성이 뛰어나 다양한 조건에서도 일관된 측정 결과를 보장합니다. 정확하고 신뢰할 수 있는 감지 데이터는 의료용 센서의 기본 요구 사항이며, 빠른 응답 시간은 임상 응용 분야에서 필수적인 기능입니다. BL-QT-AO-09는 이 기능 요구 사항을 충족합니다. 복잡한 의료 환경에 적응하기 위해 강력한 간섭 방지 능력을 갖추고 있어 작업 수명이 크게 향상됩니다.

최소 주문

1 조각

수량:

연락처 보내기

장바구니에 추가

一、소개

BL-QT-AO-07은 산소 농도를 측정하는 데 자주 사용되는 부분압 전기화학 산소 센서입니다. 작동 원리는 일반적으로 두 개의 전극과 전해질로 구성됩니다. 한 전극은 작동 전극이고 다른 전극은 비교 전극입니다. 둘 사이의 전해질은 이온 전도를 허용합니다. 산소가 작동 전극과 접촉하면 전극 표면에서 산소 환원 반응이 일어나 전류가 생성됩니다. 이 전류의 크기는 산소 농도에 비례하며, 조영 전극의 역할은 측정 정확도를 보장하기 위해 0%에서 100%까지 안정적인 선형 출력 전위를 제공하는 것입니다.

신뢰성과 안정성 외에도 BL-QT-AO-07은 온도 변화의 영향을 제거하는 온도 보상 기능도 갖추고 있습니다. 또한 간섭 방지 기능을 갖추고 있어 작업 수명을 크게 연장하고 유지 관리 비용을 절감합니다.

BL-QT-AO-07 산소 가스 센서의 사용은 시스템 모니터링으로 제한됩니다.

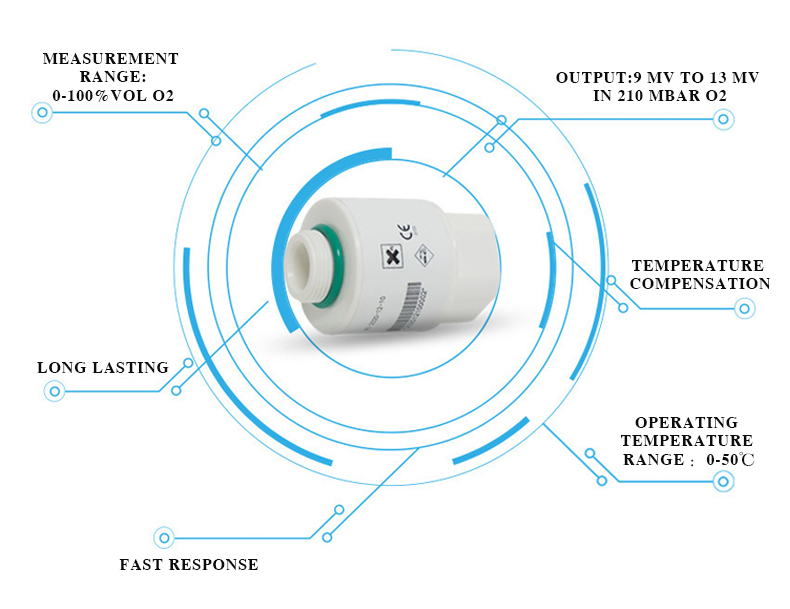

모델: BL-YQ-AO-07
유형: 전기화학 산소 센서
원산지: 중국, 광동 중국
용법: 의료 장비
출력: 9mV ~ 13mV(21%O²)
온도 보상: <2% O² 상당(0°C-40°C)
응답 시간: <15초
작동 온도 범위: 0°C+50°C
작동 압력 범위: 0.5Bar-2.0Bar
측정 범위: 0-100 Vol.% O²

二、기술 사양

MEASUREMENT
Operating Principle	Partial pressure electrochemical
Output	9 mV to 13 mV in 210 mBar O2
Measurement Range	0 - 100 Vol.% O2
Response Time (T 90 )	<15 s
Baseline Offset	＜200μV
Accuracy	meets ISO 80601-2-55 requirements
Cross interference	meets ISO 80601-2-55 requirements
ELECTRICAL
Temperature Compensation	＜2% O2 equivalent（0℃-40℃）
External Load Resistor	≥ 10 kΩ

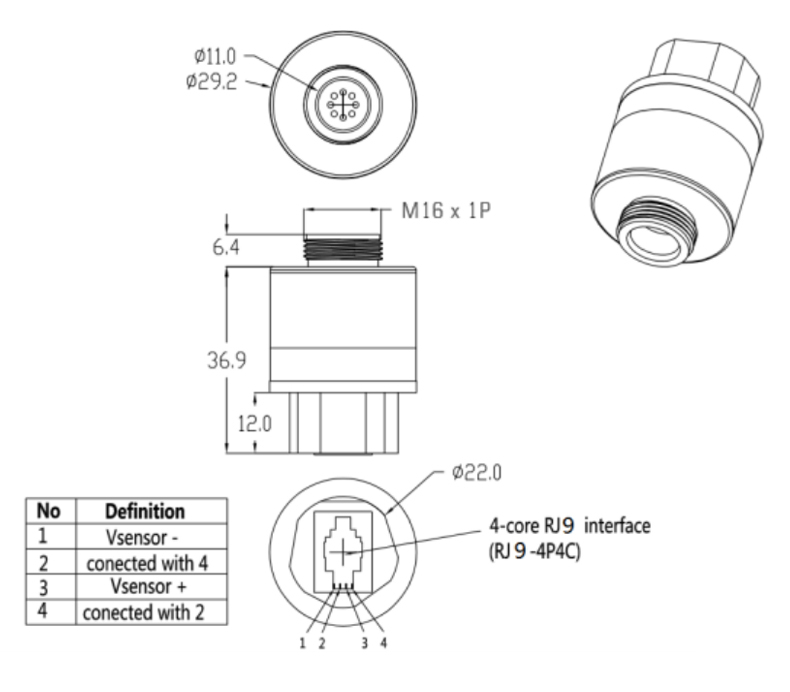

Connector	RJ9-4P4C
MECHANICAL
Housing Material	White ABS
Weight	42 g (nominal)
Orientation	Any
Influence of Mechanical Shock	< 1 % relative after a fall from 1 m
ENVIRONMENTAL
Typical Applications	Critical care anesthesia
Operating Temperature Range	0℃ ~ +50℃
Operating Pressure Range	0.5 Bar - 2.0 Bar
Operating Humidity Range	0% to 99% RH noncondensing
LIFETIME
Long-Term Ouput Drift in 100% O2	< 5% signal loss/year
Recommended Storage Temperature	10℃ - 30℃
Expected Operating Life： 20℃ 40℃	1.5 x 106%O2 hours 0.8 x 106%O2 hours
Standard Warranty	13 months from date of despatch

메모:

① 사양은 100mls/min의 유량을 사용하여 실린더 가스로 측정한 값을 기준으로 하며 권장 회로를 사용하여 20°C, 50% RH 및 1013mBar에서 유효합니다.

② 성능 특성은 최초 3개월 이내에 공급된 센서의 성능을 간략하게 설명합니다.

③ 출력 신호는 시간이 지남에 따라 하한값 아래로 표류할 수 있습니다.

④ 회귀계수를 사용하면 100%N2, 21%O2, 60%O2, 100%O2로 테스트한 4개의 데이터 포인트를 통해 측정했을 때 0.9995보다 더 나은 최적의 직선을 나타냅니다.

⑤ 연결은 권장 결합 부품을 통해서만 이루어져야 합니다. 센서에 납땜하면 센서가 손상되고 보증이 무효화됩니다.
