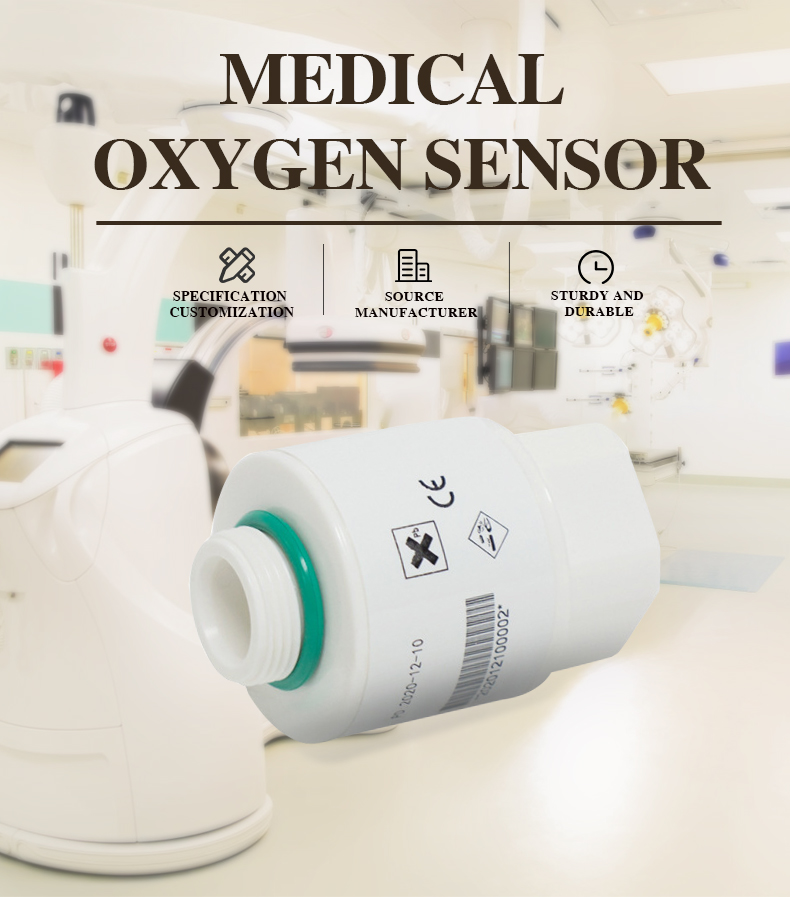

BL-YQ-AO-07 Oksijen Gaz Sensörü

BL-YQ-AO-07

BL-QT-AO-07, hastalara tıbbi cihazlarda doğru ve güvenilir oksijen konsantrasyonu izleme olanağı sağlar. %0'dan %100'e kadar doğrusal çıkışla tasarlanmıştır, harici güç kaynağı gerektirmez ve sıcaklık değişikliklerinin sensör performansı üzerindeki etkisini ortadan kaldırmak için sıcaklık dengeleme işleviyle donatılmıştır. BL-QT-AO-09 mükemmel sinyal stabilitesine sahiptir ve farklı koşullar altında tutarlı ölçüm sonuçları sağlar. Doğru ve güvenilir algılama verileri, tıbbi sensörlerin temel gereksinimleridir ve hızlı yanıt süresi, klinik uygulamalarda önemli bir özelliktir. BL-QT-AO-09 bu özellik gereksinimini karşılar. Karmaşık tıbbi ortama uyum sağlamak için, çalışma ömrünü büyük ölçüde artıran güçlü bir anti-parazit özelliğine de sahiptir.

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

一、Giriş

BL-QT-AO-07, genellikle oksijen konsantrasyonunu ölçmek için kullanılan kısmi basınçlı bir elektrokimyasal oksijen sensörüdür. Çalışma prensibi genellikle iki elektrot ve bir elektrolitten oluşur. Elektrotlardan biri çalışma elektrodu, diğeri ise karşılaştırma elektrodudur. İkisi arasındaki elektrolit iyonik iletime izin verir. Oksijen çalışma elektrotu ile temas ettiğinde, elektrot yüzeyinde bir elektrik akımı üreten bir oksijen azaltma reaksiyonu meydana gelir. Bu akımın büyüklüğü oksijen konsantrasyonuyla orantılıdır ve kontrast elektrotun rolü, ölçüm doğruluğunu sağlamak için %0 ila %100 arasında stabil bir doğrusal çıkış potansiyeli sağlamaktır.

BL-QT-AO-07, güvenilir ve kararlı olmasının yanı sıra sıcaklık değişikliklerinin etkisini ortadan kaldırmak için sıcaklık dengeleme işleviyle de donatılmıştır. Ayrıca, çalışma ömrünü büyük ölçüde uzatan ve bakım maliyetlerini azaltan parazit önleme özelliklerine de sahiptir.

BL-QT-AO-07 oksijen gazı sensörünün kullanımı sistem izlemeyle sınırlıdır.

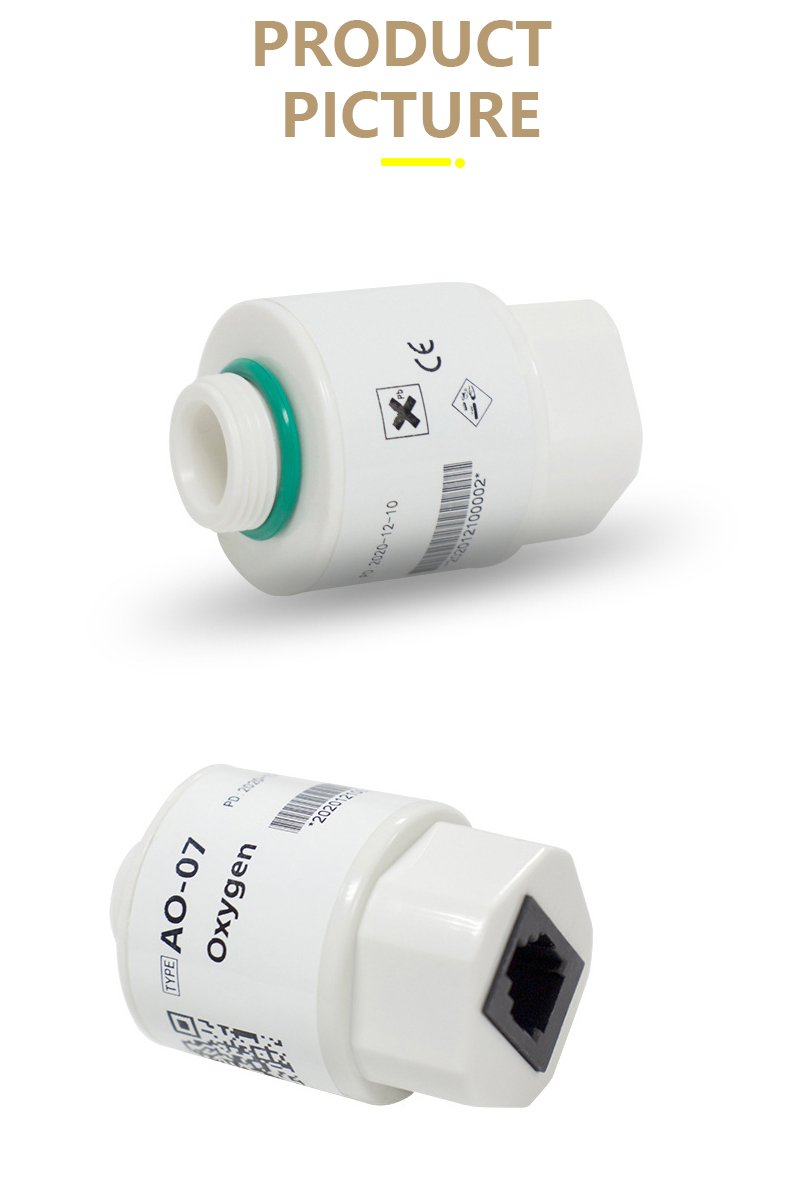

Modeli: BL-YQ-AO-07
Tür: Elektrokimyasal Oksijen sensörü
Menşe Yeri: Çin, Guangdong Çin
Kullanım: tıbbi ekipman
Çıkış: 9 mV ila 13 mV (%21O²)
Sıcaklık telafisi: <%2 O² eşdeğeri (0°C-40°C)
Tepki süresi: <15 saniye
Çalışma sıcaklığı aralığı: 0°C+50°C
Çalışma basıncı aralığı: 0,5 Bar-2,0 Bar

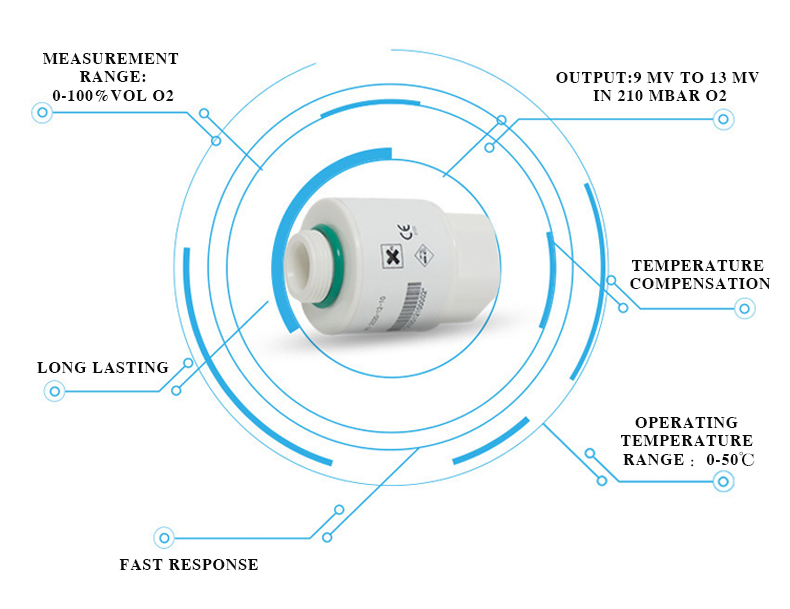

Ölçüm aralığı: 0-100 Hac.% O²

二、Teknik özellikler

MEASUREMENT
Operating Principle	Partial pressure electrochemical
Output	9 mV to 13 mV in 210 mBar O2
Measurement Range	0 - 100 Vol.% O2
Response Time (T 90 )	<15 s
Baseline Offset	＜200μV
Accuracy	meets ISO 80601-2-55 requirements
Cross interference	meets ISO 80601-2-55 requirements
ELECTRICAL
Temperature Compensation	＜2% O2 equivalent（0℃-40℃）
External Load Resistor	≥ 10 kΩ

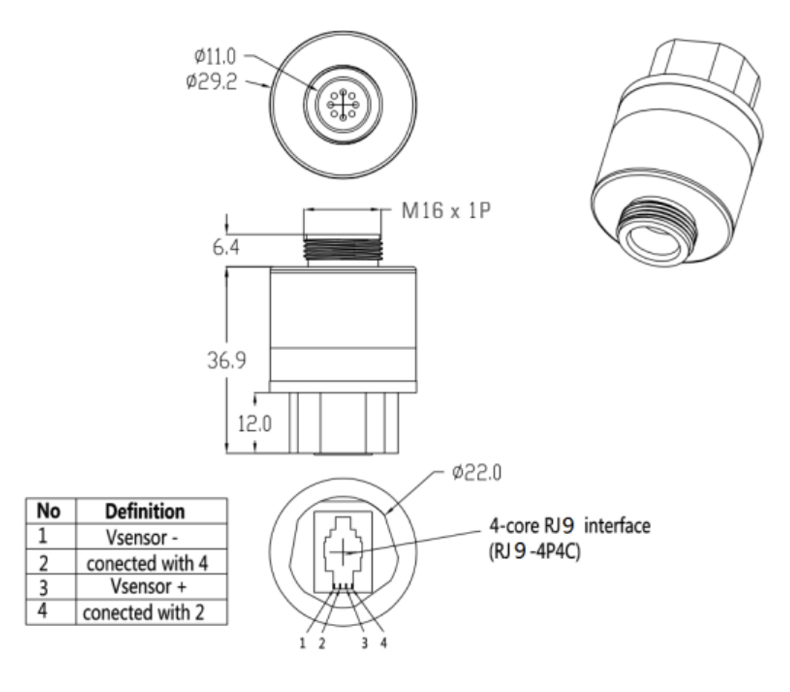

Connector	RJ9-4P4C
MECHANICAL
Housing Material	White ABS
Weight	42 g (nominal)
Orientation	Any
Influence of Mechanical Shock	< 1 % relative after a fall from 1 m
ENVIRONMENTAL
Typical Applications	Critical care anesthesia
Operating Temperature Range	0℃ ~ +50℃
Operating Pressure Range	0.5 Bar - 2.0 Bar
Operating Humidity Range	0% to 99% RH noncondensing
LIFETIME
Long-Term Ouput Drift in 100% O2	< 5% signal loss/year
Recommended Storage Temperature	10℃ - 30℃
Expected Operating Life： 20℃ 40℃	1.5 x 106%O2 hours 0.8 x 106%O2 hours
Standard Warranty	13 months from date of despatch

Not:

① Spesifikasyonlar, 100 ml/dakika akış hızı kullanılarak silindir gazlarıyla yapılan ölçümlere dayanmaktadır ve önerilen devre kullanılarak 20°C, %50 RH ve 1013 mBar'da geçerlidir.

② Performans özellikleri, ilk 3 ay içinde tedarik edilen sensörlerin performansını özetlemektedir.

③ Çıkış sinyali zamanla alt sınırın altına düşebilir.

④ Regresyon katsayısının kullanılması, %100N2, %21O2, %60O2 ve %100O2 ile yapılan testlerden elde edilen dört veri noktası aracılığıyla ölçüldüğünde 0,9995'ten daha iyi bir en uygun düz çizgiyi gösterir.

⑤ Bağlantı yalnızca önerilen eşleşen parçalarla yapılmalıdır. Sensöre lehim yapılması sensöre zarar verir ve garantiyi geçersiz kılar.
