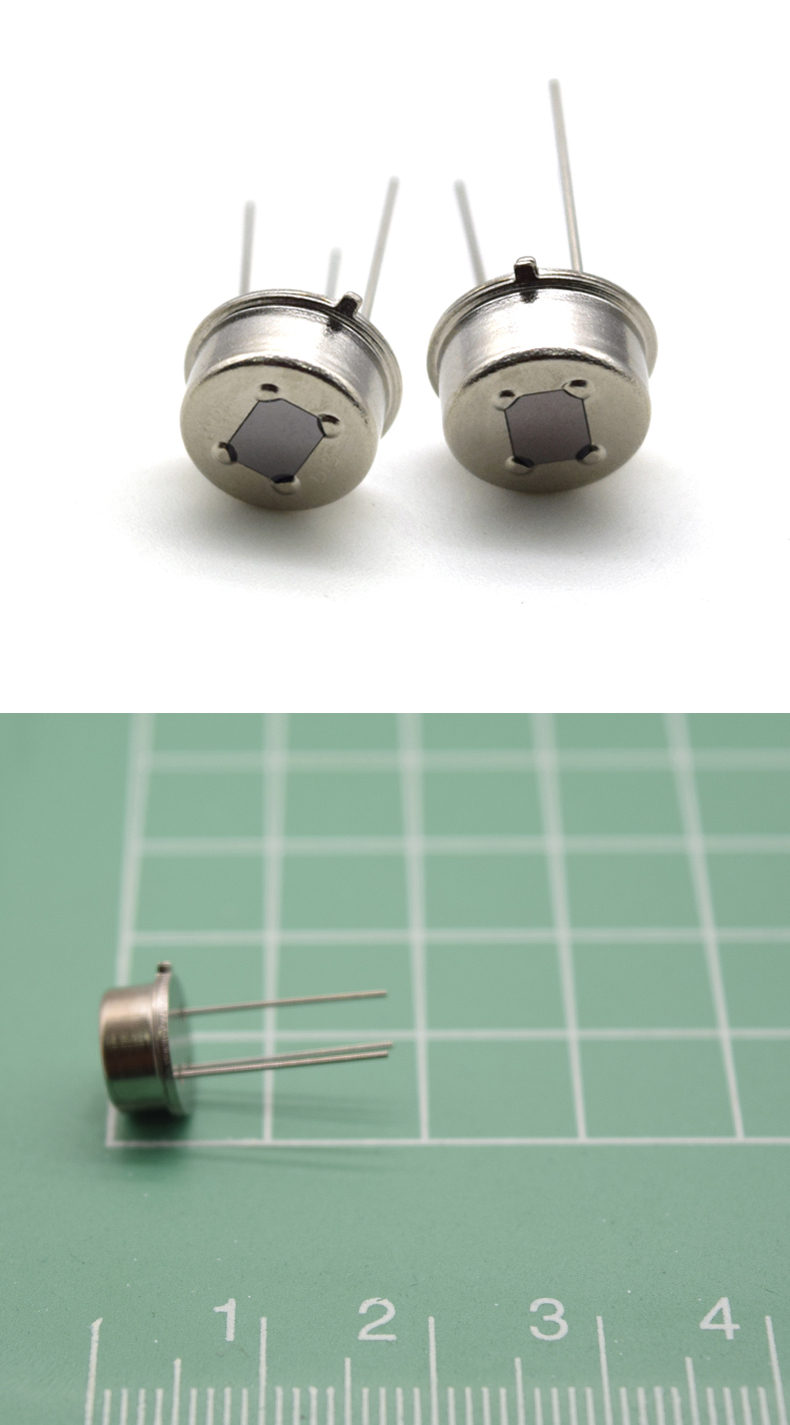

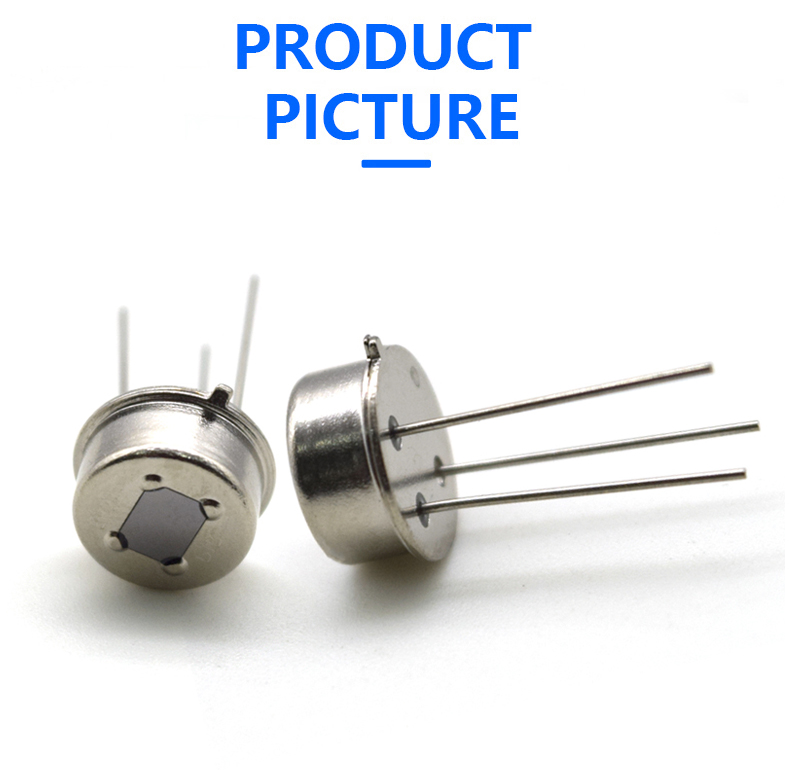

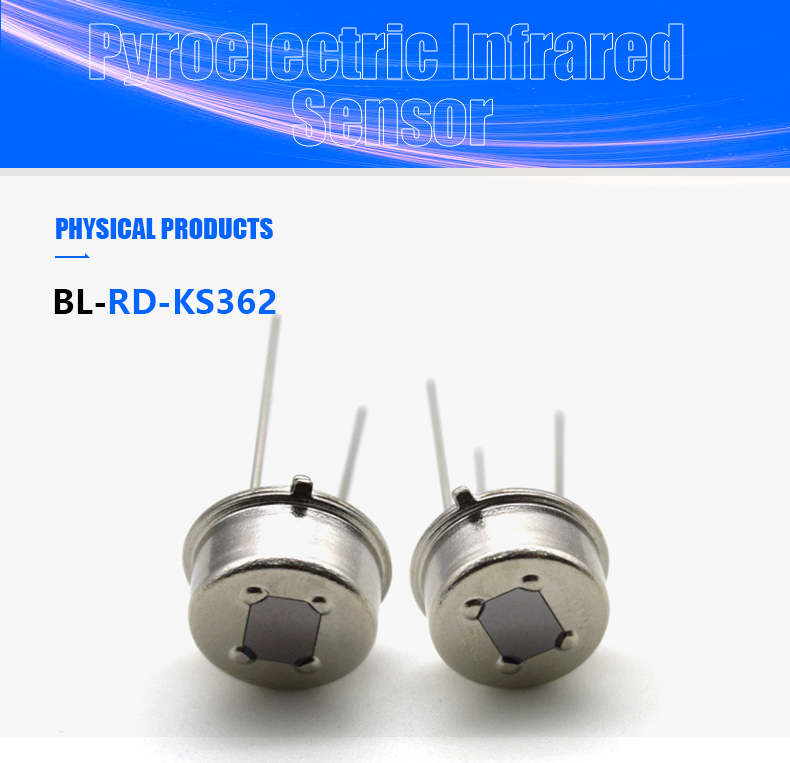

BL-RD-KS362 Пироэлектрический инфракрасный датчик
BL-RD-KS362
Пироэлектрический датчик — датчик, использующий пироэлектрический эффект. Когда температура объекта изменяется, он производит инфракрасное излучение. Датчик обнаруживает эти изменения и преобразует их в электрические сигналы. В основном он используется для обнаружения и измерения температуры объектов. Инфракрасное излучение или изменение температуры. Диапазон срабатывания зависит от его конструкции и использования и может использоваться для обнаружения движения стационарных или динамических объектов. Обычно пироэлектрические датчики имеют относительно короткое время срабатывания.
минимальный заказ
1 кусок
количество:
Пироэлектрический датчик — это датчик, использующий пироэлектрический эффект. Когда температура объекта изменяется, он производит инфракрасное излучение. Датчик обнаруживает эти изменения и преобразует их в электрические сигналы. В основном используется для обнаружения и измерения температуры объектов. Инфракрасный датчик. излучения или изменения температуры, дальность действия зависит от его конструкции и использования и может использоваться для обнаружения движения неподвижных объектов или динамических объектов.Как правило, пироэлектрические датчики имеют относительно короткое время срабатывания.
По режимам работы пироэлектрические датчики делятся на одноканальные и многоканальные:
1. Один канал используется для обнаружения изменений инфракрасного излучения в одной области;
2. Многоканальный режим используется для обнаружения нескольких областей или отслеживания движущихся объектов;
Области применения: широко используется в пироэлектрических датчиках, инфракрасном обнаружении, обнаружении человеческого тела, системах автоматического освещения, системах безопасности и т. д.
По режимам работы пироэлектрические датчики делятся на одноканальные и многоканальные:
1. Один канал используется для обнаружения изменений инфракрасного излучения в одной области;
2. Многоканальный режим используется для обнаружения нескольких областей или отслеживания движущихся объектов;
Области применения: широко используется в пироэлектрических датчиках, инфракрасном обнаружении, обнаружении человеческого тела, системах автоматического освещения, системах безопасности и т. д.
- Серия: Пироэлектрический инфракрасный датчик

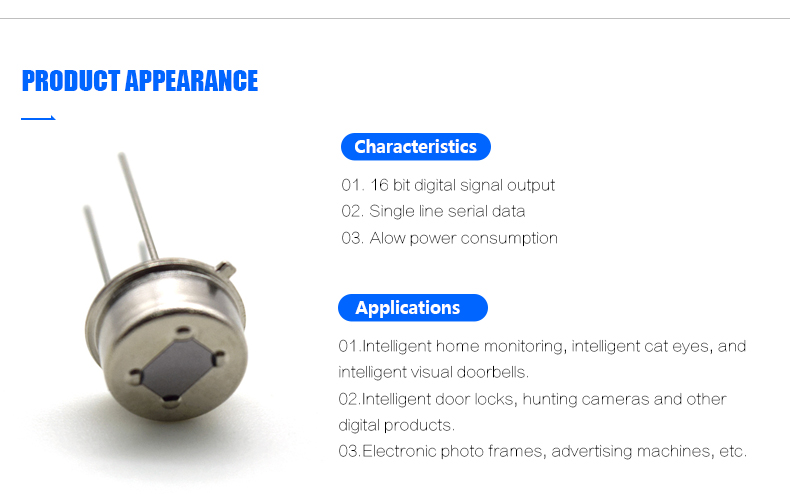

- Особенности: 16-значный цифровой выходной сигнал, однолинейные последовательные данные.
- Тип монтажа:Выход цифрового сигнала. Свяжитесь с нами
- Описание:Интеллектуальный пироэлектрический инфракрасный датчик движения
- Номер модели: BL-RD-KS362
- Место происхождения: Гуандун, Китай.
- Фирменное наименование: GBeelee
- Использование:Consu Electronics/умный дом/Безопасность/Освещение
- Теория: Обнаружение инфракрасного луча человека.
- Выход: цифровой сигнал
- Бренд: Пироэлектрический инфракрасный датчик
- Напряжение питания: 2,2 ~ 5,5 В
- Ток питания: 5 ~ 20 мкА
- Рабочая температура:-30~70
- Ток-питание (макс): 20 мкА
- Ток: 5-20 мкА
- Номинальное напряжение: 3,3 В
- Ток-выход (макс.): 5-20 мкА
- Ток-выход: 5-20 мкА
- Напряжение-Макс: 5,5 В
- Чувствительный свет: инфракрасный луч
- Применение:Consu Electronics/умный дом/Безопасность/Освещение
- Рабочая температура:-30~70 ℃
- Ток на любой контакт: -100~100 мА.
- Температура хранения:-40 ~ 80 ℃
- Обычное напряжение: 2,2 ~ 3,7 В
- Ток питания: 9 ~ 11 мкА
- Порог чувствительности: 90~2000мкВ
- Детектив Длина волны: 5 ~ 14 мкм
- Низкий выходной ток: 10 мА
- Высокий выходной ток:-10 мА
- Частота среза ФНЧ: 7 Гц
BL-RD-KS362 — это пироэлектрический инфракрасный датчик, который объединяет чувствительные элементы для обнаружения человеческого тела в электромагнитный экран. Чувствительный элемент обнаружения человеческого тела передает обнаруженный сигнал движения человеческого тела на микросхему AD, которая выводит 16-битный цифровой сигнал посредством сбора, фильтрации и т. д. и выполняет соответствующие функции через микроконтроллер периферийной схемы.
1.Absolute Maximum Ratings | ||||||||||||
Electrical characteristics(beyond those listed below may cause permanent damage to the device. Exposure to absolute maximum ratings may affect the device reliability. ) | ||||||||||||
Parameter | Symbol | Min | Max | Unit | Remarks | |||||||
Operating Temp | TST | -30 | 70 | ℃ | ||||||||
Current into any pin | Into | -100 | 100 | MA | ||||||||
Storage Temp | TST | -40 | 80 | ℃ | ||||||||
2.Operating Conditions (T=25°C, Vdd=3V，unless stated otherwise) | ||||||||||||
Parameter | Symbol | Min | Type | Max | Unit | Remarks | ||||||
Regular voltage | VDD | 2.2 | 3 | 3.7 | V | |||||||
Supply current | IDD | 9 | 9.5 | 11 | μA | |||||||
Sensitivity threshold | VSENS | 90 | 2000 | μV | ||||||||
Detective Wavelength | λ | 5 | 14 | um | ||||||||
Outputs REL | ||||||||||||
Output current low | IOL | 10 | mA | VOL<1V | ||||||||
Output current high | IOH | -10 | mA | VOH>(VDD-1V) | ||||||||
Low REL output locking time | TOL | 2 | s | Non-adjustable | ||||||||
High REL output delay time | TOH | 2 | 3600 | s | ||||||||
Inputs ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Oscillator and Filter | ||||||||||||
LPF cutoff frequency | 7 | Hz | ||||||||||
HPF cutoff frequency | 0.44 | Hz | ||||||||||
Enable OEN | ||||||||||||
Low input voltage(off) | VIL | Hysteresis region between 0.8v and 1.2v | 0.8 | V | Threshold level of OEN voltage from high to low | |||||||
High input voltage(on) | VIH | 1.2 | V | Threshold level of OEN voltage from low to high | ||||||||
Current input | II | -1 | 1 | μA | VSS | |||||||
