BL-RD-KS362 초전형 적외선 센서
BL-RD-KS362
초전 센서는 초전 효과를 이용한 센서입니다. 물체의 온도가 변하면 적외선이 생성됩니다. 센서는 이러한 변화를 감지하고 이를 전기 신호로 변환합니다. 주로 물체의 온도를 감지하고 측정하는 데 사용됩니다. 적외선 복사 또는 온도 변화 등 감지 범위는 설계 및 용도에 따라 다르며 정지된 물체나 동적 물체의 움직임을 감지하는 데 사용할 수 있습니다. 일반적으로 초전기 센서는 응답 시간이 비교적 짧습니다.
최소 주문
1 조각
수량:
초전 센서(Pyroelectric Sensor)는 초전 효과를 이용한 센서로 물체의 온도가 변하면 적외선을 발생시키며, 이러한 변화를 감지하여 전기적 신호로 변환하는 센서로 주로 물체의 온도를 감지하고 측정하는데 사용된다. 방사선 또는 온도 변화에 따라 감지 범위는 설계 및 용도에 따라 달라지며 고정된 물체나 동적 물체의 움직임을 감지하는 데 사용할 수 있습니다. 일반적으로 초전기 센서는 응답 시간이 상대적으로 짧습니다.
초전 센서의 작동 모드는 단일 채널과 다중 채널로 구분됩니다.
1. 단일 채널은 단일 영역의 적외선 복사 변화를 감지하는 데 사용됩니다.
2. 다중 채널은 여러 영역을 감지하거나 움직이는 물체를 추적하는 데 사용됩니다.
응용 분야: 초전 센서, 적외선 감지, 인체 감지, 자동 조명 시스템, 보안 시스템 등에 널리 사용됩니다.
초전 센서의 작동 모드는 단일 채널과 다중 채널로 구분됩니다.
1. 단일 채널은 단일 영역의 적외선 복사 변화를 감지하는 데 사용됩니다.
2. 다중 채널은 여러 영역을 감지하거나 움직이는 물체를 추적하는 데 사용됩니다.
응용 분야: 초전 센서, 적외선 감지, 인체 감지, 자동 조명 시스템, 보안 시스템 등에 널리 사용됩니다.
- 시리즈:초전형 적외선 센서

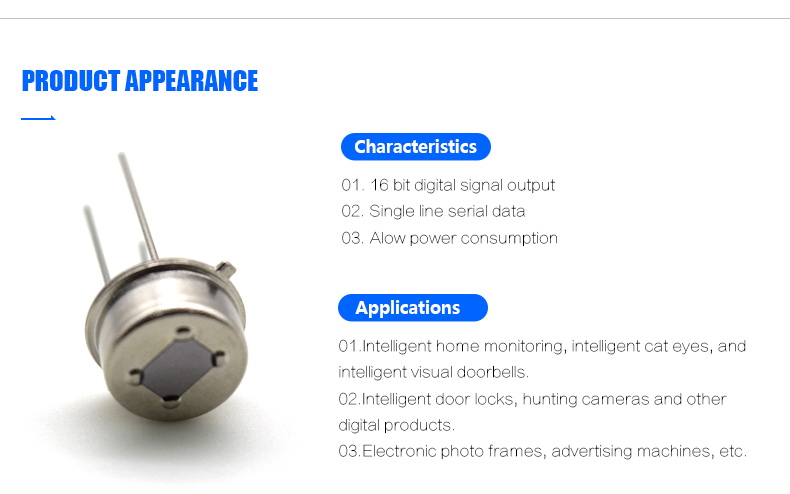

- 특징: 16자리 디지털 신호 출력, 단일 라인 직렬 데이터
- 장착 유형:디지털 신호 출력, 문의하기
- 설명:지능형 초전기 적외선 모션 센서
- 모델 번호:BL-RD-KS362
- 원산지: 중국 광동
- 브랜드 이름:GBeelee
- 사용법:Consu 전자/스마트 홈/보안/조명
- 이론:인간의 적외선 감지
- 출력:디지털 신호
- 브랜드:초전기 적외선 센서
- 전압 - 공급:2.2~5.5V
- 전류 - 공급:5~20μA
- 작동 온도:-30~70
- 전류 - 공급(최대):20μA
- 현재:5-20μA
- 전압 등급:3.3V
- 전류 - 출력(최대):5-20μA
- 전류 - 출력:5-20μA
- 전압 - 최대:5.5V
- 감지 빛:적외선
- 응용 프로그램:Consu 전자/스마트 홈/보안/조명
- 작동 온도:-30~70 ℃
- 모든 핀에 흐르는 전류:-100~100mA
- 보관 온도:-40 ~80 ℃
- 일반 전압:2.2~3.7V
- 공급 전류:9 ~11μA
- 감도 임계값:90~2000μV
- 탐정 파장: 5~14 음
- 낮은 출력 전류: 10mA
- 출력 전류 높음:-10mA
- LPF 컷오프 주파수: 7Hz
BL-RD-KS362는 인체 감지를 위한 민감한 요소를 전자기 차폐에 통합한 초전형 적외선 센서입니다. 인체 감지 감지 소자는 감지된 인체 움직임 신호를 AD 칩으로 전송하고 AD 칩은 획득, 필터링 등을 통해 16비트 디지털 신호를 출력하고 주변 회로 마이크로 컨트롤러를 통해 관련 기능을 달성합니다.
1.Absolute Maximum Ratings | ||||||||||||
Electrical characteristics(beyond those listed below may cause permanent damage to the device. Exposure to absolute maximum ratings may affect the device reliability. ) | ||||||||||||
Parameter | Symbol | Min | Max | Unit | Remarks | |||||||
Operating Temp | TST | -30 | 70 | ℃ | ||||||||
Current into any pin | Into | -100 | 100 | MA | ||||||||
Storage Temp | TST | -40 | 80 | ℃ | ||||||||
2.Operating Conditions (T=25°C, Vdd=3V，unless stated otherwise) | ||||||||||||
Parameter | Symbol | Min | Type | Max | Unit | Remarks | ||||||
Regular voltage | VDD | 2.2 | 3 | 3.7 | V | |||||||
Supply current | IDD | 9 | 9.5 | 11 | μA | |||||||
Sensitivity threshold | VSENS | 90 | 2000 | μV | ||||||||
Detective Wavelength | λ | 5 | 14 | um | ||||||||
Outputs REL | ||||||||||||
Output current low | IOL | 10 | mA | VOL<1V | ||||||||
Output current high | IOH | -10 | mA | VOH>(VDD-1V) | ||||||||
Low REL output locking time | TOL | 2 | s | Non-adjustable | ||||||||
High REL output delay time | TOH | 2 | 3600 | s | ||||||||
Inputs ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Oscillator and Filter | ||||||||||||
LPF cutoff frequency | 7 | Hz | ||||||||||
HPF cutoff frequency | 0.44 | Hz | ||||||||||
Enable OEN | ||||||||||||
Low input voltage(off) | VIL | Hysteresis region between 0.8v and 1.2v | 0.8 | V | Threshold level of OEN voltage from high to low | |||||||
High input voltage(on) | VIH | 1.2 | V | Threshold level of OEN voltage from low to high | ||||||||
Current input | II | -1 | 1 | μA | VSS | |||||||
