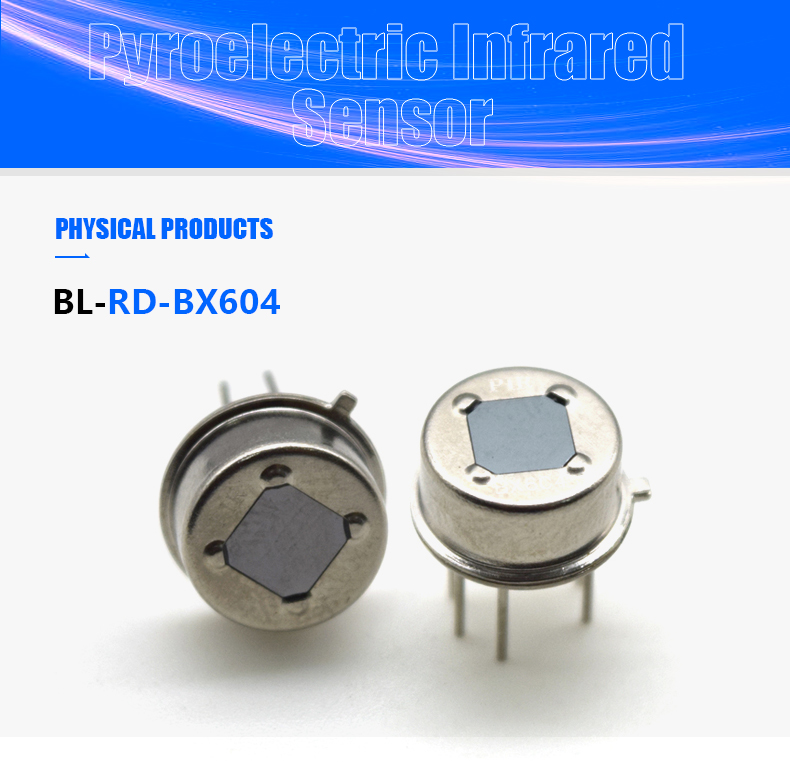

Интеллектуальный пироэлектрический инфракрасный датчик движения

BL-RD-BX604 Пироэлектрический инфракрасный датчик

BL-RD-BX604

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

Серия: Пироэлектрический инфракрасный датчик

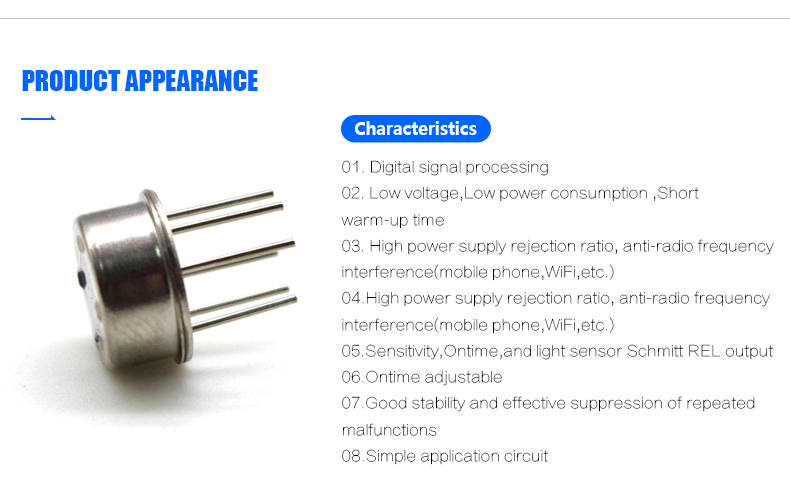

Особенности: Цифровая обработка сигнала, 4-элементный PIR-датчик движения.
Тип монтажа: выход цифрового сигнала, PTH
Описание:Интеллектуальный пироэлектрический инфракрасный датчик движения
Номер модели: BL-RD-BX604
Место происхождения: Гуандун, Китай.
Фирменное наименование: GBeelee
Использование:Consu Electronics/умный дом/Безопасность/Освещение
Теория: Обнаружение инфракрасного луча человека.
Выход: цифровой сигнал
Бренд: Пироэлектрический инфракрасный датчик
Тип усилителя:Свяжитесь с нами
Напряжение питания:Свяжитесь с нами
Тип выхода: 2,2 ~ 3,7 В
Текущее - Поставка:Свяжитесь с нами
Рабочая температура:-30~70
Разрешение (биты):%
Ток-питание (макс): 11 мкА
Ток: 9 ~ 11 мкА
Номинальное напряжение: 2,2 ~ 3,7 В
Операционная сила:Свяжитесь с нами
Кислородный диапазон:Свяжитесь с нами
Диапазон влажности:-40~80 градусов
Размер: Свяжитесь с нами

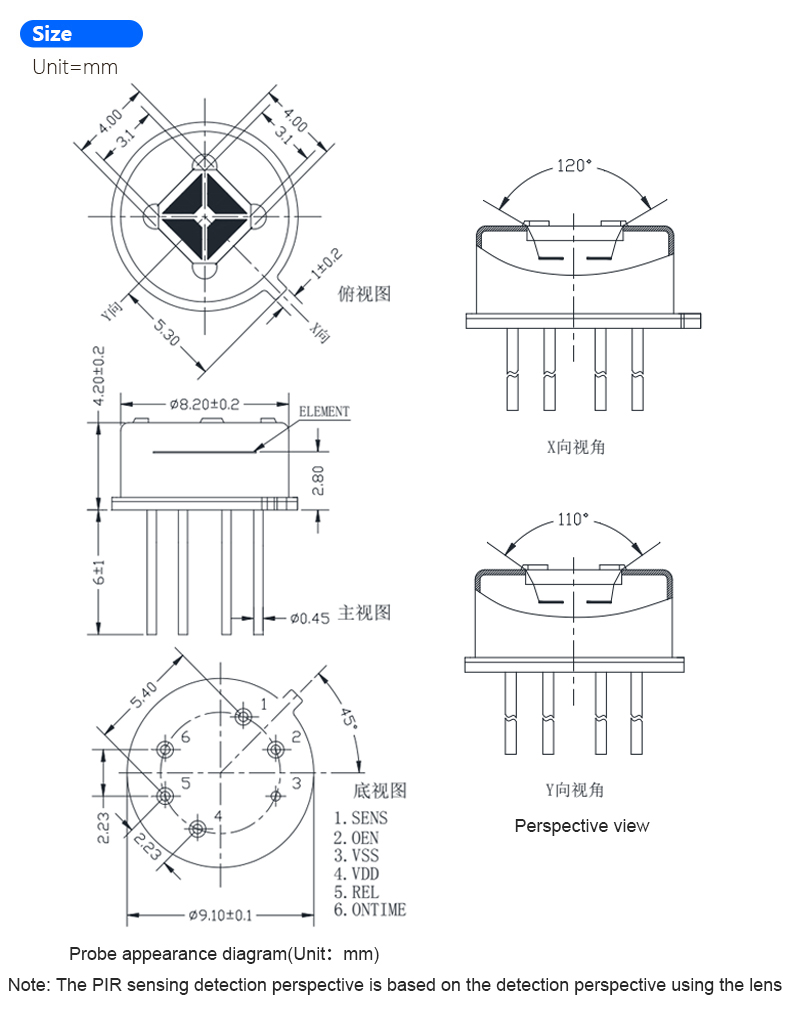

Размер / Размер: Размер окна: 4*4 мм
Разрешение:Свяжитесь с нами
Интерфейс:Свяжитесь с нами
Технология:Свяжитесь с нами
Диапазон чувствительности: 120° (горизонтальное направление)
Ток-выход (макс.): 2,2-3,7 В
Пропускная способность:Свяжитесь с нами
Функция: Свяжитесь с нами
Диапазон ускорения:Свяжитесь с нами
Чувствительность (LSB/г): Свяжитесь с нами
Чувствительность (мВ/г): Свяжитесь с нами
Чувствительность (LSB/(°/с)): Свяжитесь с нами
Чувствительность (мВ/°/с): Свяжитесь с нами
Расстояние срабатывания: 12 м (объектив SB-F-02)
Ток-выход:-10~10МА
Мощность - Номинальная:Свяжитесь с нами
Разница напряжения и выходного сигнала (тип.) при расстоянии: Свяжитесь с нами
Напряжение — выходное напряжение (типовое) при расстоянии: свяжитесь с нами
Напряжение - Макс.:Свяжитесь с нами
Напряжение — обратное постоянное напряжение (Вр) (Макс): Свяжитесь с нами
Мощность - Макс:Свяжитесь с нами
Чувствительный объект: Человек
Чувствительный свет: инфракрасный луч
Сопротивление:Свяжитесь с нами
Толерантность к сопротивлению:Свяжитесь с нами
Измерение температуры — локально: свяжитесь с нами
Измерение температуры — дистанционно: свяжитесь с нами
Текущий рейтинг - AC:Свяжитесь с нами
Текущий рейтинг - DC: Свяжитесь с нами
Толерантность:Свяжитесь с нами
Напряжение - Номинальное:Свяжитесь с нами
Тип датчика потока:Свяжитесь с нами
Напряжение - Вход:Свяжитесь с нами
Применение:Свяжитесь с нами
Функция вывода: свяжитесь с нами
Д/К:Свяжитесь с нами
Перекрестная ссылка:Свяжитесь с нами
Рабочая температура:-30~70 ℃
Ток на любой контакт: -100~100 мА.
Температура хранения:-40 ~ 80 ℃
Обычное напряжение: 2,2 ~ 3,7 В
Ток питания: 9 ~ 11 мкА
Порог чувствительности: 90~2000мкВ
Детектив Длина волны: 5 ~ 14 мкм
Низкий выходной ток: 10 мА
Высокий выходной ток:-10 мА
Частота среза ФНЧ: 7 Гц

BL-RD-BX604 — это пироэлектрический инфракрасный датчик, который объединяет цифровую интеллектуальную схему управления и датчик обнаружения человека в корпусе с электромагнитным экраном. Датчик обнаружения человеческого тела передает сигнал движения человека на цифровую интеллектуальную интегральную микросхему через дифференциальную входную схему с очень высоким импедансом, которая преобразует сигнал в цифровой сигнал АЦП, и когда сигнал ПИР превышает выбранный цифровой порог, происходит выходной сигнал уровня REL по времени. Включение OEN позволяет автоматически управлять выходом REL с помощью датчика освещенности. Параметры чувствительности и времени задаются резистором делителя напряжения. Вся обработка сигнала выполняется на чипе.

1. Абсолютные максимальные рейтинги

Электрические характеристики (кроме перечисленных ниже могут привести к необратимому повреждению устройства. Воздействие абсолютных максимальных номинальных значений может повлиять на надежность устройства.)

Параметр

Символ

Мин

Макс

Единица

Примечания

Рабочая температура

ТСТ

-30

℃

Ток на любой контакт

-100

100

МА

Температура хранения

ТСТ

-40

℃

2. Условия эксплуатации (T=25°C, Vdd=3В, если не указано иное)

Параметр

Символ

Мин

Тип

Макс

Единица

Примечания

Постоянное напряжение

ВДД

2.2

3.7

Ток питания

IDD

9.5

мкА

Порог чувствительности

ВСЭНС

2000

мкВ

Детектив Длина волны

хм

Выходы РЭЛ

Выходной ток низкий

ИОЛ

мА

ОБЪЕМ<1В<1V

Выходной ток высокий

ИОХ

-10

мА

ВОХ>(ВДД-1В)

Низкое время блокировки выхода REL

ТОЛ

Non-adjustable

High REL output delay time

TOH

3600

Inputs ONTIME

Input voltage range

VDD1/2

Adjustable between 0V and VDD/2

Input leakage current

-1

μA

Oscillator and Filter

LPF cutoff frequency

Гц

HPF cutoff frequency

0.44

Enable OEN

Low input voltage(off)

ВIL

Hysteresis region between 0.8v and 1.2v

0.8

Threshold level of OEN voltage from high to low

High input voltage(on)

VIH

1.2

Threshold level of OEN voltage from low to high

Current input

-1

μA

VSS

Q1:How can I get more information about your product?
A1:Please send the inquiry for us, and then we can send the detail including spec and offer to you.
Q2:Do you accept OEM or ODM?
A2:Yes,But we have quantity requirements.
Q3:What is the payment way of your company?
A3:100% T/T in advance before shipping,(We can accept payment such as T/T, Paypal,Western Union,Alibaba trade assurance,Etc. )
Q4:What is the shipping way?
A4: Usually by air (DHL,UPS,TNT, FedEx etc).
Q5:How long for manufacturing once we place order?
A5: 10000pcs within 5-10days
Q6:How long for samples order?
A6: Usually within 24hour
