BL-RD-KS362 焦電型赤外線センサー

BL-RD-KS362

焦電センサーは焦電効果を利用したセンサーです。物体の温度が変化すると、赤外線が発生します。センサーはこれらの変化を検出し、電気信号に変換します。主に物体の温度を検出および測定するために使用されます。赤外線放射または温度変化の検出範囲は、その設計と用途によって異なり、静止物体または動的物体の動きを検出するために使用できます。通常、焦電センサーの応答時間は比較的短いです。

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

焦電センサーは、焦電効果を利用したセンサーで、物体の温度が変化すると赤外線が発生し、その変化を検出して電気信号に変換し、主に物体の温度の検出や測定に使用されます。放射線や温度変化など、検知範囲は設計と用途によって異なり、静止物体または動的物体の動きの検出に使用できます。通常、焦電センサーの応答時間は比較的短いです。
焦電センサーの動作モードは、シングルチャネルとマルチチャネルに分けられます。
1. 単一チャネルは、単一領域の赤外線放射の変化を検出するために使用されます。
2. マルチチャネルは、複数の領域を検出したり、移動物体を追跡したりするために使用されます。

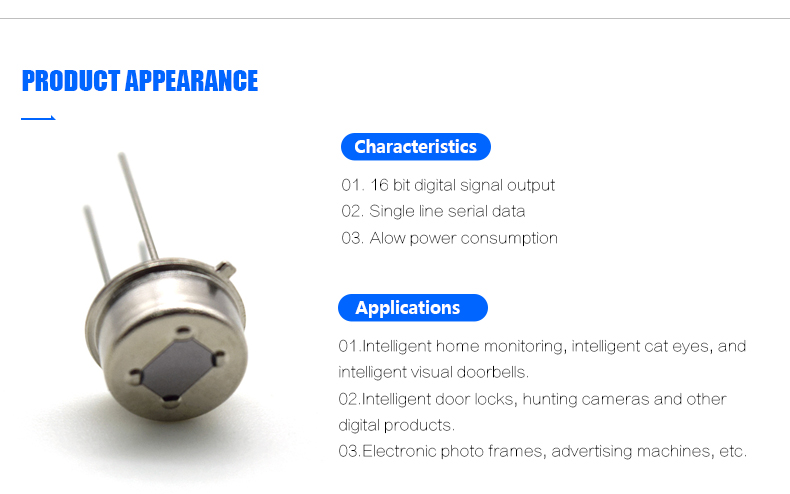

応用分野：焦電センサー、赤外線検知、人体検知、自動照明システム、セキュリティシステム等に広く使用されています。

シリーズ:焦電型赤外線センサー
特長：16桁デジタル信号出力、単線シリアルデータ
取り付けタイプ:デジタル信号出力、お問い合わせください
説明: インテリジェント焦電型赤外線モーションセンサー
モデル番号:BL-RD-KS362
原産地:中国広東省
ブランド名:GBeelee
用途:コンスエレクトロニクス/スマートホーム/セキュリティ/照明
理論:人間の赤外線を検出する
出力:デジタル信号
ブランド:焦電型赤外線センサー
電圧 - 供給:2.2~5.5V
電流 - 供給:5~20μA
動作温度:-30~70
電流 - 供給 (最大):20μA
電流:5-20μA
定格電圧:3.3V
電流 - 出力 (最大):5-20μA
電流 - 出力:5-20μA
電圧 - 最大:5.5V
感知光：赤外線
アプリケーション: Consu Electronics/スマートホーム/セキュリティ/照明
動作温度:-30~70℃
任意のピンへの電流:-100~100 mA
保存温度:-40〜80℃
通常電圧:2.2~3.7 V
供給電流:9 ~11 μA
感度閾値:90~2000μV
検出波長:5~14um
低出力電流:10mA
出力電流高:-10mA
LPFカットオフ周波数：7Hz

BL-RD-KS362 は、人体検知用の感応素子を電磁シールドに統合した焦電型赤外線センサーです。人体検知素子は、検知した人体の動き信号をADチップに送信し、取得、フィルタリング等を経て16ビットのデジタル信号を出力し、周辺回路マイコンを通じて関連機能を実現します。

1.Absolute Maximum Ratings

Electrical characteristics(beyond those listed below may cause permanent damage to the device. Exposure to absolute maximum
ratings may affect the device reliability. )

Parameter

Symbol

Min

Max

Unit

Remarks

Operating Temp

TST

-30

℃

Current into any pin

Into

-100

100

Storage Temp

TST

-40

℃

2.Operating Conditions (T=25°C, Vdd=3V，unless stated otherwise)

Parameter

Symbol

Min

Type

Max

Unit

Remarks

Regular voltage

VDD

2.2

3.7

Supply current

IDD

9.5

μA

Sensitivity threshold

VSENS

2000

μV

Detective Wavelength

Outputs REL

Output current low

IOL

VOL<1V

Output current high

IOH

-10

VOH>(VDD-1V)

Low REL output locking time

TOL

Non-adjustable

High REL output delay time

TOH

3600

Inputs ONTIME

Input voltage range

VDD1/2

Adjustable between 0V and VDD/2

Input leakage current

-1

μA

Oscillator and Filter

LPF cutoff frequency

HPF cutoff frequency

0.44

Enable OEN

Low input voltage(off)

VIL

Hysteresis region between 0.8v and 1.2v

0.8

Threshold level of OEN voltage from high to low

High input voltage(on)

VIH

1.2

Threshold level of OEN voltage from low to high

Current input

-1

μA

VSS
