BL-RD-KS362 초전형 적외선 센서
BL-RD-KS362
Piroelektrik sensör, piroelektrik etkiyi kullanan bir sensördür. Bir nesnenin sıcaklığı değiştiğinde kızılötesi radyasyon üretir. Sensör bu değişiklikleri algılar ve bunları elektrik sinyallerine dönüştürür. Esas olarak nesnelerin sıcaklığını tespit etmek ve ölçmek için kullanılır. Kızılötesi radyasyon veya değişen sıcaklık, algılama aralığı tasarımına ve kullanımına bağlıdır ve sabit nesnelerin veya dinamik nesnelerin hareketini algılamak için kullanılabilir. Tipik olarak piroelektrik sensörler nispeten kısa tepki süresine sahiptir.
Minimum sipariş
1 Parça
Miktar:
Pyroelektrik sensör, piroelektrik etkiyi kullanan bir sensördür.Bir nesnenin sıcaklığı değiştiğinde kızılötesi radyasyon üretir.Sensör bu değişiklikleri algılar ve bunları elektrik sinyallerine dönüştürür.Temel olarak nesnelerin sıcaklığını algılamak ve ölçmek için kullanılır.Kızılötesi radyasyon veya değişen sıcaklık, algılama aralığı tasarımına ve kullanımına bağlıdır ve sabit nesnelerin veya dinamik nesnelerin hareketini algılamak için kullanılabilir Tipik olarak, piroelektrik sensörler nispeten kısa tepki süresine sahiptir.
Piroelektrik sensörlerin çalışma modları tek kanallı ve çok kanallı olarak ayrılmıştır:
1. Tek bir alandaki kızılötesi radyasyondaki değişiklikleri tespit etmek için tek bir kanal kullanılır;
2. Çok kanallı, birden fazla alanı algılamak veya hareketli nesneleri izlemek için kullanılır;
Uygulama alanları: Yaygın olarak piroelektrik sensörler, kızılötesi algılama, insan vücudu algılama, otomatik aydınlatma sistemleri, güvenlik sistemleri vb. alanlarda kullanılır.
Piroelektrik sensörlerin çalışma modları tek kanallı ve çok kanallı olarak ayrılmıştır:
1. Tek bir alandaki kızılötesi radyasyondaki değişiklikleri tespit etmek için tek bir kanal kullanılır;
2. Çok kanallı, birden fazla alanı algılamak veya hareketli nesneleri izlemek için kullanılır;
Uygulama alanları: Yaygın olarak piroelektrik sensörler, kızılötesi algılama, insan vücudu algılama, otomatik aydınlatma sistemleri, güvenlik sistemleri vb. alanlarda kullanılır.

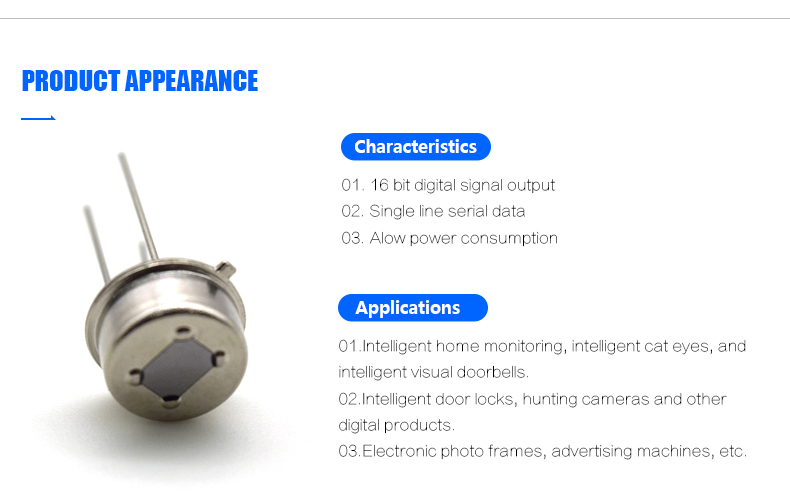

- Seri: Pyroelektrik Kızılötesi Sensör
- Özellikler: 16 haneli dijital sinyal çıkışı, Tek hatlı seri veri
- Montaj Tipi:Dijital sinyal çıkışı, Bize Ulaşın
- Açıklama:Akıllı Pyroelektrik Kızılötesi Hareket Sensörü
- Model Numarası:BL-RD-KS362
- Menşe Yeri: Guangdong, Çin
- Marka Adı: GBeelee
- Kullanım:Consu Elektronik/akıllı ev/Güvenlik/Aydınlatma
- Teori: İnsan kızılötesi ışınını tespit edin
- Çıkış: Dijital sinyal
- Marka: Pyroelektrik Kızılötesi Sensör
- Gerilim - Besleme: 2,2~5,5V
- Akım - Besleme: 5~20μA
- Çalışma Sıcaklığı:-30~70
- Akım - Besleme (Maks):20μA
- Akım:5-20μA
- Gerilim Değeri: 3.3V
- Akım - Çıkış (Maks):5-20μA
- Akım - Çıkış:5-20μA
- Gerilim - Maksimum:5,5V
- Algılama Işığı: Kızılötesi ışın
- Uygulama:Consu Elektronik/akıllı ev/Güvenlik/Aydınlatma
- Çalışma Sıcaklığı:-30~70 OC
- Herhangi bir pine giden akım:-100~100 mA
- Depolama Sıcaklığı:-40 ~80 OC
- Normal voltaj: 2,2~3,7 V
- Besleme akımı: 9 ~11 μA
- Hassasiyet eşiği: 90~2000μV
- Dedektif Dalga Boyu: 5~14 um
- Çıkış akımı düşük: 10mA
- Çıkış akımı yüksek:-10mA
- LPF kesme frekansı: 7Hz

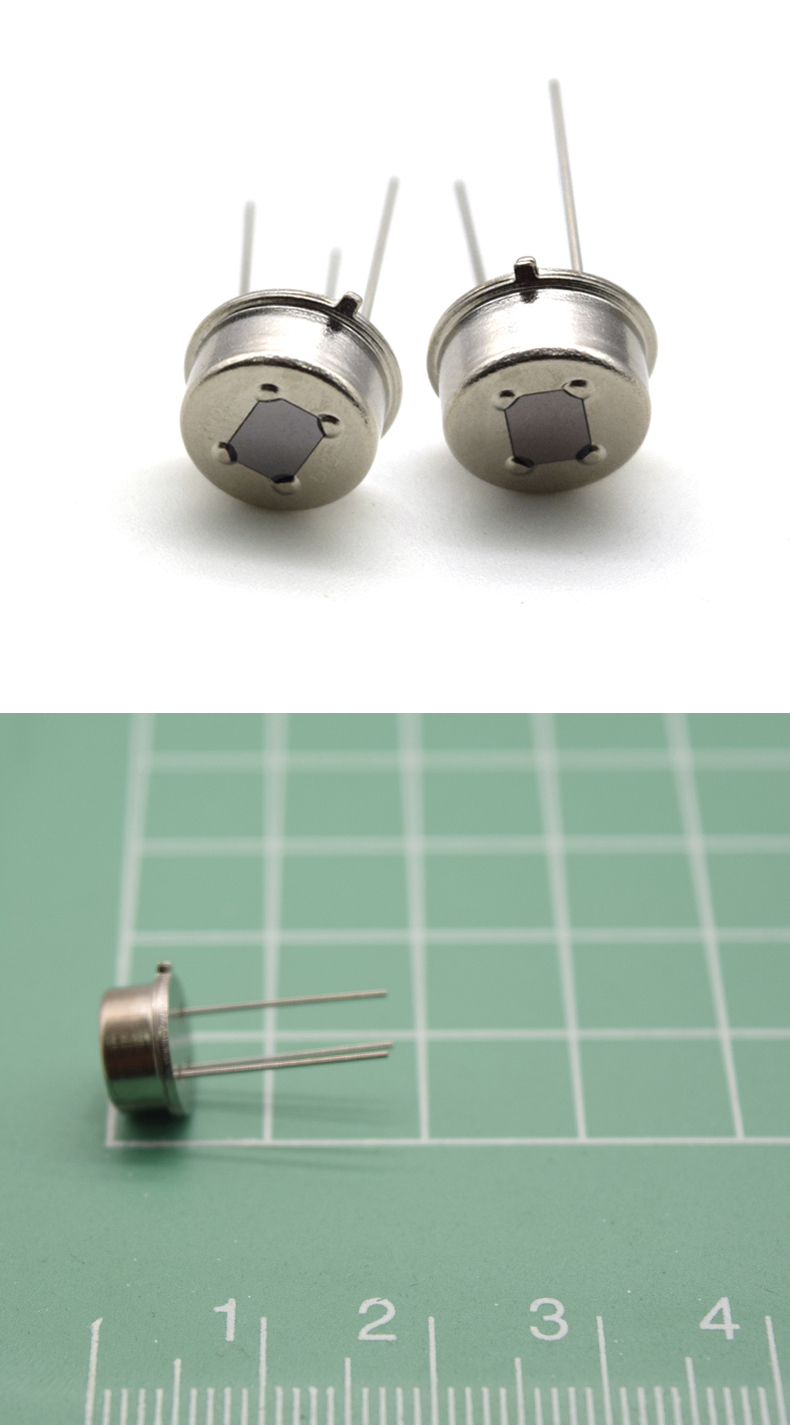

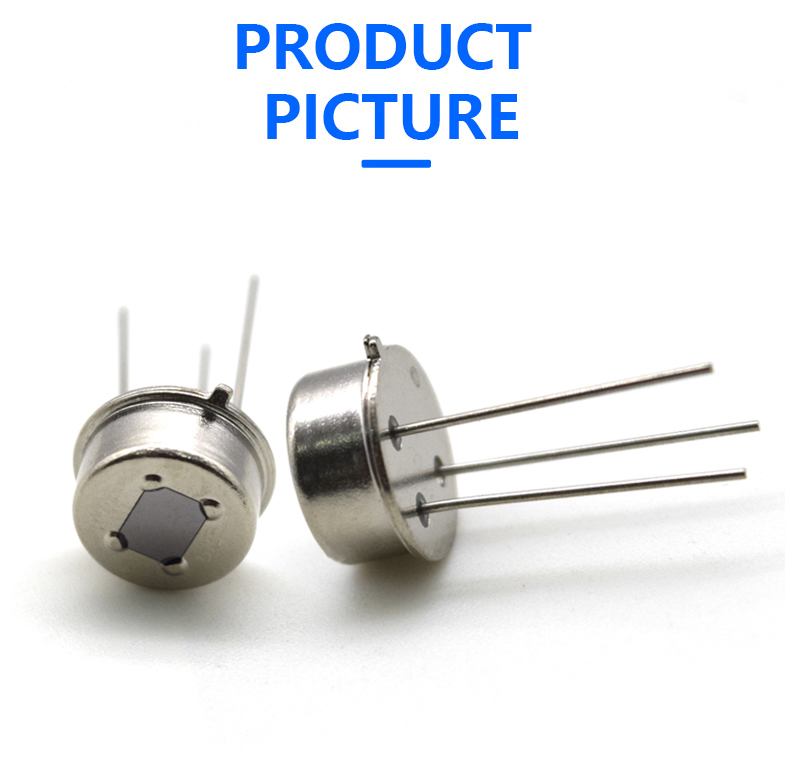

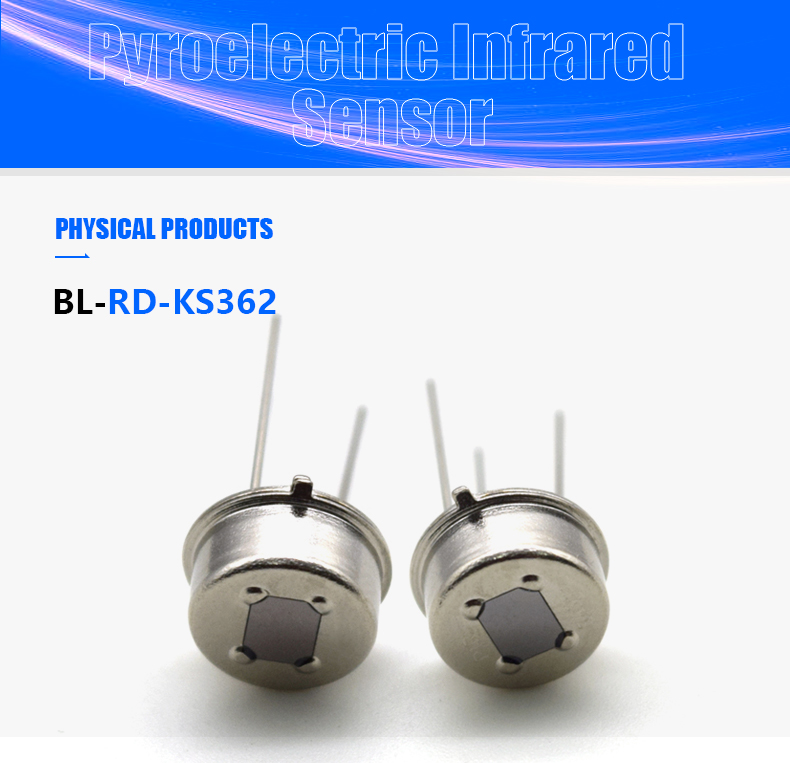

BL-RD-KS362, insan vücudunun algılanmasına yönelik hassas unsurları elektromanyetik bir kalkana entegre eden bir piroelektrik kızılötesi sensördür. İnsan vücudu algılamaya duyarlı eleman, tespit edilen insan vücudu hareket sinyalini, toplama, filtreleme vb. yoluyla 16 bitlik bir dijital sinyal çıkaran ve çevresel devre mikro denetleyicisi aracılığıyla ilgili işlevleri gerçekleştiren AD çipine iletir.
1.Absolute Maximum Ratings | ||||||||||||
Electrical characteristics(beyond those listed below may cause permanent damage to the device. Exposure to absolute maximum ratings may affect the device reliability. ) | ||||||||||||
Parameter | Symbol | Min | Max | Unit | Remarks | |||||||
Operating Temp | TST | -30 | 70 | ℃ | ||||||||
Current into any pin | Into | -100 | 100 | MA | ||||||||
Storage Temp | TST | -40 | 80 | ℃ | ||||||||
2.Operating Conditions (T=25°C, Vdd=3V，unless stated otherwise) | ||||||||||||
Parameter | Symbol | Min | Type | Max | Unit | Remarks | ||||||
Regular voltage | VDD | 2.2 | 3 | 3.7 | V | |||||||
Supply current | IDD | 9 | 9.5 | 11 | μA | |||||||
Sensitivity threshold | VSENS | 90 | 2000 | μV | ||||||||
Detective Wavelength | λ | 5 | 14 | um | ||||||||
Outputs REL | ||||||||||||
Output current low | IOL | 10 | mA | VOL<1V | ||||||||
Output current high | IOH | -10 | mA | VOH>(VDD-1V) | ||||||||
Low REL output locking time | TOL | 2 | s | Non-adjustable | ||||||||
High REL output delay time | TOH | 2 | 3600 | s | ||||||||
Inputs ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Oscillator and Filter | ||||||||||||
LPF cutoff frequency | 7 | Hz | ||||||||||
HPF cutoff frequency | 0.44 | Hz | ||||||||||
Enable OEN | ||||||||||||
Low input voltage(off) | VIL | Hysteresis region between 0.8v and 1.2v | 0.8 | V | Threshold level of OEN voltage from high to low | |||||||
High input voltage(on) | VIH | 1.2 | V | Threshold level of OEN voltage from low to high | ||||||||
Current input | II | -1 | 1 | μA | VSS | |||||||
