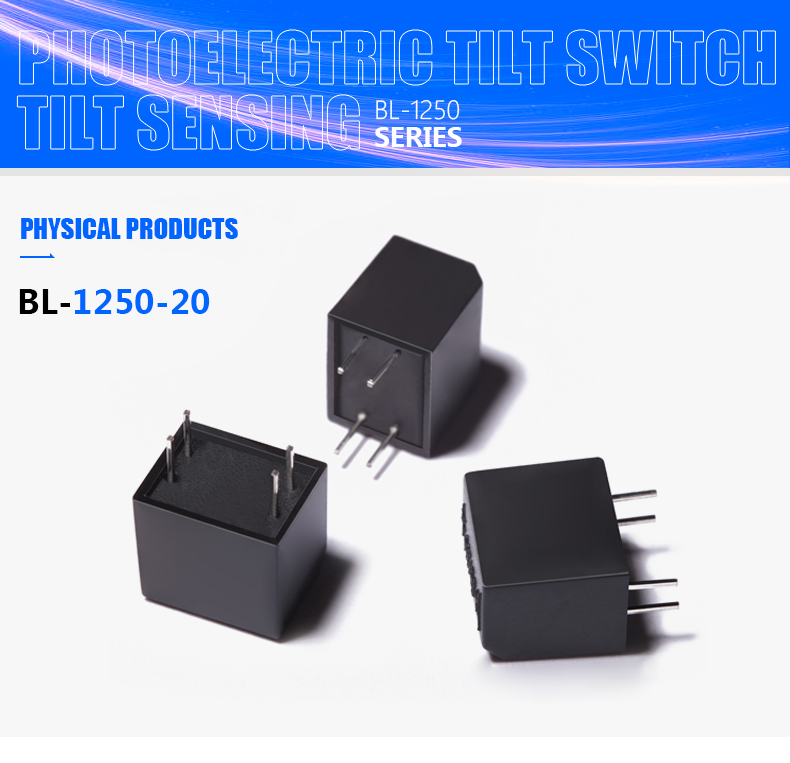

BL-1250-20 Фотоэлектрический шариковый переключатель наклона

BL-1250 Фотоэлектрический шариковый переключатель наклона— это технология, использующая комбинацию фотоэлектрического датчика и детектора наклона. Он содержит шарик и чувствительный фотоэлектрический датчик. Когда объект наклоняется или меняет наклон, положение шара соответственно меняется, в результате чего фотоэлектрический датчик обнаруживает изменения в освещении.

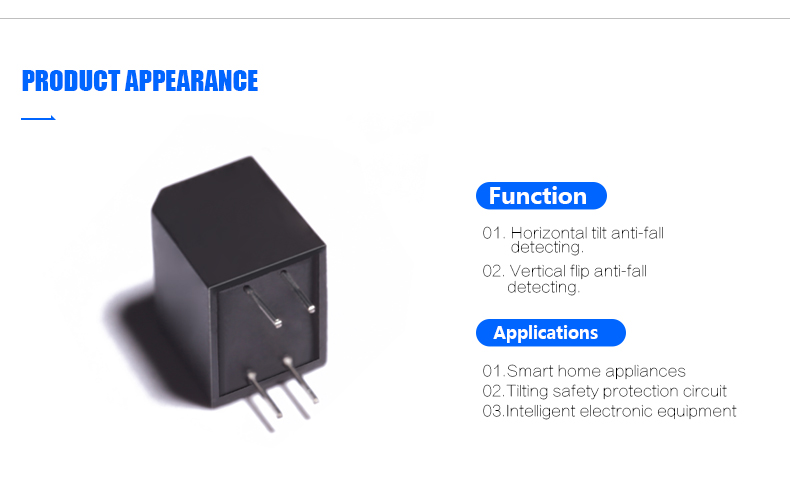

Обычно используется в приложениях, требующих обнаружения условий наклона или наклона. Например, его можно использовать для контроля наклона машины или оборудования для автоматического управления или контроля безопасности. Датчики этого типа также широко используются в некотором игровом оборудовании, электронных игрушках или приборах для измерения наклона.

Рабочий процесс фотоэлектрического переключателя выглядит следующим образом:

• Когда световой луч не блокируется объектами, интенсивность света, получаемая фотоэлектрическим датчиком, относительно высока и находится в состоянии высокого уровня.
• Когда объект блокирует световой луч, интенсивность света, принимаемого фотоэлектрическим датчиком, уменьшается, в результате чего выходной сигнал становится низким.
• Когда световой луч снова разблокируется, фотоэлектрический датчик обнаруживает, что интенсивность света восстанавливается, и выходной сигнал возвращается на высокий уровень.

В этот момент мяч окажется на другом конце, когда объект будет обнаружен, и вернется в исходное положение, когда объект будет удален. Следовательно, изменение состояния фотоэлектрического датчика и изменение положения шарика совместно определяют состояние переключателя.

• Модель: BL-1250-20 датчик наклона
• Принцип: функция защиты угла наклона.
• Название продукта: Фотоэлектрический переключатель наклона
• Тип: Электронная сборка печатной платы
• Материал: термостойкий инженерный пластик.
• Цель: обнаружение наклона

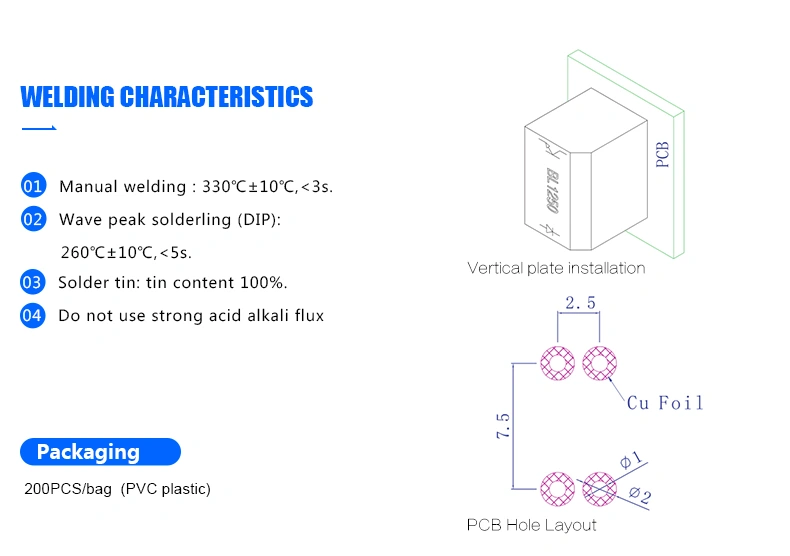

• Способ установки: вертикально установлен на печатной плате.
• Напряжение: 5 В
• Максимальный ток: <20 мА
• Максимальное напряжение: <12 В
• Срок службы: до 100 тыс. часов

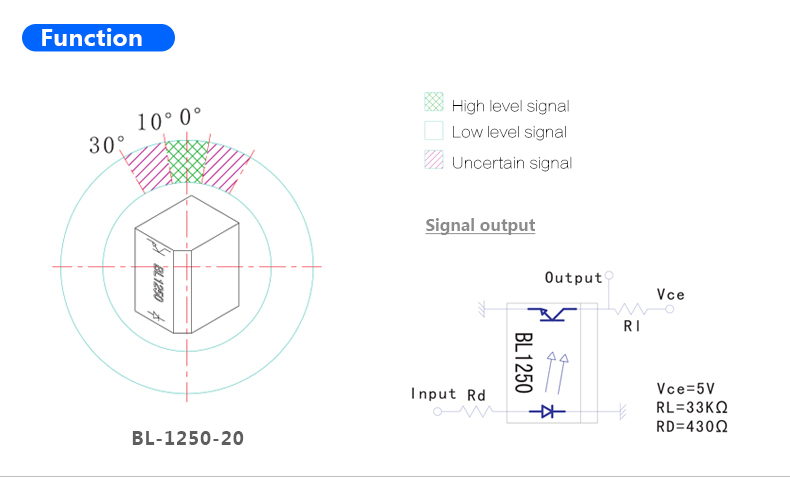

• Когда продукт широкополосный, выход высокого уровня.
• Когда продукты наклоняются в любом направлении и более 20 ± 10 градусов, выход низкий уровень.

01.BL-1250 может обнаруживать наклон на 360 градусов.
02. Когда продукты широкоформатные, выход на высоком уровне.

03. Когда продукты наклоняются в любом направлении и более чем на 20 ± 10 градусов, выход является низким уровнем.
04. Этот выход переключателя может запускать MCU, схему управления вводом-выводом.
