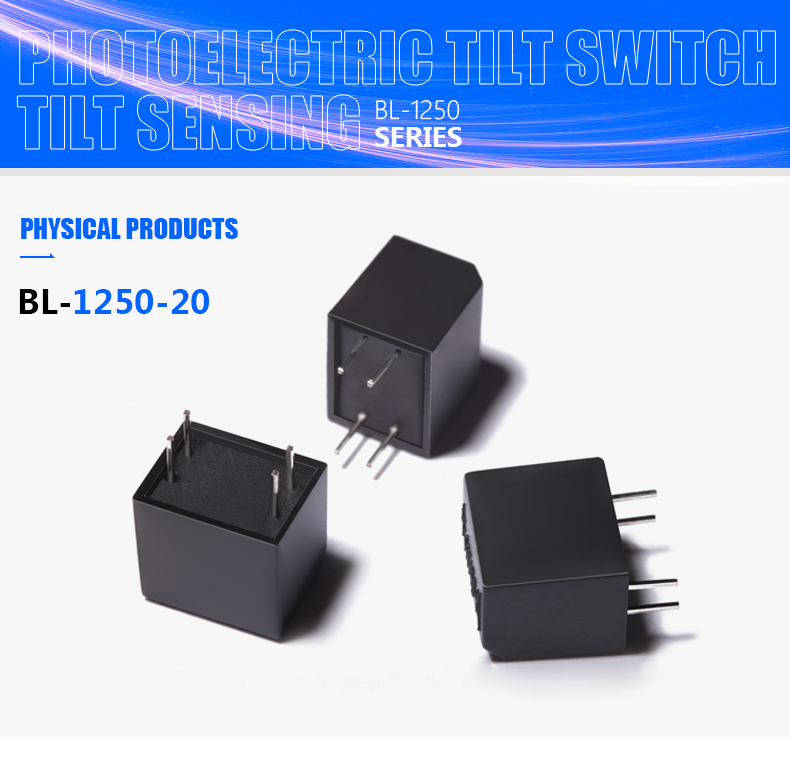

BL-1250-20 Fotoelektrik Bilyalı Eğim Anahtarı
BL1250-20
BL-1250, top tipi bir fotoelektrik eğim sensörü tetik anahtarıdır. Yatay olarak yerleştirildiğinde sertçe sallayarak tetiklenebilir. Fotoelektrik indüksiyonu kullanır ve metal oksidasyonundan etkilenmez. Basit anahtarlama sinyallerine, basit devre tasarımına ve ekonomik fiyata sahiptir.
Miktar:
BL-1250 bir Fotoelektrik Top Eğim Anahtarı, fotoelektrik sensör ve eğim dedektörünün birleşimini kullanan bir teknolojidir. Bir top ve hassas bir fotoelektrik sensör içerir. Nesne eğildiğinde veya eğimi değiştiğinde, topun konumu da buna göre değişir ve fotoelektrik sensörün ışıktaki değişiklikleri algılamasına neden olur.

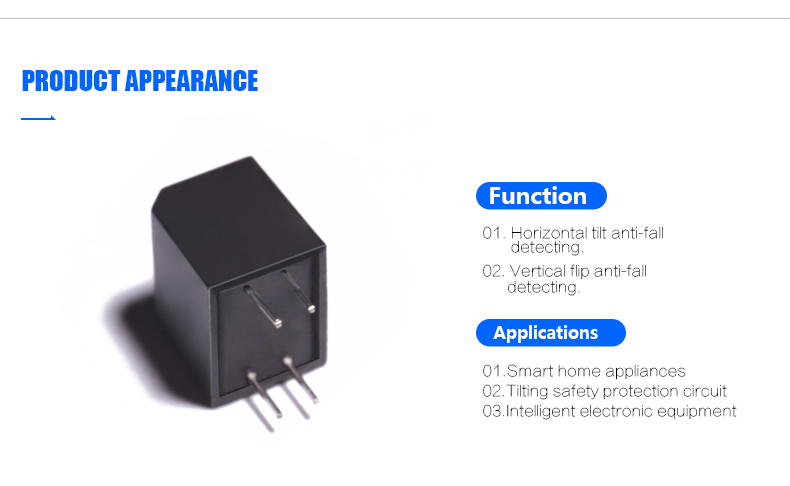

Eğim veya eğim koşullarının algılanmasını gerektiren uygulamalarda yaygın olarak kullanılır. Örneğin, otomatik kontrol veya güvenlik izleme amacıyla bir makinenin veya ekipmanın eğimini izlemek için kullanılabilir. Bu tip sensör aynı zamanda bazı oyun ekipmanlarında, elektronik oyuncaklarda veya eğim ölçüm cihazlarında da yaygın olarak kullanılmaktadır.
Fotoelektrik Anahtarın çalışma süreci aşağıdaki gibidir:
- Işık huzmesi nesneler tarafından engellenmediğinde fotoelektrik sensör tarafından alınan ışık yoğunluğu nispeten yüksektir ve yüksek düzeydedir.
- Bir nesne ışık ışınını engellediğinde fotoelektrik sensör tarafından alınan ışık yoğunluğu azalır ve çıkış sinyalinin düşük seviyeli olmasına neden olur.
- Işık ışınının engeli tekrar kaldırıldığında, fotoelektrik sensör ışık yoğunluğunun eski haline döndüğünü algılar ve çıkış sinyali yüksek seviyeye döner.
Bu noktada top, nesne algılandığında diğer uçta olacak, nesne kaldırıldığında ise orijinal konumuna geri dönecektir. Bu nedenle fotoelektrik sensörün durum değişimi ve bilyanın konum değişimi anahtarın durumunu birlikte belirler.
- Modeli: BL-1250-20 eğim sensörü
- Prensip: Eğim açısı koruma fonksiyonu
- Ürün adı: Fotoelektrik eğim anahtarı
- Tür: Elektronik PCB Düzeneği
- Malzeme: yüksek sıcaklığa dayanıklı mühendislik plastiği
- Amaç: eğim algılama

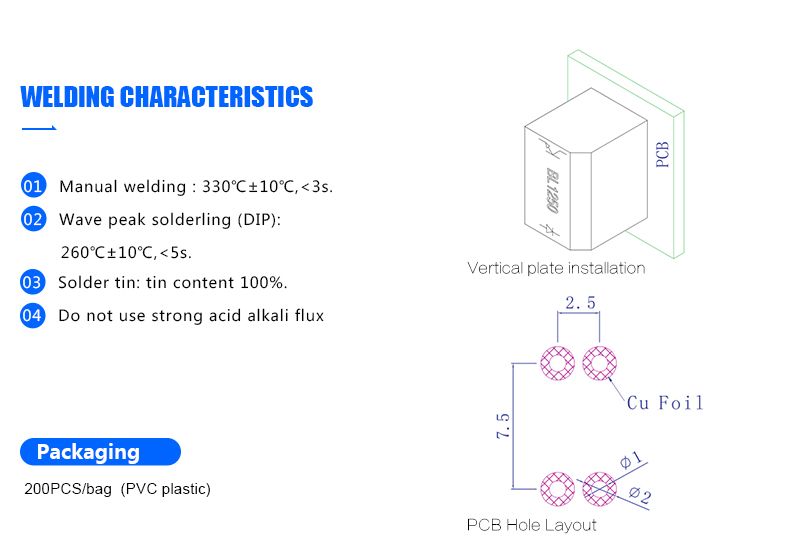

- Kurulum yöntemi: PCB kartına dikey olarak monte edilir
- Gerilim: 5v
- Maksimum akım: <20mA
- Maksimum voltaj: <12V
- Ömrü: 100.000 saate kadar

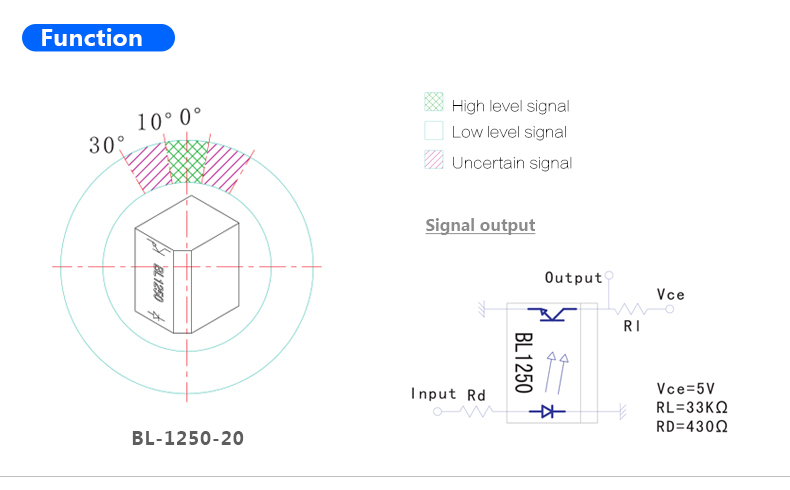

- Ürün geniş kenarda olduğunda çıktı yüksek düzeydedir.
- Ürünler herhangi bir yöne eğildiğinde ve 20 ±10 dereceden fazla eğim yaptığında çıktı düşük seviyede olur.
| File No | output level | Tilt direction | Tilt angle | output level |
| BL-1250-20 | broadside/high level | omni 360 degree tilt detecting | Exceed20±10° | low level |
| BL-1250-30 | broadside/high level | omni 360 degree tilt detecting | Exceed30±10° | low level |
| BL-1250-45 | broadside/high level | omni 360 degree tilt detecting | Exceed45±10° | low level |
| BL-1250-60 | broadside/high level | omni 360 degree tilt detecting | Exceed60±10° | low level |
01.BL- 1250 her yerde 360 derece eğim tespit edebilir.
02.Ürünler geniş kenarda olduğunda çıktı yüksek düzeydedir.
02.Ürünler geniş kenarda olduğunda çıktı yüksek düzeydedir.
03.Ürünler herhangi bir yöne ve 20±10 dereceden fazla eğildiğinde çıktı düşük seviyede olur.
04.Bu anahtar çıkışı MCU, I/O kontrol devresini tetikleyebilir.
04.Bu anahtar çıkışı MCU, I/O kontrol devresini tetikleyebilir.
| 1 | Voltage | 4.5-5V |
| 2 | Current | 6-10mA |
| 3 | Conductive time | Continuous conduction |
| 4 | OperatingTemperature | -25℃ to 85℃ |
| 5 | Storage Temperature | Operating: -40℃ to 80℃ |
| 6 | Pull force of terminal | 500gf for 1 minute |
| 7 | Humidity | 40℃/95% RH |
| 8 | Operating lifespan | 1,000,000 times, 2Hz |
| 9 | Electrical lifespan | 30,000 hours I F =10mA,Vce=5V |
