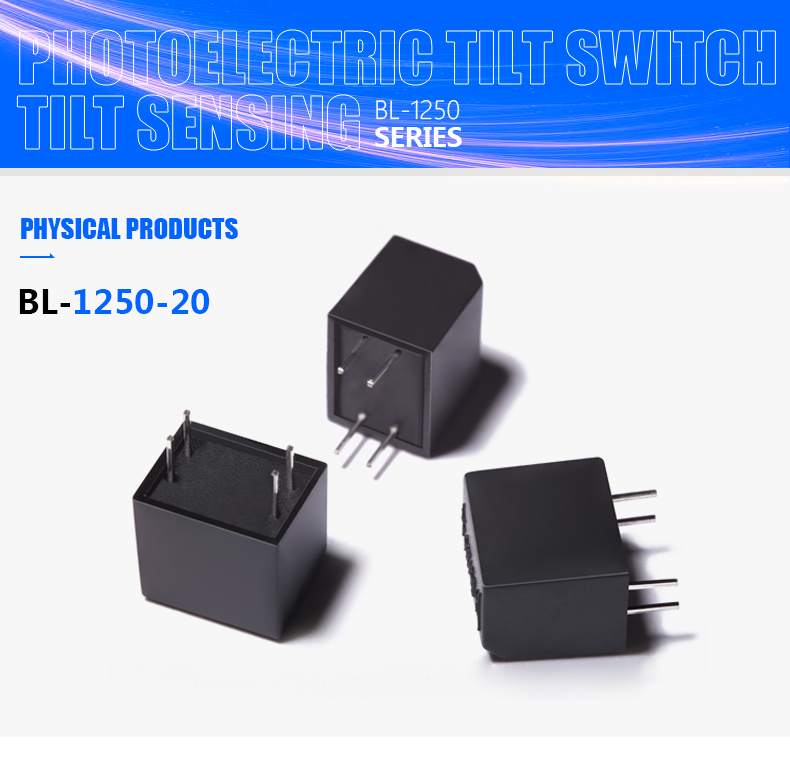

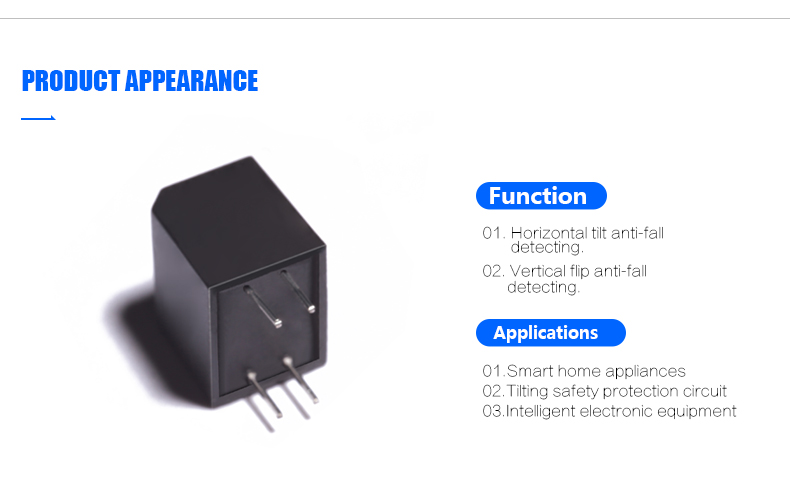

BL-1250-20 光電ボールチルトスイッチ

BL-1250は光電ボールチルトスイッチ、光電センサーと傾き検出器を組み合わせた技術です。 ボールと高感度の光電センサーが含まれています。 物体が傾いたり、傾きが変化するとボールの位置も変化し、光電センサーが光の変化を検出します。

傾きや傾斜状態の検出が必要なアプリケーションで一般的に使用されます。 たとえば、自動制御や安全監視のために機械や装置の傾きを監視するために使用できます。 このタイプのセンサーは、一部のゲーム機器、電子玩具、傾斜測定器などでもよく使用されています。

光電スイッチの動作プロセスは次のとおりです：

• 光線が遮蔽物に遮られていない場合、光電センサが受光する光量は比較的大きく、ハイレベルな状態となる。
• 光が遮られると光電センサの受光量が減少し、出力信号がローレベルになります。
• 再び光線の遮断が解除されると、光電センサーが光量の回復を検知し、出力信号はハイレベルに戻ります。

このとき、物体が検出されるとボールは反対側にあり、物体が取り除かれると元の位置に戻ります。 したがって、光電センサーの状態変化とボールの位置変化が合わせてスイッチの状態を決定します。

• モデル: BL-1240-20 傾斜センサー
• 原理：傾斜角保護機能
• 製品名: 光電チルトスイッチ
• タイプ: 電子 PCB アセンブリ
• 材質：高温耐性エンジニアリングプラスチック
• 目的: 傾き検出

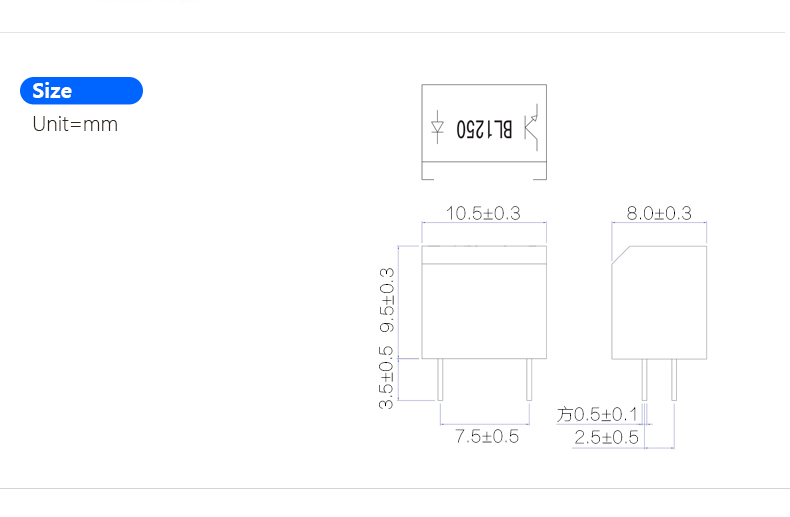

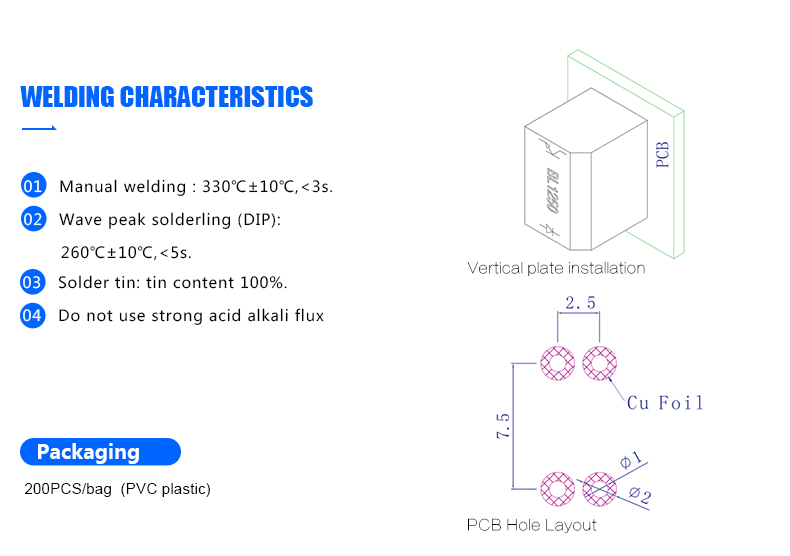

• 設置方法: PCB ボードに垂直に設置
• 電圧: 5v
• 最大電流:<20mA
• 最大電圧:<12V
• 寿命: 最大10万時間

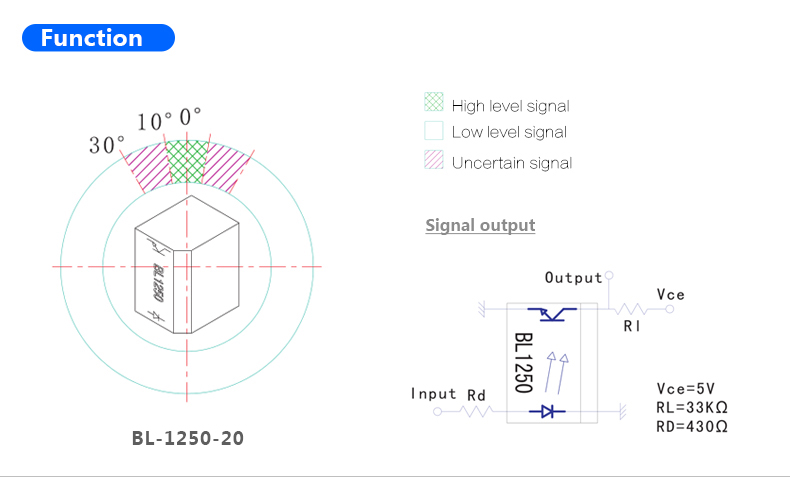

• 製品がブロードサイドの場合、出力はハイレベルです。
• 製品が任意の方向に傾いた場合20 ± 10 度を超えると、出力はローレベルになります。

01.BL-1250 は全方位 360 度の傾き検出が可能です。
02.製品がブロードサイドの場合、出力はハイレベルです。

03.製品が任意の方向に20±10度以上傾くと、出力はローレベルになります。
04.このスイッチ出力は、MCU、I / O制御回路をトリガーできます。
