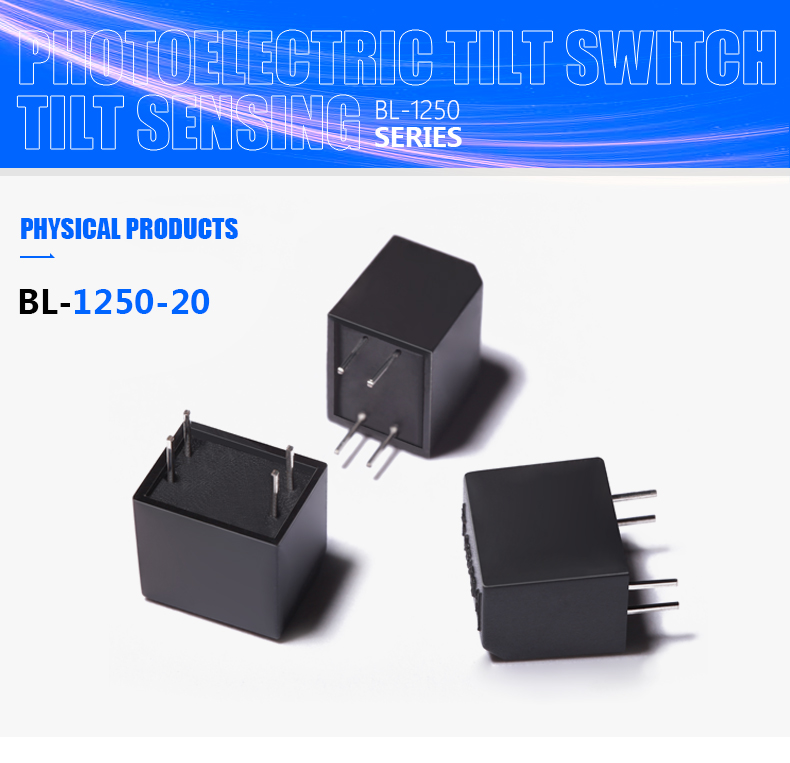

BL-1250-20 광전 볼 틸트 스위치

BL-1250광전 볼 틸트 스위치은 광전센서와 기울기 감지기를 결합한 기술이다. 여기에는 공과 민감한 광전 센서가 포함되어 있습니다. 물체가 기울거나 기울기가 변하면 그에 따라 공의 위치도 변하고 광전 센서가 빛의 변화를 감지합니다.

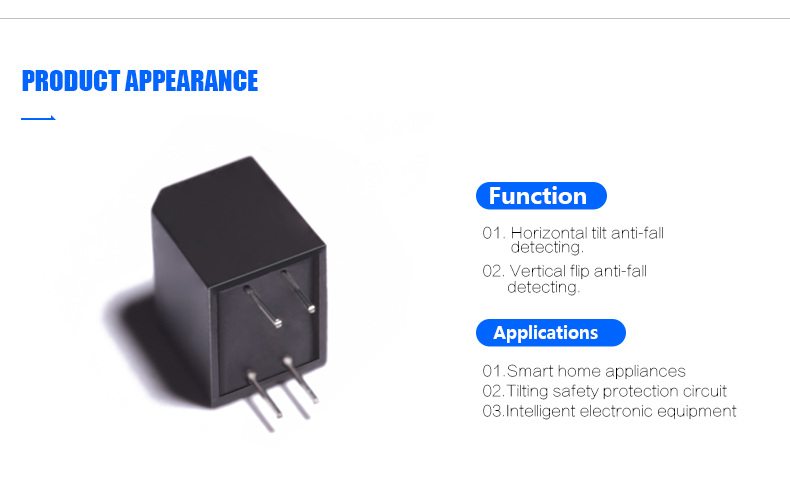

기울기 또는 경사 조건을 감지해야 하는 응용 분야에 일반적으로 사용됩니다. 예를 들어, 자동 제어나 안전 모니터링을 위해 기계나 장비의 기울기를 모니터링하는 데 사용할 수 있습니다. 이러한 유형의 센서는 일부 게임 장비, 전자 장난감 또는 경사 측정 장비에도 일반적으로 사용됩니다.

광전 스위치의 작동 과정은 다음과 같습니다.

• 광선이 물체에 의해 차단되지 않을 때 광전 센서가 수신하는 빛의 강도는 상대적으로 높고 높은 수준의 상태입니다.
• 물체가 광선을 차단하면 광전 센서가 수신하는 빛의 강도가 감소하여 출력 신호가 낮은 수준이 됩니다.
• 광선이 다시 차단 해제되면 광전 센서는 광도가 복원되었음을 감지하고 출력 신호가 높은 레벨로 돌아갑니다.

이 시점에서 물체가 감지되면 공은 반대쪽 끝에 있고 물체가 제거되면 원래 위치로 돌아갑니다. 따라서 광전 센서의 상태 변화와 볼의 위치 변화가 함께 스위치의 상태를 결정합니다.

• 모델: BL-1240-20 기울기 센서
• 원리: 경사각 보호 기능
• 제품명 : 광전 틸트 스위치
• 유형: 전자 PCB 어셈블리
• 재질: 고온 내성 엔지니어링 플라스틱
• 목적: 기울기 감지

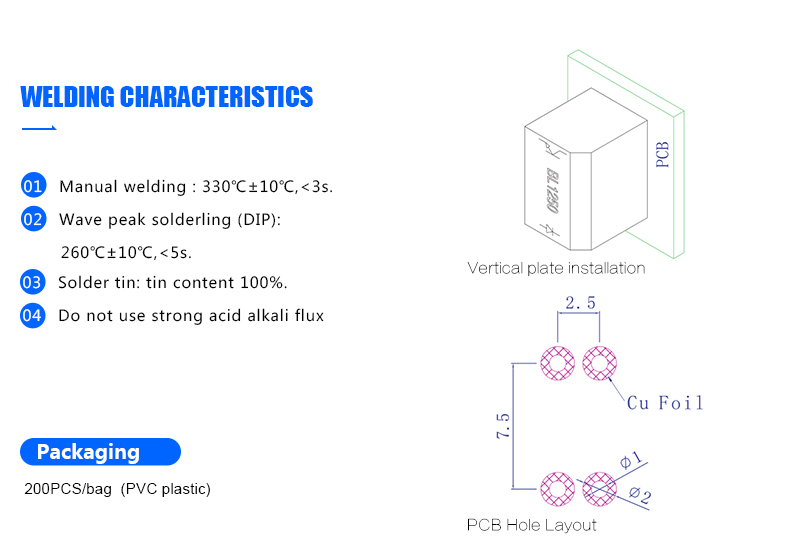

• 설치 방법: PCB 보드에 수직으로 설치
• 전압: 5v
• 최대 전류: <20mA
• 최대 전압: <12V
• 수명: 최대 100,000시간

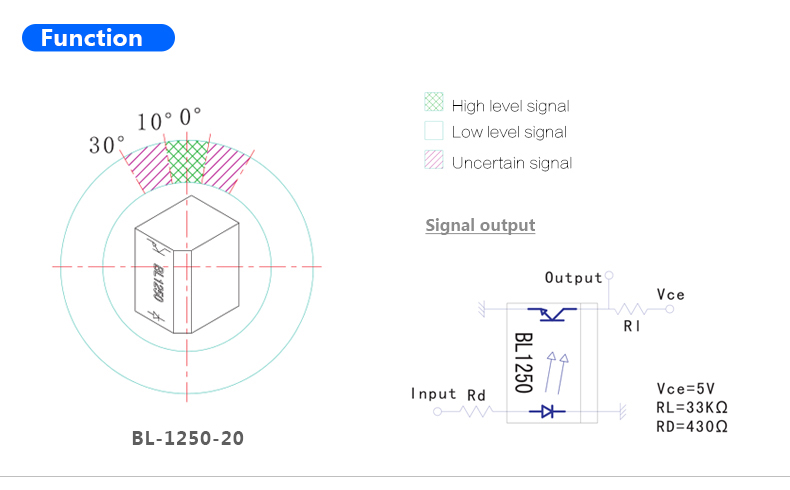

• 제품이 옆면이면 출력이 높은 수준입니다.
• 제품이 어떤 방향으로 기울어지는 경우20 ±10도 이상일 경우 출력은 로우 레벨입니다.

01.BL-1250은 전방향 360도 기울기 감지가 가능합니다.
02. 제품이 측면일 때 출력이 높다.

03.제품이 어느 방향으로든 기울어져 20±10도 이상 기울어지면 출력이 로우 레벨이 됩니다.
04. 이 스위치 출력은 MCU, I/O 제어 회로를 트리거할 수 있습니다.
