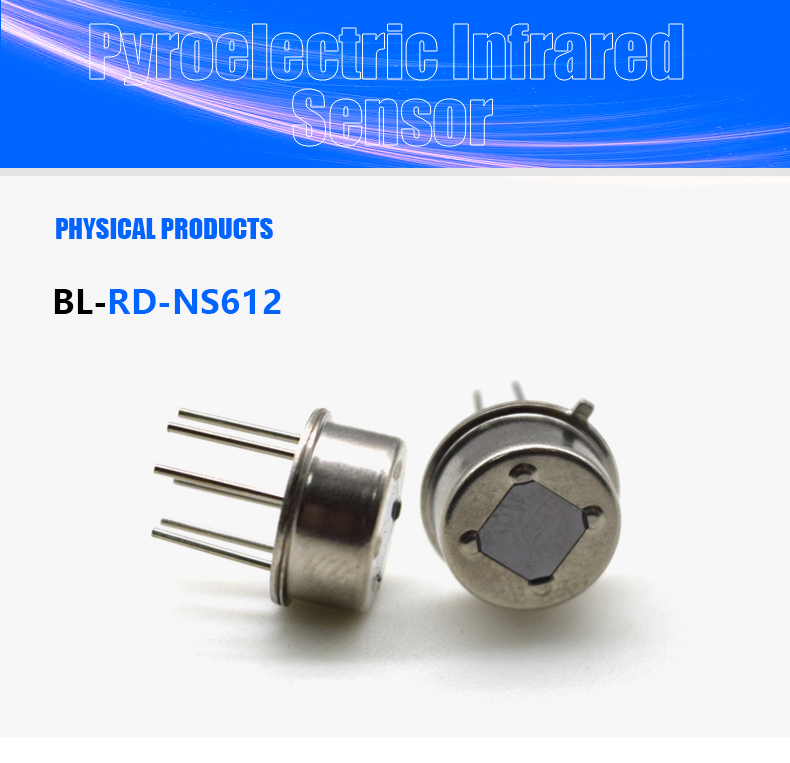

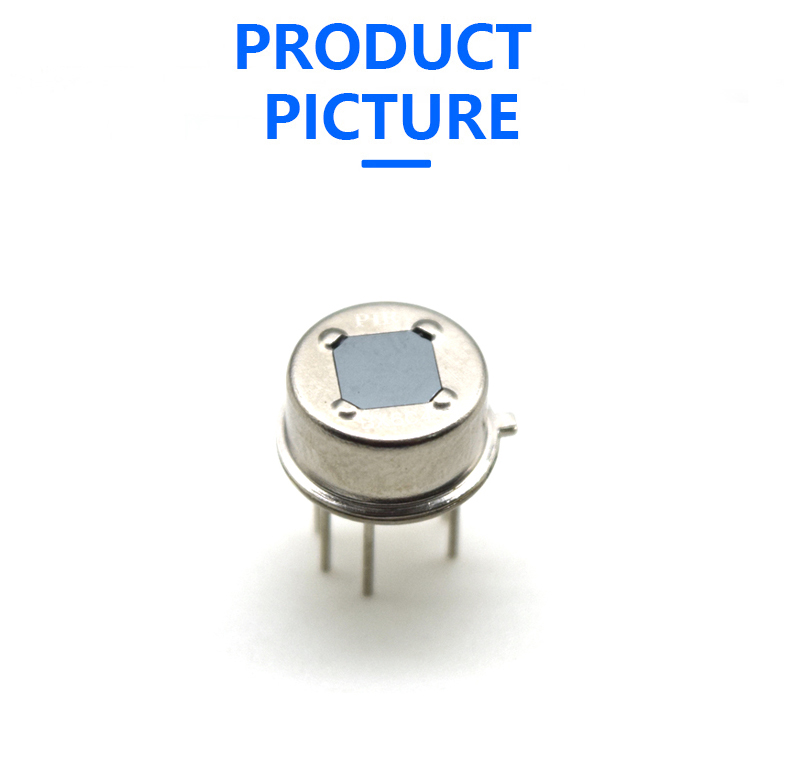

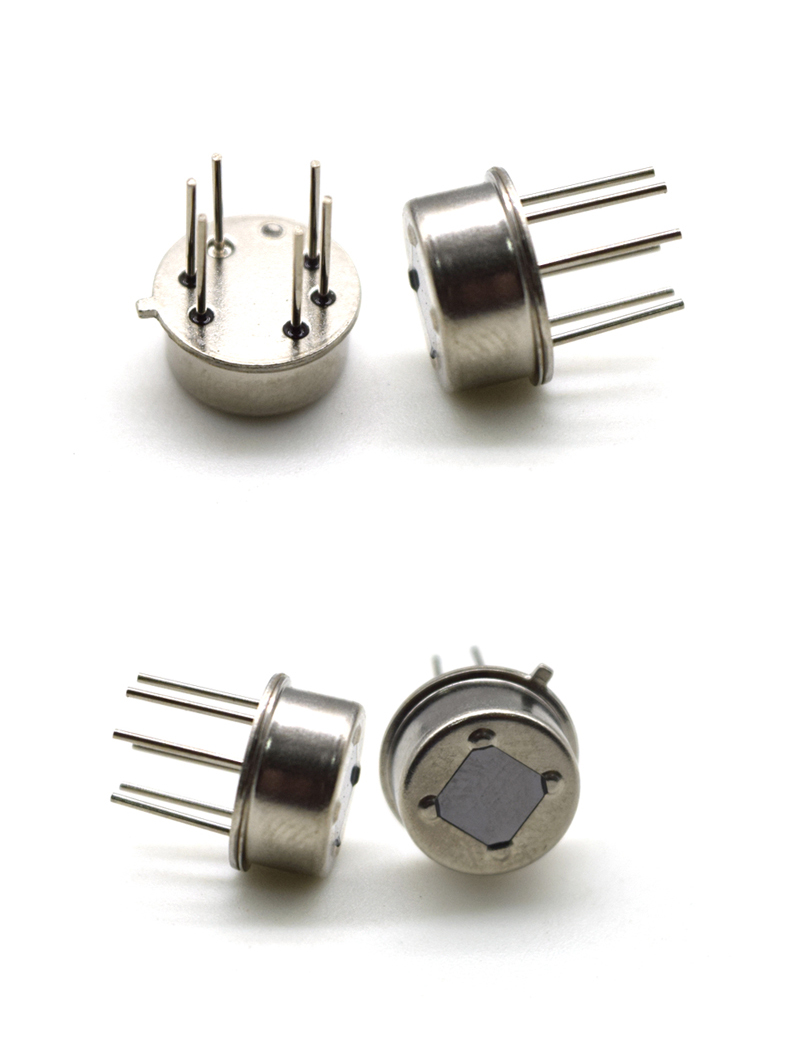

BL-RD-NS612 인간 초전형 적외선 센서
BL-RD-NS612
최소 주문
1 조각
수량:
- 시리즈:초전형 적외선 센서
- 특징:디지털 신호 처리, 문의하기
- 장착 유형:디지털 신호 출력, 문의하기
- 설명:BL-RD-NS612
- 모델 번호:BL-RD-NS612
- 원산지: 중국 광동
- 브랜드 이름:GBeelee
- 용도 : 휴대 전화, WiFi 등
- 이론:디지털 신호 처리
- 출력: 드리프트 및 노화 없음
- 브랜드:연락처
- 증폭기 유형:연락처
- 전압 - 공급:2.2~3.7V
- 출력 유형:0V
- 전류 - 공급:9μA
- 작동 온도:-30~70
- 해상도(비트):%
- 전류 - 공급(최대):15μA
- 포장:연락처
- 빈도:7
- 출력 구성:0.44Hz
- 전류:12μA
- 전압 등급:0.4V~1.2V
- 운영 인력:연락처
- 산소 범위:연락처
- 습도 범위:연락처
- 크기:문의

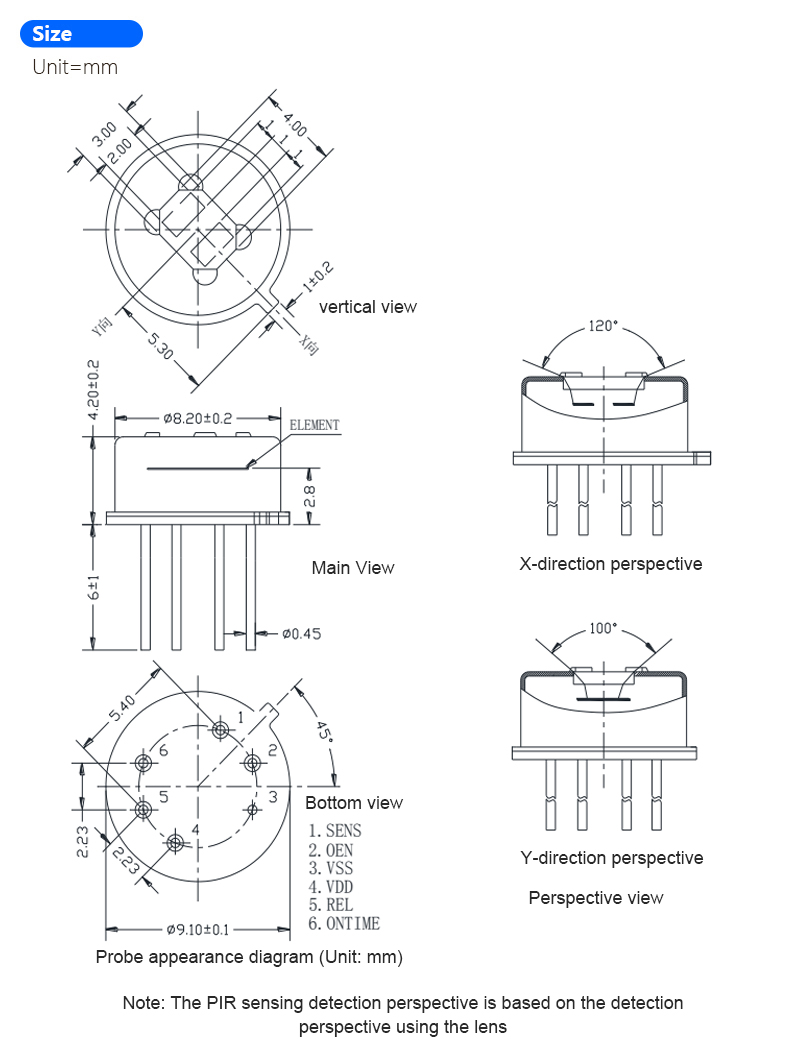

- 크기/치수: 3*4mm
- 측정 범위:연락처
- 해결 방법:연락처
- 인터페이스:연락처
- 기술:연락처
- 감지 범위:12M(렌즈 SB-F-02)
- 전류 - 출력(최대):2.2-3.7V
- 대역폭:연락처
- 기능:연락처
- 가속 범위:연락처
- 감도(LSB/g):100μV
- 감도(mV/g):100~1900μV
- 감도(LSB/(°/s)):100~1900μV
- 감도(mV/°/s):100~1900μV
- 감지 거리: 12M(렌즈 SB-F-02)
- 전류 - 출력:-10~10MA
- 전력 - 정격:연락처
- 전압 - 출력 차이(일반) @ 거리:연락처
- 전압 - 출력(일반) @ 거리:연락처
- 전압 - 최대:연락처
- 전압 - DC 역방향(Vr)(최대):연락처
- 전력 - 최대:연락처
- 감지 대상:연락처
- 빛 감지:연락처
- 저항:연락처
- 저항 공차:연락처
- 온도 감지 - 지역:연락처
- 온도 감지 - 원격:연락처
- 현재 등급 - AC:연락처
- 현재 등급 - DC:연락처
- 공차:연락처
- 전압 - 정격:연락처
- 유량 센서 유형:연락처
- 전압 - 입력:연락처
- 신청:저희에게 연락하십시오
- 출력 기능:연락처
- D/C:연락처
- 상호 참조:연락처
- 작동 온도:-30~70 ℃
- 모든 핀에 흐르는 전류:-100~100mA
- 보관 온도:-40 ~80 ℃
- 일반 전압:2.2~3.7V
- 공급 전류:9 ~11μA
- 감도 임계값:90~2000μV
- 탐정 파장: 5~14 음
- 낮은 출력 전류: 10mA
- 출력 전류 높음:-10mA
- 낮은 REL 출력 잠금 시간: 2s

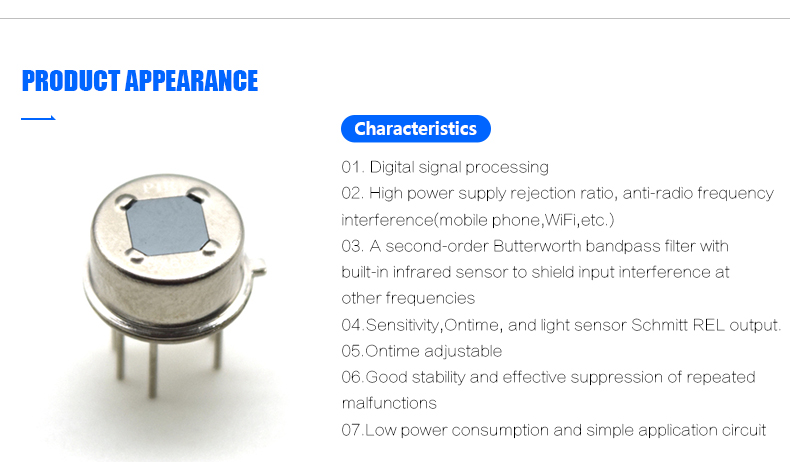

BL-RD-NS612는 전자파 차폐 하우징에 디지털 제어 회로와 인체 감지 센서를 통합한 PIR 센서 유형입니다. 인체 감지 센서는 감지된 인체 움직임 신호를 매우 높은 전류를 통해 디지털 지능형 집적 회로 칩에 연결합니다. 임피던스 차동 입력 회로 및 디지털 지능형 집적 회로는 신호를 ADC 디지털 신호로 변환합니다. PIR 신호가 선택한 디지털 임계값을 초과하면 시간 제한 REL 레벨 출력이 있습니다. OEN 활성화 단자를 통해 REL 출력 또는 광센서를 통한 자동 제어가 가능합니다. 감도 및 시간 매개변수는 부분 전압 저항기를 통해 설정됩니다. 모든 신호 처리는 칩에서 수행됩니다.
1. 절대 최대 등급 | ||||||||||||
전기적 특성(아래 나열된 특성을 벗어나면 장치가 영구적으로 손상될 수 있습니다. 절대 최대 정격에 노출되면 장치 신뢰성에 영향을 미칠 수 있습니다.) | ||||||||||||
매개변수 | 상징 | 최소 | 맥스 | 단위 | 비고 | |||||||
작동 온도 | TST | -30 | 70 | ℃ | ||||||||
모든 핀에 전류 | 안으로 | -100 | 100 | 엄마 | ||||||||
보관 온도 | TST | -40 | 80 | ℃ | ||||||||
2. 작동 조건(달리 명시하지 않는 한 T=25°C, Vdd=3V) | ||||||||||||
매개변수 | 상징 | 최소 | 유형 | 맥스 | 단위 | 비고 | ||||||
정규전압 | VDD | 2.2 | 3 | 3.7 | V | |||||||
공급 전류 | IDD | 9 | 9.5 | 11 | μA | |||||||
민감도 임계값 | VSENS | 90 | 2000 | μV | ||||||||
탐정 파장 | λ | 5 | 14 | 음 | ||||||||
출력 REL | ||||||||||||
출력 전류가 낮음 | 인공수정체 | 10 | 엄마 | 볼륨<1V<1V | ||||||||
출력 전류 높음 | 아이오 | -10 | 엄마 | VOH>(VDD-1V) | ||||||||
낮은 REL 출력 잠금 시간 | 톨 | 2 | s | Non-adjustable | ||||||||
High REL output delay time | TOH | 2 | 3600 | s | ||||||||
Inputs SENS, ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Input OEN | ||||||||||||
Input low voltage | VIL | 0.8V-1.2V (Hysteresis zone) | 0.8 | V | Voltage threshold from high to low | |||||||
Input high voltage | VIH | 1.2 | V | Voltage threshold from low to high | ||||||||
Input current | II | -1 | 1 | μA | VSS | |||||||
