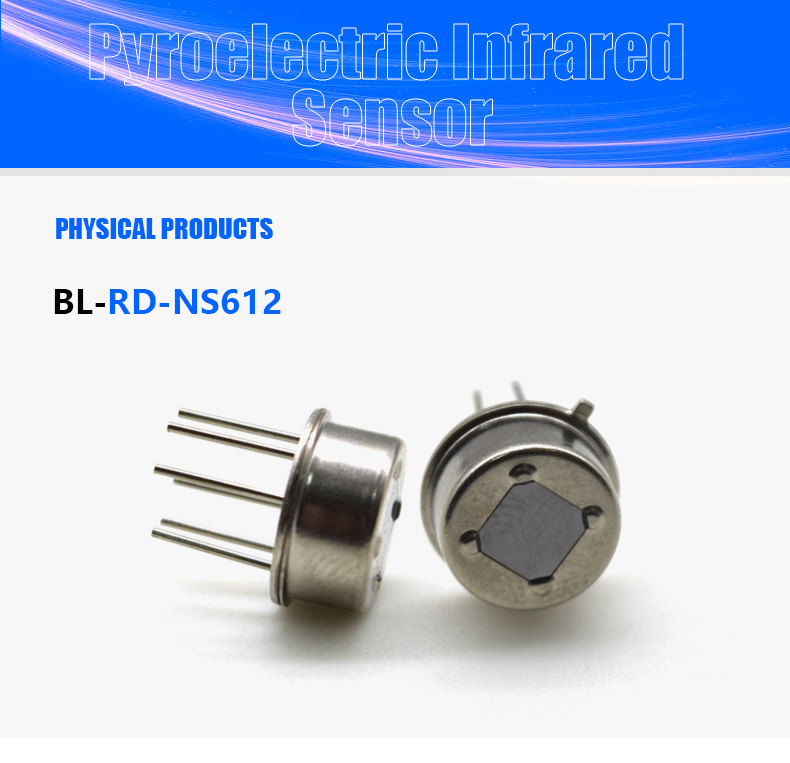

BL-RD-NS612 人体焦電型赤外線センサー
BL-RD-NS612
最小注文
1 ピース
数量:
- シリーズ:焦電型赤外線センサー
- 特長：デジタル信号処理、お問い合わせ
- 取り付けタイプ:デジタル信号出力、お問い合わせください
- 説明:BL-RD-NS612
- モデル番号:BL-RD-NS612
- 原産地:中国広東省
- ブランド名:GBeelee
- 使用法:携帯電話、WiFiなど。
- 理論:デジタル信号処理
- 出力: ドリフトや経年変化なし
- ブランド:お問い合わせ
- アンプの種類:お問い合わせ
- 電圧 - 供給:2.2~3.7V
- 出力タイプ:0V
- 電流 - 供給:9μA
- 動作温度:-30~70
- 解像度 (ビット):%
- 電流 - 供給 (最大):15μA
- 包装:お問い合わせ
- 周波数:7
- 出力構成:0.44Hz
- 電流:12μA
- 定格電圧:0.4V〜1.2V
- 動作力:お問い合わせ
- 酸素範囲:お問い合わせ
- 湿度範囲:お問い合わせください
- サイズ:お問い合わせください

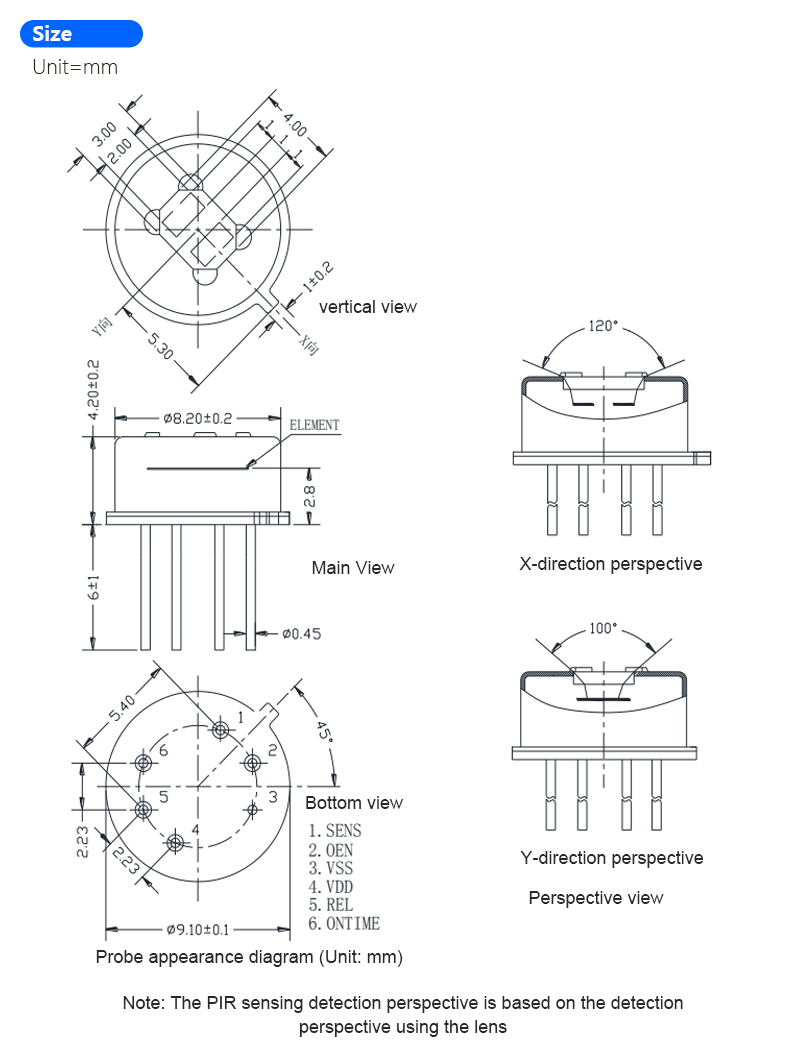

- サイズ/寸法:3*4mm
- 測定範囲:お問い合わせください
- 解決策:お問い合わせください
- インターフェース:お問い合わせ
- テクノロジー:お問い合わせ
- 検知範囲:12M (レンズ SB-F-02)
- 電流 - 出力 (最大):2.2-3.7V
- 帯域幅:お問い合わせ
- 機能:お問い合わせ
- 加速範囲:お問い合わせください
- 感度(LSB/g):100μV
- 感度(mV/g):100~1900μV
- 感度(LSB/(°/s)):100~1900μV
- 感度(mV/°/s):100~1900μV
- 検出距離:12M (レンズ SB-F-02)
- 電流 - 出力:-10~10MA
- 電力 - 定格:お問い合わせください
- 電圧 - 出力差 (標準) @ 距離: お問い合わせください
- 電圧 - 出力 (標準) @ 距離: お問い合わせください
- 電圧 - 最大:お問い合わせください
- 電圧 - DC 逆方向 (Vr) (最大):お問い合わせください
- パワー - 最大:お問い合わせください
- 検出物体:お問い合わせ
- センシングライト:お問い合わせ
- 抵抗:お問い合わせください
- 抵抗許容差:お問い合わせください
- 温度検知 - ローカル:お問い合わせ
- 温度検知 - リモート:お問い合わせ
- 定格電流 - AC:お問い合わせください
- 定格電流 - DC:お問い合わせください
- 公差:お問い合わせ
- 電圧 - 定格:お問い合わせください
- 流量センサーのタイプ: お問い合わせ
- 電圧 - 入力:お問い合わせください
- アプリケーション:お問い合わせ
- 出力機能:お問い合わせ
- D/C:お問い合わせ
- 相互参照:お問い合わせ
- 動作温度:-30~70℃
- 任意のピンへの電流:-100~100 mA
- 保存温度:-40〜80℃
- 通常電圧:2.2~3.7 V
- 供給電流:9 ~11 μA
- 感度閾値:90~2000μV
- 検出波長:5~14um
- 低出力電流:10mA
- 出力電流高:-10mA
- 低REL出力ロック時間：2秒

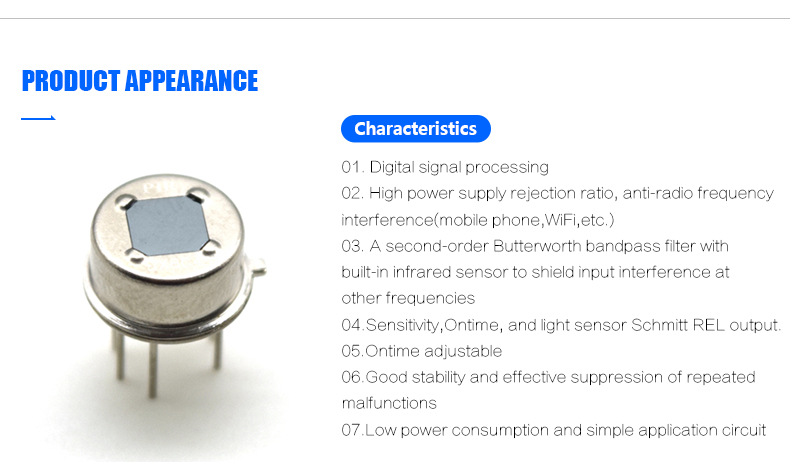

BL-RD-NS612 は、デジタル制御回路と人体検知センサーを電磁シールドハウジングに統合したタイプの PIR センサーです。人体検知センサーは、感知した人の動きの信号を、非常に高い信号を介してデジタルインテリジェント集積回路チップに結合します。インピーダンス差動入力回路に接続され、デジタル インテリジェント集積回路が信号を ADC デジタル信号に変換します。PIR 信号が選択されたデジタルしきい値を超えると、タイミングを合わせた REL レベル出力が行われます。 OEN イネーブル端子により、REL 出力または光センサーによる自動制御が可能になります。感度と時間パラメータは分電圧抵抗器を介して設定されます。すべての信号処理はチップ上で行われます。
1.絶対最大定格 | ||||||||||||
電気的特性 (以下にリストされているものを超えると、デバイスに永久的な損傷を与える可能性があります。絶対最大定格にさらされると、デバイスの信頼性に影響を与える可能性があります。) | ||||||||||||
パラメータ | シンボル | 分 | マックス | ユニット | 備考 | |||||||
動作温度 | TST | -30 | 70 | ℃ | ||||||||
任意のピンへの電流 | の中へ | -100 | 100 | ミリアンペア | ||||||||
保管温度 | TST | -40 | 80 | ℃ | ||||||||
2. 動作条件 (特に指定のない限り、T=25°C、Vdd=3V) | ||||||||||||
パラメータ | シンボル | 分 | タイプ | マックス | ユニット | 備考 | ||||||
通常の電圧 | VDD | 2.2 | 3 | 3.7 | V | |||||||
供給電流 | IDD | 9 | 9.5 | 11 | μA | |||||||
感度閾値 | VSENS | 90 | 2000 | μV | ||||||||
探偵の波長 | λ | 5 | 14 | えーっと | ||||||||
出力REL | ||||||||||||
出力電流が低い | IOL | 10 | ミリアンペア | VOL<1V<1V | ||||||||
出力電流が高い | IOH | -10 | ミリアンペア | VOH>(VDD-1V) | ||||||||
低い REL 出力ロック時間 | トール | 2 | s | Non-adjustable | ||||||||
High REL output delay time | TOH | 2 | 3600 | s | ||||||||
Inputs SENS, ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Input OEN | ||||||||||||
Input low voltage | VIL | 0.8V-1.2V (Hysteresis zone) | 0.8 | V | Voltage threshold from high to low | |||||||
Input high voltage | VIH | 1.2 | V | Voltage threshold from low to high | ||||||||
Input current | II | -1 | 1 | μA | VSS | |||||||
