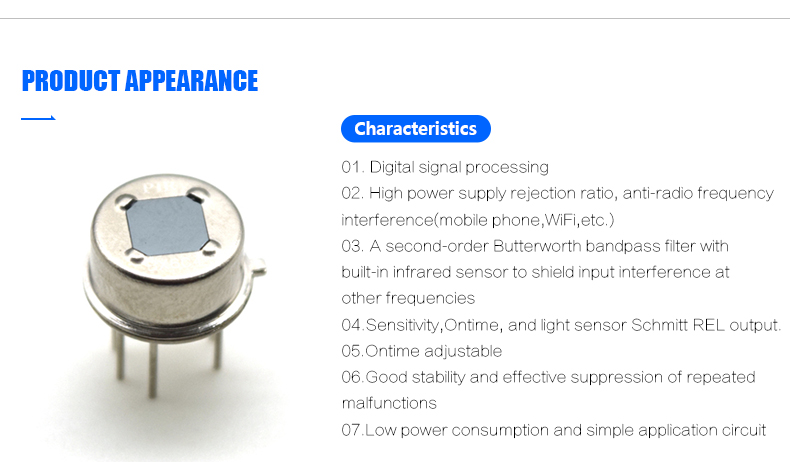

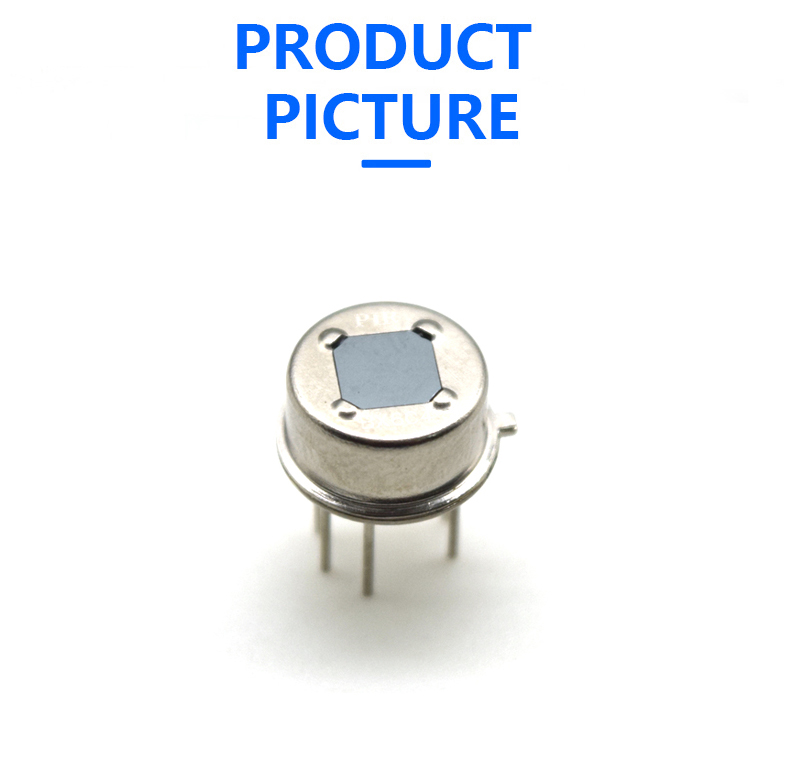

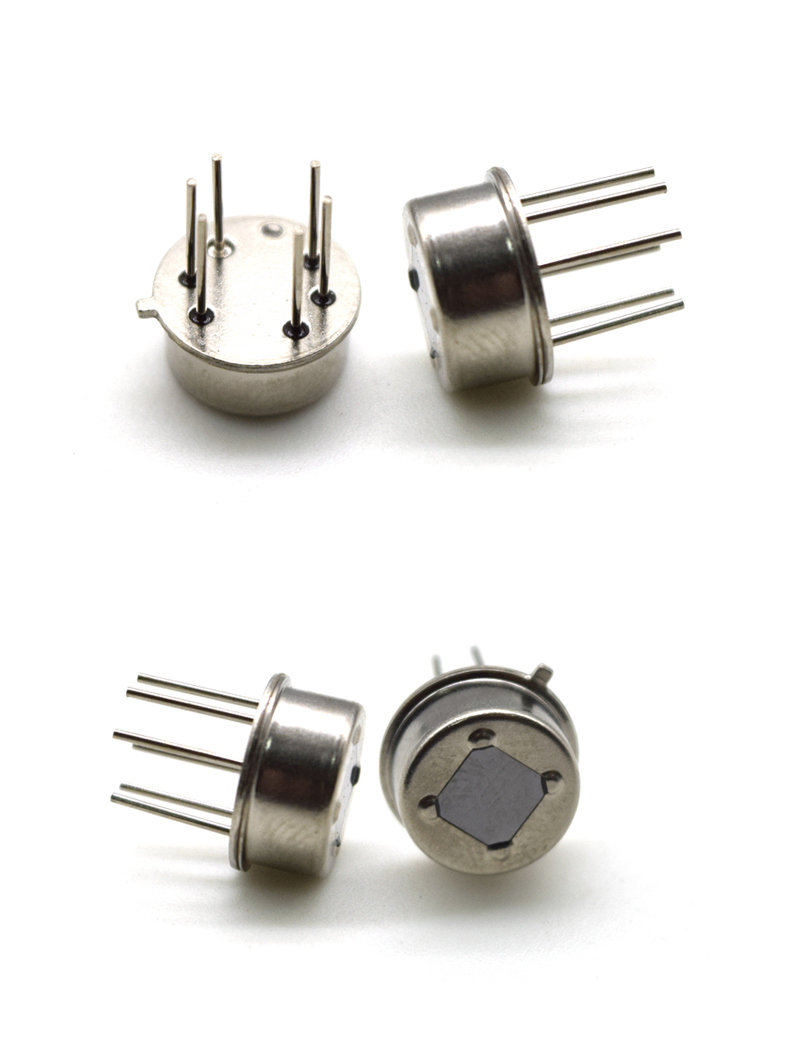

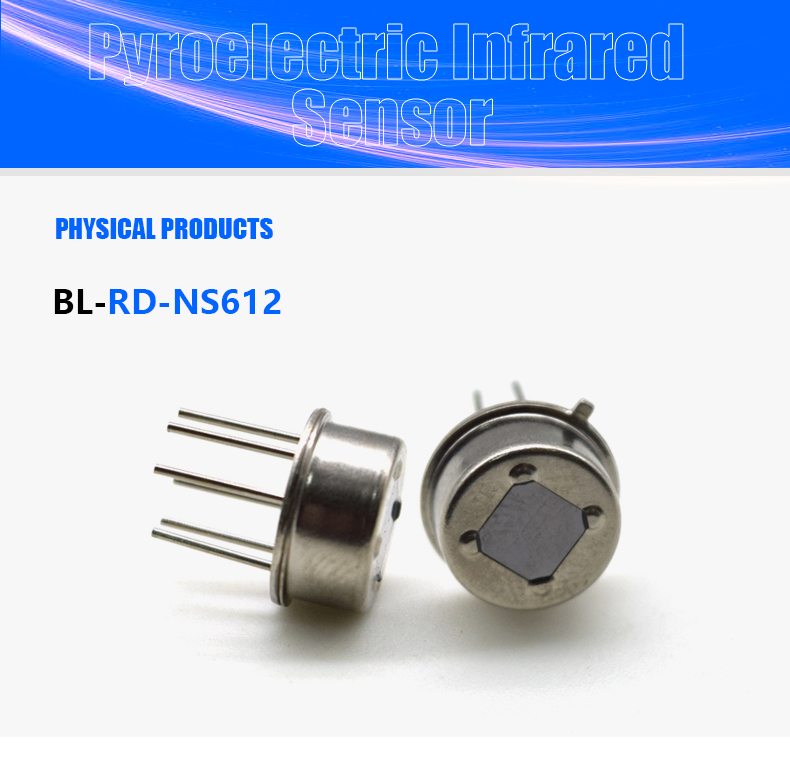

BL-RD-NS612 İnsan Piroelektrik Kızılötesi Sensör
BL-RD-NS612
Minimum sipariş
1 Parça
Miktar:
- Seri: Pyroelektrik Kızılötesi Sensör
- Özellikler:Dijital sinyal işleme, Bize Ulaşın
- Montaj Tipi:Dijital sinyal çıkışı, Bize Ulaşın
- Açıklama:BL-RD-NS612
- Model Numarası:BL-RD-NS612
- Menşe Yeri: Guangdong, Çin
- Marka Adı: GBeelee
- Kullanım: cep telefonu, WiFi vb.
- Teori: Dijital sinyal işleme
- Çıkış: sürüklenme ve yaşlanma yok
- Marka:Bize Ulaşın
- Amplifikatör Tipi:Bize Ulaşın
- Gerilim - Besleme: 2,2~3,7V
- Çıkış Tipi:0V
- Akım - Tedarik: 9μA
- Çalışma Sıcaklığı:-30~70
- Çözünürlük (Bit):%
- Akım - Besleme (Maks):15μA
- Ambalaj:Bize Ulaşın
- Frekans:7
- Çıkış Yapılandırması:0,44Hz
- Akım: 12μA
- Gerilim Değeri: 0,4V~1,2V
- Çalışma Gücü:Bize Ulaşın
- Oksijen Aralığı:Bize Ulaşın
- Nem Aralığı:Bize Ulaşın
- Boyut:Bize Ulaşın
- Boyut / Boyut: 3*4mm
- Ölçüm Aralığı:Bize Ulaşın
- Çözüm:Bize Ulaşın
- Arayüz:Bize Ulaşın
- Teknoloji:Bize Ulaşın
- Algılama Aralığı: 12M (lens SB-F-02)
- Akım - Çıkış (Maks):2,2-3,7V
- Bant Genişliği:Bize Ulaşın
- İşlev:Bize Ulaşın
- Hızlanma Aralığı:Bize Ulaşın
- Hassasiyet (LSB/g):100μV
- Hassasiyet (mV/g):100~1900μV
- Hassasiyet (LSB/(°/s)) :100~1900μV
- Hassasiyet (mV/°/s):100~1900μV
- Algılama Mesafesi: 12M (lens SB-F-02)
- Akım - Çıkış:-10~10MA
- Güç - Puan:Bize Ulaşın
- Gerilim - Çıkış Farkı (Tip) @ Mesafe:Bize Ulaşın
- Gerilim - Çıkış (Tip) @ Mesafe:Bize Ulaşın
- Gerilim - Maks:Bize Ulaşın
- Gerilim - DC Ters (Vr) (Maks):Bize Ulaşın
- Güç - Maksimum:Bize Ulaşın
- Algılama Nesnesi: Bize Ulaşın
- Işığı Algılama:Bize Ulaşın
- Direnç:Bize Ulaşın
- Direnç Toleransı:Bize Ulaşın
- Sıcaklık Algılama - Yerel:Bize Ulaşın
- Sıcaklık Algılama - Uzaktan Kumanda:Bize Ulaşın
- Güncel Derecelendirme - AC:Bize Ulaşın
- Güncel Derecelendirme - DC:Bize Ulaşın
- Hoşgörü:Bize Ulaşın
- Gerilim - Anma:Bize Ulaşın
- Akış Sensörü Tipi: Bize Ulaşın
- Gerilim - Giriş:Bize Ulaşın
- Uygulama:Bize Ulaşın
- Çıkış Fonksiyonu:Bize Ulaşın
- D/C:Bize Ulaşın
- Çapraz Referans:Bize Ulaşın
- Çalışma Sıcaklığı:-30~70 OC
- Herhangi bir pine giden akım:-100~100 mA
- Depolama Sıcaklığı:-40 ~80 OC
- Normal voltaj: 2,2~3,7 V
- Besleme akımı:9 ~11 μA
- Hassasiyet eşiği: 90~2000 μV
- Dedektif Dalga Boyu: 5~14 um
- Çıkış akımı düşük: 10mA
- Çıkış akımı yüksek:-10mA
- Düşük REL çıkış kilitleme süresi: 2s
BL-RD-NS612, bir dijital kontrol devresini ve bir insan algılama sensörünü elektromagenetik koruyucu muhafazaya entegre eden bir tür PIR sensörüdür. İnsan vücudu algılama sensörü, algılanan insan hareket sinyalini çok yüksek bir sinyal aracılığıyla dijital akıllı entegre devre çipine bağlar. empedans diferansiyel giriş devresi ve dijital akıllı entegre devre, sinyali bir ADC dijital sinyaline dönüştürür. PIR sinyali seçilen dijital eşiği aştığında, zamanlanmış bir REL seviyesi çıkışı vardır. OEN etkinleştirme terminali, REL çıkışını veya ışık sensörü aracılığıyla otomatik kontrolü etkinleştirir. Hassasiyet ve zaman parametreleri kısmi voltaj direnci aracılığıyla ayarlanır. Tüm sinyal işleme çip üzerinde yapılır.
1.Mutlak Maksimum Derecelendirmeler | ||||||||||||
Elektriksel özellikler (aşağıda listelenenlerin ötesinde cihazda kalıcı hasara neden olabilir. Mutlak maksimum değerlere maruz kalmak cihazın güvenilirliğini etkileyebilir.) | ||||||||||||
Parametre | Sembol | Min. | Maksimum | Birim | Notlar | |||||||
Çalışma sıcaklığı | TST | -30 | 70 | °C | ||||||||
Herhangi bir pine akım | İçine | -100 | 100 | mA | ||||||||
Saklama derecesi | TST | -40 | 80 | °C | ||||||||
2. Çalışma Koşulları (T=25°C, Vdd=3V，aksi belirtilmediği sürece) | ||||||||||||
Parametre | Sembol | Min. | Tip | Maksimum | Birim | Notlar | ||||||
Düzenli voltaj | VDD | 2.2 | 3 | 3.7 | V | |||||||
Besleme akımı | ID | 9 | 9.5 | 11 | μA | |||||||
Hassasiyet eşiği | VSENS | 90 | 2000 | μV | ||||||||
Dedektif Dalga Boyu | λ | 5 | 14 | hım | ||||||||
Çıkışlar REL | ||||||||||||
Çıkış akımı düşük | GİL | 10 | mA | HACİM<1V<1V | ||||||||
Çıkış akımı yüksek | IOH | -10 | mA | VOH>(VDD-1V) | ||||||||
Düşük REL çıkış kilitleme süresi | TOL | 2 | s | Non-adjustable | ||||||||
High REL output delay time | TOH | 2 | 3600 | s | ||||||||
Inputs SENS, ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Input OEN | ||||||||||||
Input low voltage | VIL | 0.8V-1.2V (Hysteresis zone) | 0.8 | V | Voltage threshold from high to low | |||||||
Input high voltage | VIH | 1.2 | V | Voltage threshold from low to high | ||||||||
Input current | II | -1 | 1 | μA | VSS | |||||||
