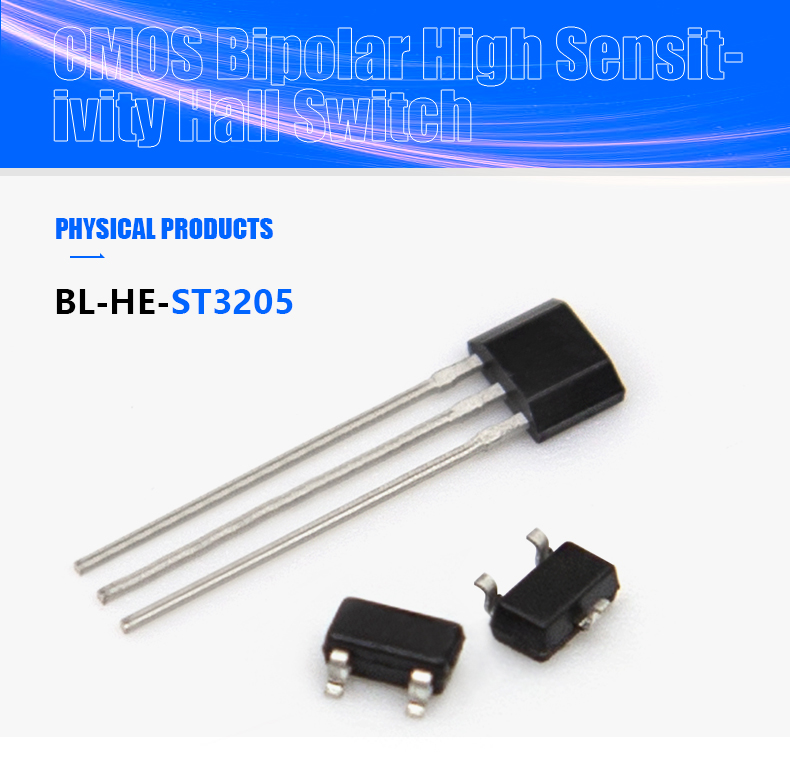

BL-HE-ST3205 양극 홀 효과 센서
BL-HE-ST3205
바이폴라 홀 스위치의 유도 방법: 자기장은 두 개의 자극 N과 S(양극 또는 음극 자기)를 가지므로 두 자극은 각각 바이폴라 홀 스위치의 켜짐 및 꺼짐(높음 및 낮음 레벨)을 제어합니다. 일반적으로 잠금 효과가 있습니다. 즉, 자극이 떠날 때 홀 출력 신호는 다른 자극이 유도될 때까지 변경되지 않습니다. 또한, 바이폴라 홀 스위치의 초기 상태는 무작위 출력이며, 이는 하이 레벨일 수도 있고 로우 레벨일 수도 있습니다.
최소 주문
1 조각
수량:
바이폴라 홀 스위치의 유도 방법: 자기장은 두 개의 자극 N과 S(양극 또는 음극 자기)를 가지므로 두 자극은 각각 바이폴라 홀 스위치의 켜짐 및 꺼짐(높음 및 낮음 레벨)을 제어합니다. 일반적으로 잠금 효과가 있습니다. 즉, 자극이 떠날 때 홀 출력 신호는 다른 자극이 유도될 때까지 변경되지 않습니다. 또한, 바이폴라 홀 스위치의 초기 상태는 무작위 출력이며, 이는 하이 레벨일 수도 있고 로우 레벨일 수도 있습니다.
- 모델 번호: BL-HE-ST3205
- 브랜드 이름: GBeelee
- 전원: 저전력 홀
- 유형: 양극 홀 효과 센서

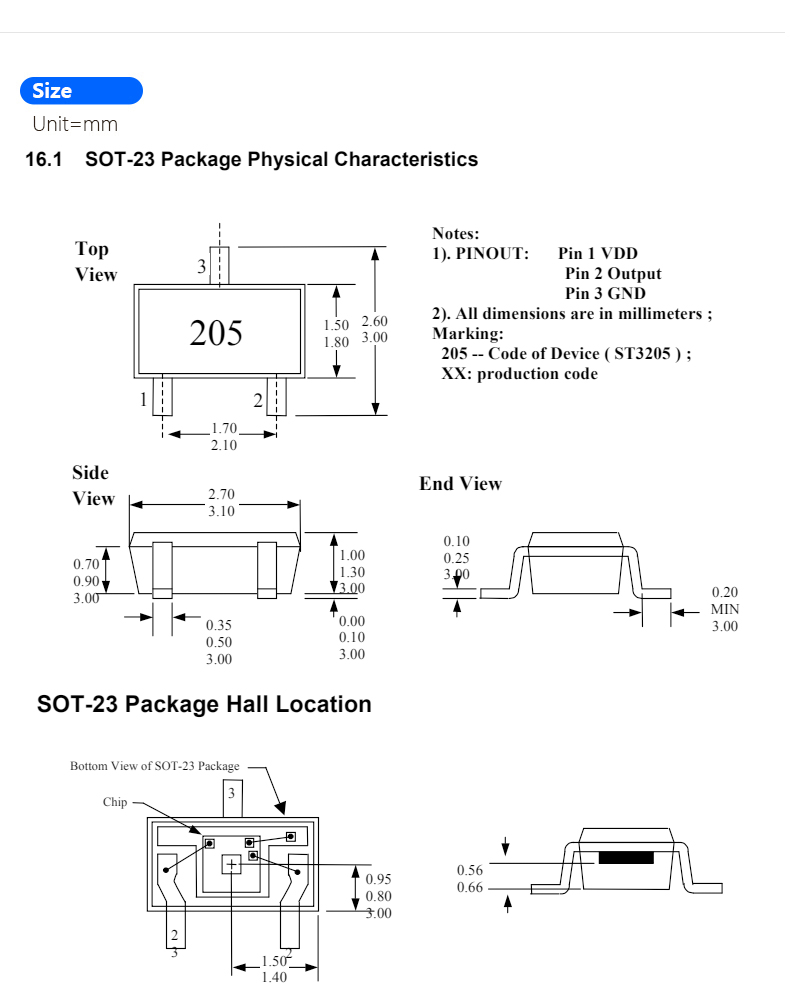

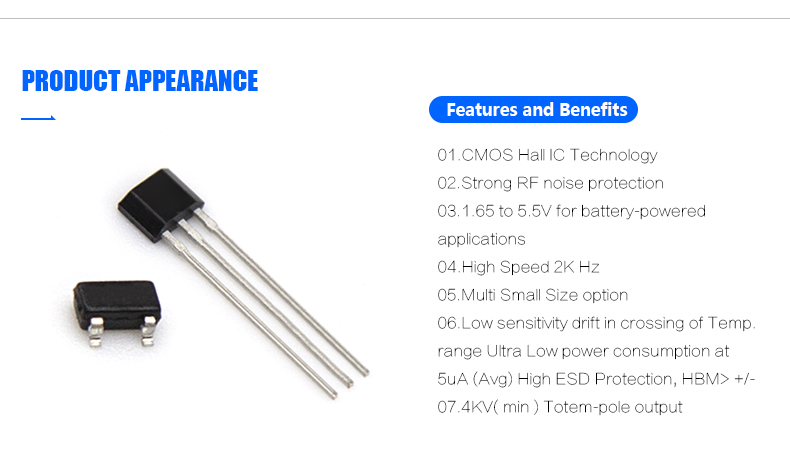

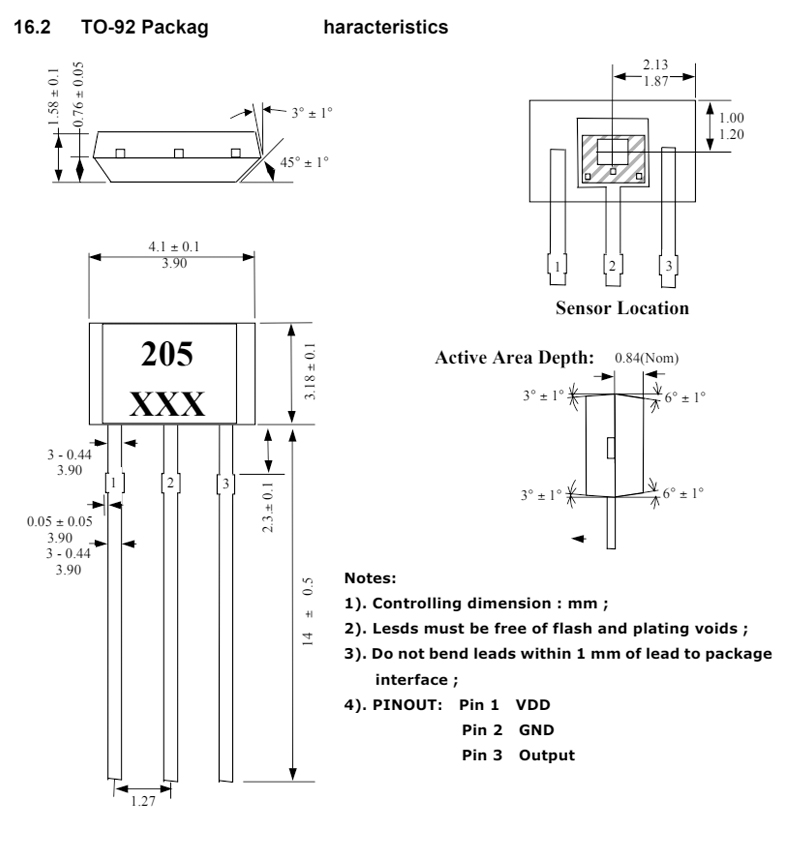

- 패키지: SOT23 홀 센서 및 TO92 홀 센서
- 감도: 매우 민감한 홀
- 공급 전압(작동):6V
- 공급 전류:1mA
- 출력 전압: 6V
- 출력 전류:1mA
- 작동 온도 범위:-40 ~ 85℃
- ESD 감도: 4000V
자기 SMD 센서
01.BL-HE-ST3205는 혼합 신호 CMOS 기술로 설계된 저전압 홀 효과 스위치입니다. 이 장치에는 전압 조정기, 고급 오프셋 취소 시스템을 갖춘 홀 센서, 푸시풀 출력 드라이버가 모두 단일 패키지에 통합되어 있습니다. 이 장치는 낮은 전압 레벨에서 낮은 전력 소비를 목표로 최적화된 성능을 갖춘 저전압 레귤레이터가 특징입니다.
02. 정상 작동 시 총 전력 소비는 일반적으로 3.3V 전원 사용 시 15μW입니다. BL-HE-ST3205의 작동 온도 범위는 -40°C ~ 85°C입니다.
| Parameter | Symbol | Test Conditions | Min | Typ | Max | Units |
| Operating voltage | VDD | Operating | 1.65 | 3.3 | 5.5 | V |
| Output High Voltage | VOH | B | VDD-0.2 | - | - | |
| Output Low Voltage | VOL | BopS | - | - | 0.2 | |
| Supply current1 | IDD1(AVG) | VDD=1.8V, Average | - | 25.0 | - | µA |
| Supply Current During Startup Time 1 | IDD1(EN) | VDD=1.8V, During Startup Time Value | - | 0.5 | - | mA |
| Supply Current During Standby Time 1 | IDD1(DIS) | VDD=1.8V, During Standby Time Value | - | 24.00 | - | µA |
| Supply current1 | IDD1(AVG) | VDD=3.0V, Average | - | 35.0 | - | µA |
| Supply Current During Startup Time 1 | IDD1(EN) | VDD=3.0V, During Startup Time Value | - | 0.9 | - | mA |
| Supply Current During Standby Time 1 | IDD1(DIS) | VDD=3.0V, During Standby Time Value | - | 30.0 | - | µA |
| Awake mode time | TAW | Operating | - | 15 | - | µS |
| Sleep mode time | TSL | Operating | - | 500 | - | µS |
1.Q: 샘플을 받을 수 있나요?
A: 그렇습니다, 우리는 당신의 테스트를 위한 무료 샘플을 제공해서 좋습니다, 무료로 저희에게 연락하고 당신이 필요로 하는 제품을 저희에게 말하십시오.
2.Q: 사용자 정의를 허용합니까?
A: 그렇습니다, 주문화가 허용됩니다, 상담을 위해 우리의 판매 직원에게 연락하십시오.
3.Q:기술적인 문제에 대한 도움을 제공할 수 있습니까?
A: 그렇습니다, 우리는 전자 스위치 산업에 있는 연구와 개발의 15년 이상을 가지고 있습니다. 구매 과정에서 기술적인 도움이 필요하면 언제든지 문의해 주세요.
4.Q: 얼마나 많은 유형의 스위치가 있습니까? 품질은 어떻습니까?
A : 우리는 귀하가 선택한 10 가지 유형의 스위치를 보유하고 있으며 당사의 모든 제품은 ROHS 및 REACH를 통과했습니다. 귀하의 품질 표준을 확실히 충족시킬 수 있다고 믿으십시오.
5.Q: 광전 스위치의 장점은 무엇입니까?
A: 우리의 광전 스위치는 비기계적 트리거링으로 신호를 더욱 안정적이고 신뢰할 수 있게 하며 정밀 내장 각도 가이드 구조, 높은 트리거링 각도 일관성을 제공합니다.
