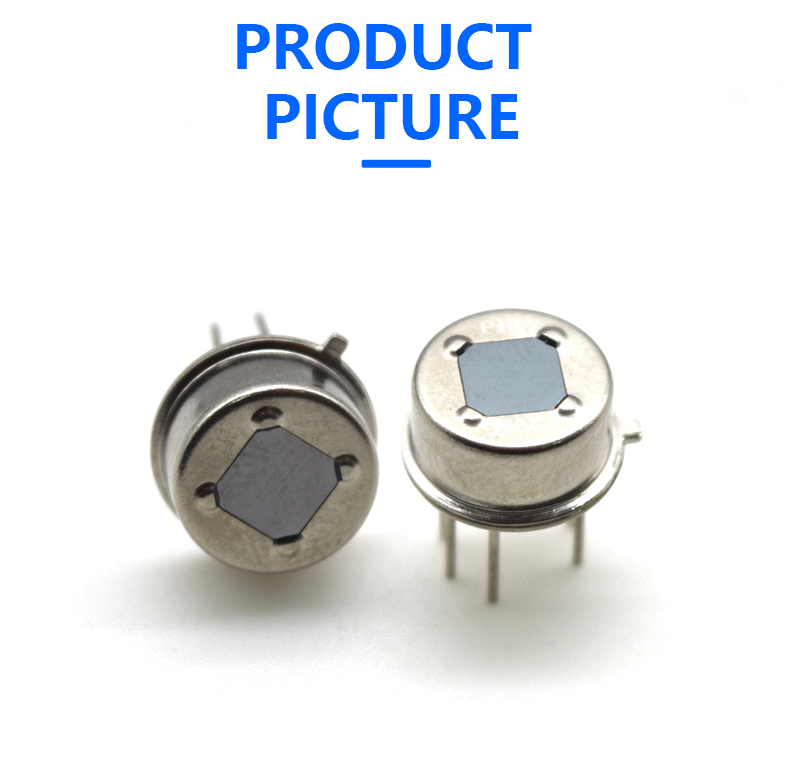

デジタル 4 要素 PIR モーションセンサー時間感度調整可能な熱源移動用焦電型赤外線センサー

BL-RD-BX604

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

シリーズ:焦電型赤外線センサー

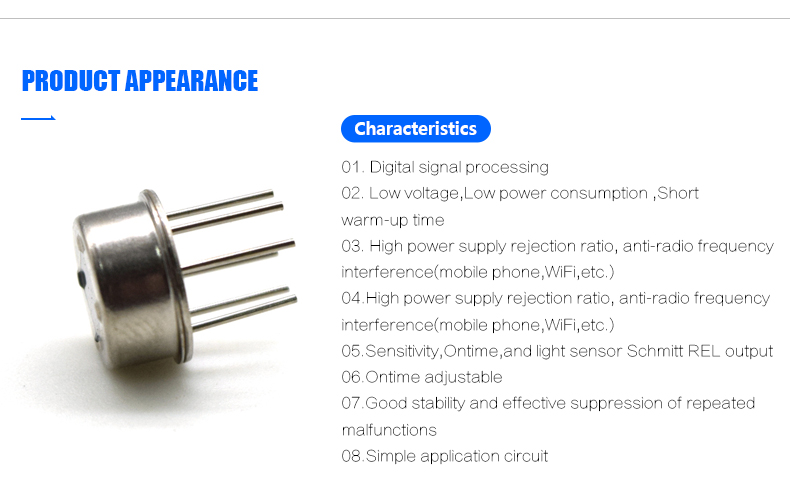

特徴：デジタル信号処理、4素子PIRモーションセンサー
取り付けタイプ:デジタル信号出力、PTH
説明: インテリジェント焦電型赤外線モーションセンサー
モデル番号:BL-RD-BX604
原産地:中国広東省
ブランド名:GBeelee
用途:コンスエレクトロニクス/スマートホーム/セキュリティ/照明
理論:人間の赤外線を検出する
出力:デジタル信号
ブランド:焦電型赤外線センサー
アンプの種類:お問い合わせ
電圧 - 供給:お問い合わせください
出力タイプ:2.2~3.7V
電流 - 供給:お問い合わせください
動作温度:-30~70
解像度 (ビット):%
電流 - 供給 (最大):11μA
電流:9~11μA
定格電圧:2.2~3.7V
動作力:お問い合わせ
酸素範囲:お問い合わせ
湿度範囲:-40〜80度
サイズ:お問い合わせください

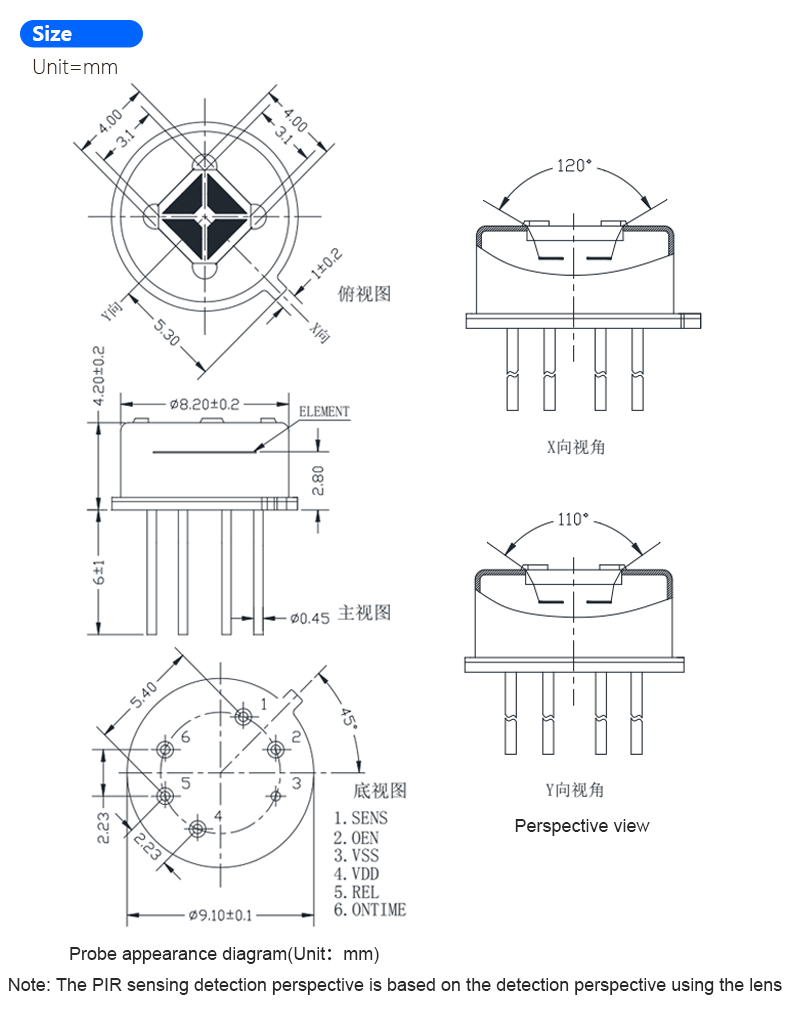

サイズ/寸法:ウィンドウサイズ: 4*4mm
解決策:お問い合わせください
インターフェース:お問い合わせ
テクノロジー:お問い合わせ
感知範囲：120°（水平方向）
電流 - 出力 (最大):2.2-3.7V
帯域幅:お問い合わせ
機能:お問い合わせ
加速範囲:お問い合わせください
感度(LSB/g):お問い合わせください
感度(mV/g):お問い合わせください
感度(LSB/(°/s)):お問い合わせください
感度(mV/°/s):お問い合わせください
検出距離:12M (レンズ SB-F-02)
電流 - 出力:-10~10MA
電力 - 定格:お問い合わせください
電圧 - 出力差 (標準) @ 距離: お問い合わせください
電圧 - 出力 (標準) @ 距離: お問い合わせください
電圧 - 最大:お問い合わせください
電圧 - DC 逆方向 (Vr) (最大):お問い合わせください
パワー - 最大:お問い合わせください
検知物体:人間
感知光：赤外線
抵抗:お問い合わせください
抵抗許容差:お問い合わせください
温度検知 - ローカル:お問い合わせ
温度検知 - リモート:お問い合わせ
定格電流 - AC:お問い合わせください
定格電流 - DC:お問い合わせください
公差:お問い合わせ
電圧 - 定格:お問い合わせください
流量センサーのタイプ: お問い合わせ
電圧 - 入力:お問い合わせください
アプリケーション:お問い合わせ
出力機能:お問い合わせ
D/C:お問い合わせ
相互参照:お問い合わせ
動作温度:-30~70℃
任意のピンへの電流:-100~100 mA
保存温度:-40〜80℃
通常電圧:2.2~3.7 V
供給電流:9 ~11 μA
感度閾値:90~2000μV
検出波長:5~14um
低出力電流:10mA
出力電流高:-10mA
LPFカットオフ周波数：7Hz

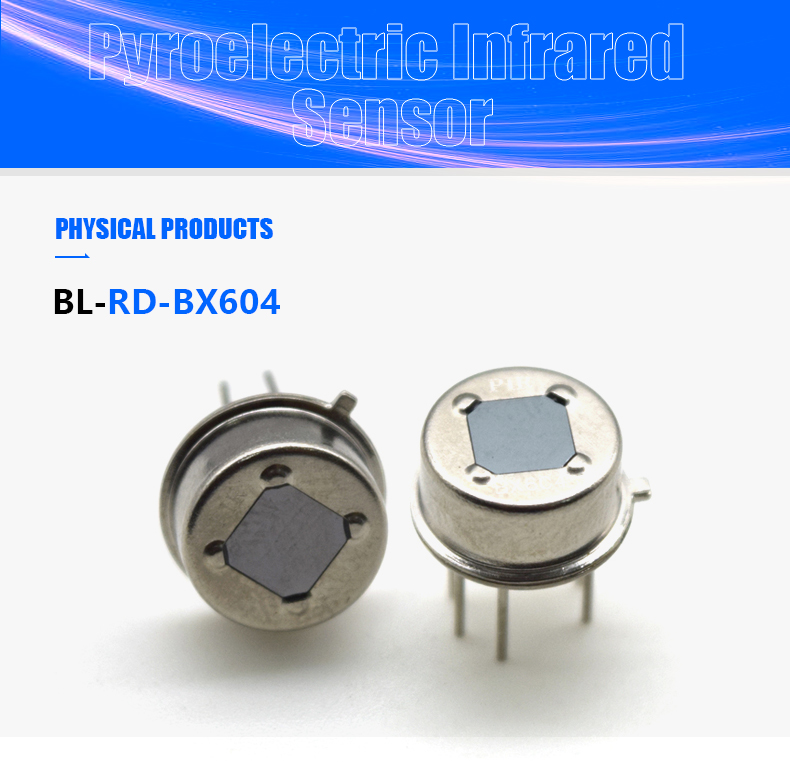

BL-RD-BX604は、デジタルインテリジェント制御回路と人感センサーを電磁シールド筐体に一体化した焦電型赤外線センサーです。人体検出センサーは、非常に高インピーダンスの差動入力回路を介して、感知した人の動きの信号をデジタルインテリジェント集積回路チップに結合し、信号を ADC デジタル信号に変換します。PIR 信号が選択されたデジタルしきい値を超えると、タイミング指定された REL レベル出力。 OEN を有効にすると、光センサーを介して REL 出力を自動的に制御できます。感度と時間パラメータは分圧抵抗によって設定されます。すべての信号処理はチップ上で行われます。

1.絶対最大定格

電気的特性 (以下にリストされているものを超えると、デバイスに永久的な損傷を与える可能性があります。絶対最大定格にさらされると、デバイスの信頼性に影響を与える可能性があります。)

パラメータ

シンボル

分

マックス

ユニット

備考

動作温度

TST

-30

℃

任意のピンへの電流

の中へ

-100

100

マ

保管温度

TST

-40

℃

2.動作条件 (特に指定のない限り、T=25°C、Vdd=3V)

パラメータ

シンボル

分

タイプ

マックス

ユニット

備考

通常の電圧

VDD

2.2

3.7

供給電流

IDD

9.5

μA

感度閾値

VSENS

2000

μV

探偵の波長

えーっと

出力REL

出力電流が低い

IOL

ミリアンペア

VOL<1V<1V

出力電流が高い

IOH

-10

ミリアンペア

VOH>(VDD-1V)

低い REL 出力ロック時間

トール

Non-adjustable

High REL output delay time

TOH

3600

Inputs ONTIME

Input voltage range

VDD1/2

Adjustable between 0V and VDD/2

Input leakage current

-1

μA

Oscillator and Filter

LPF cutoff frequency

HPF cutoff frequency

0.44

Enable OEN

Low input voltage(off)

VIL

Hysteresis region between 0.8v and 1.2v

0.8

Threshold level of OEN voltage from high to low

High input voltage(on)

VIH

1.2

Threshold level of OEN voltage from low to high

Current input

-1

μA

VSS
