BL-QT-AO-08 分圧電気化学酸素センサー

BL-QT-AO-08

BL-QT-AO-08 分圧電気化学酸素センサーは、工業プロセス、ガス分析、一部の医療機器などでガス混合物を監視するために一般的に使用されます。これらは酸素に対して比較的迅速に反応し、酸素の分圧を測定し、他のガスの影響を受けないため、特定の用途では非常に役立ちます。

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

BL-QT-AO-08 は、電気化学的酸素分圧センサー (酸素分圧センサーとも呼ばれます) です。このタイプのセンサーは通常、酸素濃度を直接測定するのではなく、混合ガス中の酸素の分圧を測定するために使用されます。その動作原理は同じです。通常の電気化学酸素センサーと同様に、分圧電気化学酸素センサーには、通常貴金属 (プラチナなど) またはその他の触媒で覆われた材料で構成される作用電極が含まれています。

通常、O2センサーの外側は半透膜やガス透過膜を介して外部ガスと接しています。これらの膜は酸素の透過を許可しますが、他のガスの通過を制限します。酸素が半透膜を介して作用極に接触すると、作用極上で酸素が発生します。酸素の還元反応により電子の移動が起こります。これにより作用電極に電流が発生し、その大きさは酸素分圧に比例します。この電流を測定することにより、センサーは混合ガス中の酸素の分圧を決定できます。

BL-QT-AO-08は長寿命と速い応答速度が特徴です。医療用途に特化した成型ボディで設計。何よりも、交換するセンサーよりも製造コストが低いため、優れた品質を提供しながらコストを大幅に削減できます。

この製品の使用はシステム監視に限定されており、これらのセンサーは呼吸ガスの呼気ごとの分析には適していません。

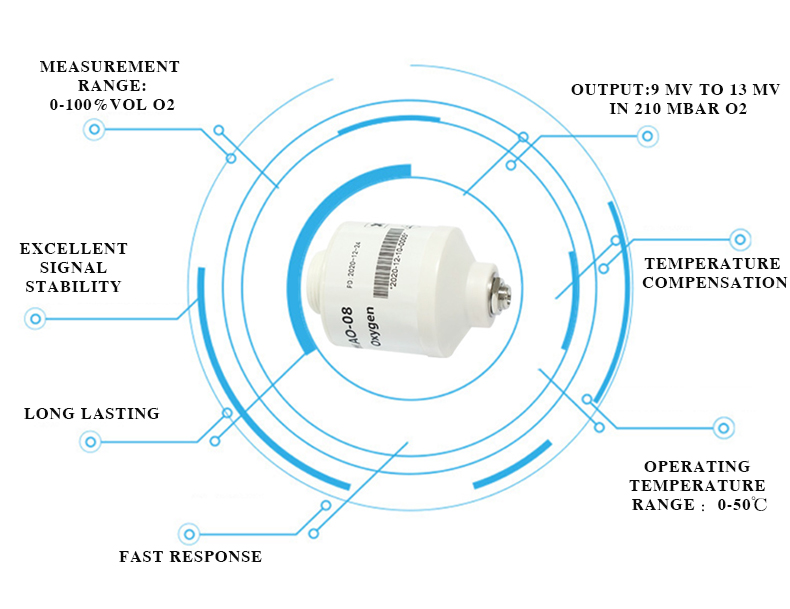

モデル番号:BL-QT-AO-08
タイプ:ガスセンサー
用途:酸素濃度の測定
出力: 9 mV ～ 13 mV (21%O²)
応答時間:<15 秒
動作温度範囲:0°C~+50°C
動作圧力範囲:0.5バール〜バール
動作湿度範囲:0% ～ 99% RH (結露なきこと)
温度補償:<2% O² 相当(0°C-40°C)
測定範囲:0~100 Vol.% O²

MEASUREMENT
Operating Principle	Partial pressure electrochemical
Output	9 mV to 13 mV in 210 mBar O2
Measurement Range	0 - 100 Vol.% O2
Response Time (T 90 )	<15 s
Baseline Offset	＜200μV
Accuracy	meets ISO 80601-2-55 requirements
Cross interference	meets ISO 80601-2-55 requirements
ELECTRICAL
Temperature Compensation	＜2% O2 equivalent（0℃-40℃）
External Load Resistor	≥ 10 kΩ

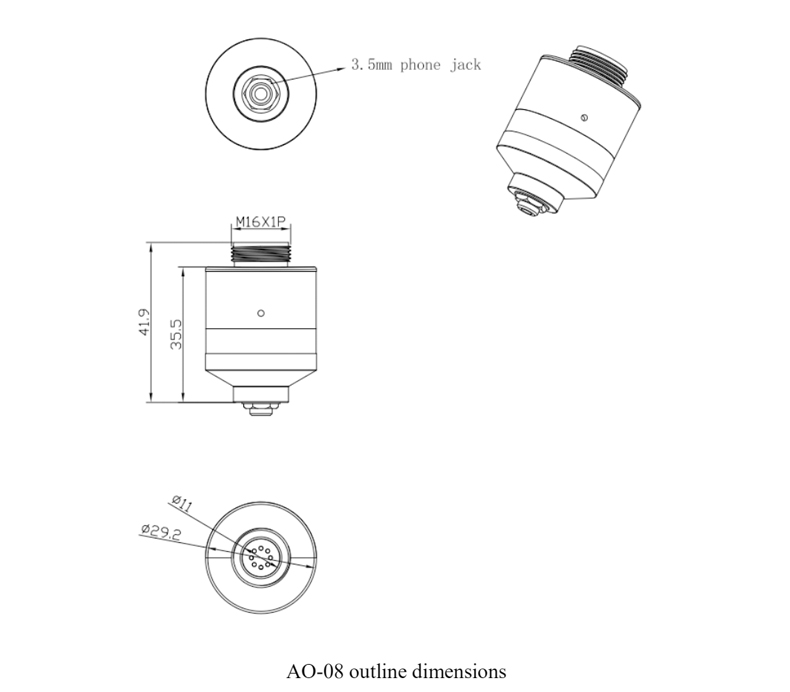

Connector	3.5 mm phone jack
MECHANICAL
Housing Material	White ABS
Weight	38 g (nominal)
Orientation	Any
Influence of Mechanical Shock	< 1 % relative after a fall from 1 m
ENVIRONMENTAL
Typical Applications	Critical care anesthesia
Operating Temperature Range	0℃ ~ +50℃
Operating Pressure Range	0.5 Bar - 2.0 Bar
Operating Humidity Range	0% to 99% RH noncondensing
LIFETIME
Long-Term Ouput Drift in 100% O2	< 5% signal loss/year
Recommended Storage Temperature	10℃ - 30℃
Expected Operating Life： 20℃ 40℃	1.5 x 106%O2 hours 0.8 x 106%O2 hours
Standard Warranty	13 months from date of despatch
