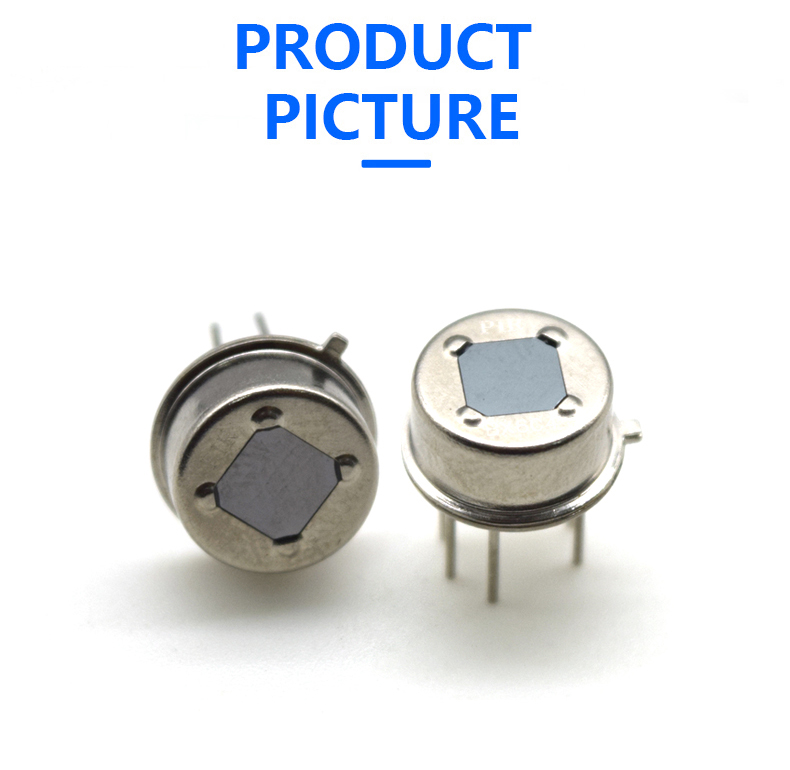

Akıllı Pyroelektrik Kızılötesi Hareket Sensörü

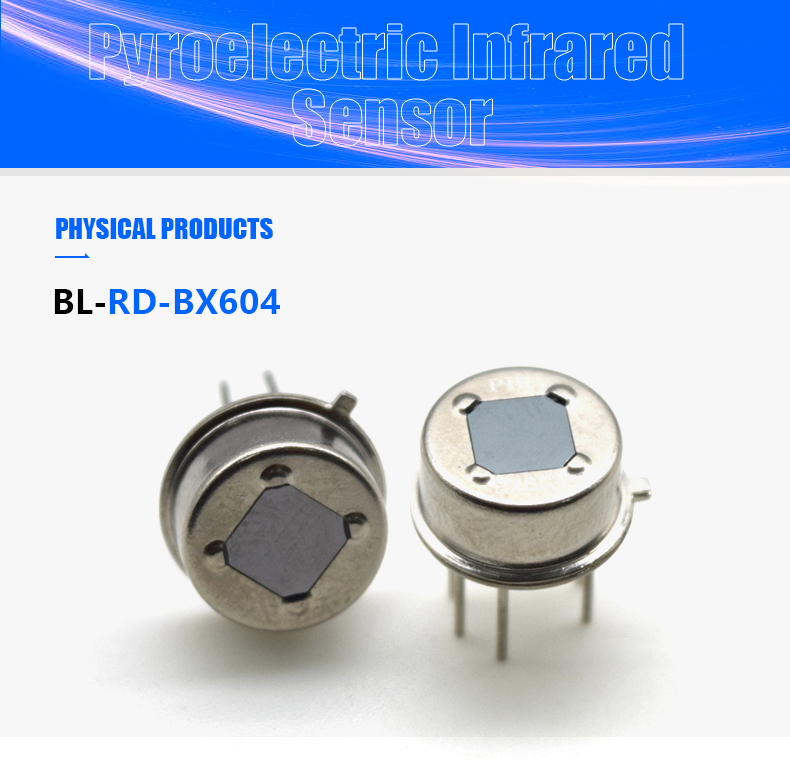

BL-RD-BX604 Piroelektrik Kızılötesi Sensör

BL-RD-BX604

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

Seri: Pyroelektrik Kızılötesi Sensör

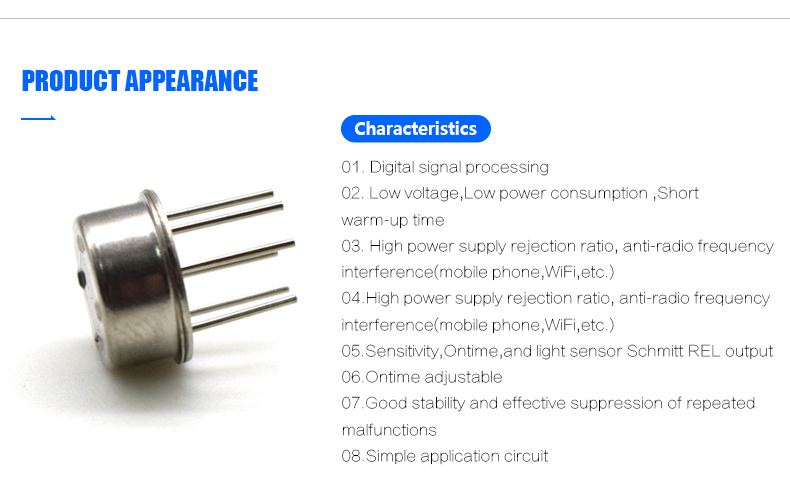

Özellikler: Dijital sinyal işleme, 4 Elementli PIR hareket sensörü
Montaj Tipi: Dijital sinyal çıkışı, PTH
Açıklama:Akıllı Pyroelektrik Kızılötesi Hareket Sensörü
Model Numarası:BL-RD-BX604
Menşe Yeri: Guangdong, Çin
Marka Adı: GBeelee
Kullanım:Consu Elektronik/akıllı ev/Güvenlik/Aydınlatma
Teori: İnsan kızılötesi ışınını tespit edin
Çıkış: Dijital sinyal
Marka: Pyroelektrik Kızılötesi Sensör
Amplifikatör Tipi:Bize Ulaşın
Gerilim - Tedarik:Bize Ulaşın
Çıkış Tipi: 2.2~3.7V
Güncel - Tedarik:Bize Ulaşın
Çalışma Sıcaklığı:-30~70
Çözünürlük (Bit):%
Akım - Besleme (Maks):11μA
Akım:9~11μA
Gerilim Değeri: 2.2~3.7V
Çalışma Gücü:Bize Ulaşın
Oksijen Aralığı:Bize Ulaşın
Nem Aralığı: -40~80 derece
Boyut:Bize Ulaşın

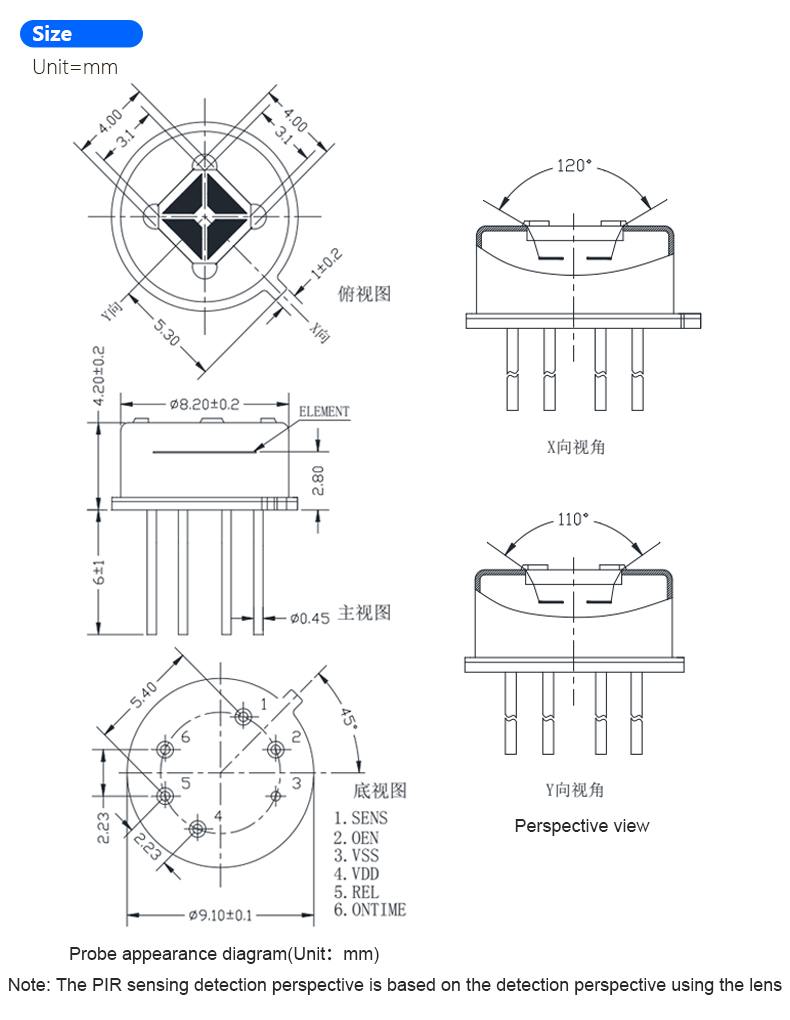

Boyut / Boyut: Pencere Boyutu: 4*4mm
Çözüm:Bize Ulaşın
Arayüz:Bize Ulaşın
Teknoloji:Bize Ulaşın
Algılama Aralığı: 120° (yatay yön)
Akım - Çıkış (Maks):2,2-3,7V
Bant Genişliği:Bize Ulaşın
İşlev:Bize Ulaşın
Hızlanma Aralığı:Bize Ulaşın
Hassasiyet (LSB/g):Bize Ulaşın
Hassasiyet (mV/g):Bize Ulaşın
Hassasiyet (LSB/(°/s)):Bize Ulaşın
Hassasiyet (mV/°/s):Bize Ulaşın
Algılama Mesafesi: 12M (lens SB-F-02)
Akım - Çıkış:-10~10MA
Güç - Puan:Bize Ulaşın
Gerilim - Çıkış Farkı (Tip) @ Mesafe:Bize Ulaşın
Gerilim - Çıkış (Tip) @ Mesafe:Bize Ulaşın
Gerilim - Maks:Bize Ulaşın
Gerilim - DC Ters (Vr) (Maks):Bize Ulaşın
Güç - Maksimum:Bize Ulaşın
Algılama Nesnesi: İnsan
Algılama Işığı: Kızılötesi ışın
Direnç:Bize Ulaşın
Direnç Toleransı:Bize Ulaşın
Sıcaklık Algılama - Yerel:Bize Ulaşın
Sıcaklık Algılama - Uzaktan Kumanda:Bize Ulaşın
Güncel Derecelendirme - AC:Bize Ulaşın
Güncel Derecelendirme - DC:Bize Ulaşın
Hoşgörü:Bize Ulaşın
Gerilim - Anma:Bize Ulaşın
Akış Sensörü Tipi: Bize Ulaşın
Gerilim - Giriş:Bize Ulaşın
Uygulama:Bize Ulaşın
Çıkış Fonksiyonu:Bize Ulaşın
D/C:Bize Ulaşın
Çapraz Referans:Bize Ulaşın
Çalışma Sıcaklığı:-30~70 OC
Herhangi bir pine giden akım:-100~100 mA
Depolama Sıcaklığı:-40 ~80 OC
Normal voltaj: 2,2~3,7 V
Besleme akımı:9 ~11 μA
Hassasiyet eşiği: 90~2000μV
Dedektif Dalga Boyu: 5~14 um
Çıkış akımı düşük: 10mA
Çıkış akımı yüksek:-10mA
LPF kesme frekansı: 7Hz

BL-RD-BX604, dijital akıllı kontrol devresini ve insan algılama sensörünü elektromanyetik koruyucu muhafazaya entegre eden bir piroelektrik kızılötesi sensördür. İnsan vücudu algılama sensörü, algılanan insan hareketi sinyalini, sinyali bir ADC dijital sinyaline dönüştüren çok yüksek empedanslı diferansiyel giriş devresi aracılığıyla dijital akıllı entegre devre çipine bağlar ve PIR sinyali seçilen dijital eşiği aştığında, Zamanlanmış bir REL seviyesi çıkışı. OEN etkinleştirme, REL çıkışının bir ışık sensörü aracılığıyla otomatik olarak kontrol edilmesini sağlar. Hassasiyet ve zaman parametreleri bir voltaj bölücü direnç tarafından ayarlanır. Tüm sinyal işleme çip üzerinde yapılır.

1.Mutlak Maksimum Derecelendirmeler

Elektriksel özellikler (aşağıda listelenenlerin ötesinde cihazda kalıcı hasara neden olabilir. Mutlak maksimum değerlere maruz kalmak cihazın güvenilirliğini etkileyebilir.)

Parametre

Sembol

Min.

Maksimum

Birim

Notlar

Çalışma sıcaklığı

TST

-30

°C

Herhangi bir pine akım

İçine

-100

100

yüksek lisans

Saklama derecesi

TST

-40

°C

2.Çalışma Koşulları (T=25°C, Vdd=3V，aksi belirtilmediği sürece)

Parametre

Sembol

Min.

Tip

Maksimum

Birim

Notlar

Düzenli voltaj

VDD

2.2

3.7

Besleme akımı

9.5

μA

Hassasiyet eşiği

VSENS

2000

μV

Dedektif Dalga Boyu

hım

Çıkışlar REL

Çıkış akımı düşük

GİL

HACİM<1V<1V

Çıkış akımı yüksek

IOH

-10

VOH>(VDD-1V)

Düşük REL çıkış kilitleme süresi

TOL

Non-adjustable

High REL output delay time

TOH

3600

Inputs ONTIME

Input voltage range

VDD1/2

Adjustable between 0V and VDD/2

Input leakage current

-1

μA

Oscillator and Filter

LPF cutoff frequency

Hz.

HPF cutoff frequency

0.44

Enable OEN

Low input voltage(off)

VIL

Hysteresis region between 0.8v and 1.2v

0.8

Threshold level of OEN voltage from high to low

High input voltage(on)

VIH

1.2

Threshold level of OEN voltage from low to high

Current input

-1

μA

VSS
