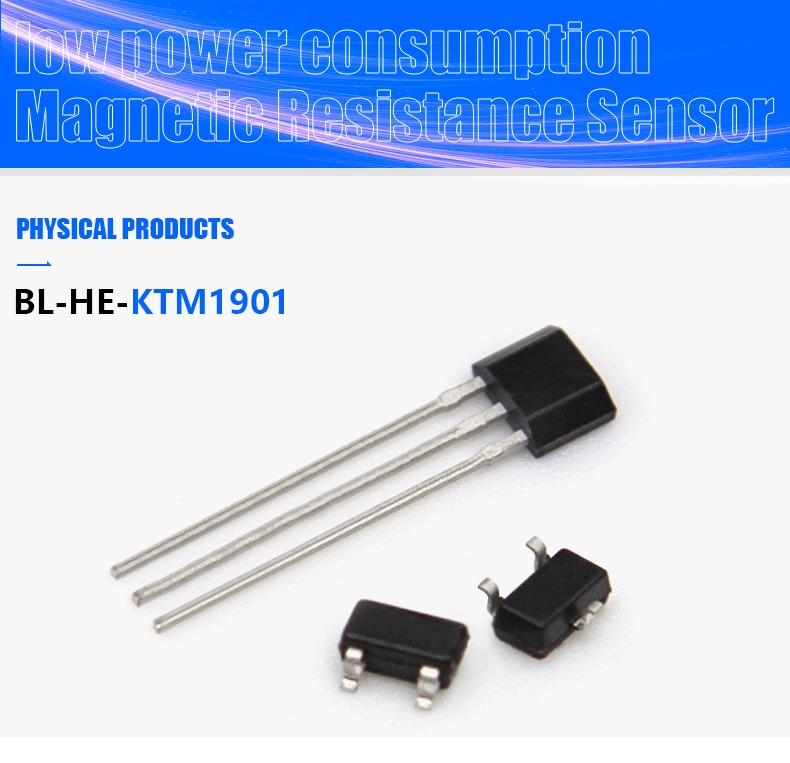

BL -HE-KTM1901 Düşük Güçlü Lineer Hall Sensörü

BL -HE-KTM1901

Doğrusal Hall sensörünün çıkışı, manyetik alanın gücüyle doğrusal olarak ilişkilidir, bu da ölçüm sonuçlarının anlaşılmasını ve işlenmesini kolaylaştırır. Ölçüm için Hall etkisi kullanıldığından sensörün ölçüm nesnesiyle doğrudan temas halinde olması gerekmez, dolayısıyla temassızdır.

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

doğrusal salon sensörü çıkışı, manyetik alanın gücüyle doğrusal olarak ilişkilidir, bu da ölçüm sonuçlarının anlaşılmasını ve işlenmesini kolaylaştırır. Ölçüm için Hall etkisi kullanıldığından sensörün ölçüm nesnesi ile doğrudan temas halinde olması gerekmez, dolayısıyla temassızdır. Düşük güçlü doğrusal salon anahtarının mekanik parçası yoktur, bu nedenle yanıt hızı genellikle daha hızlıdır.

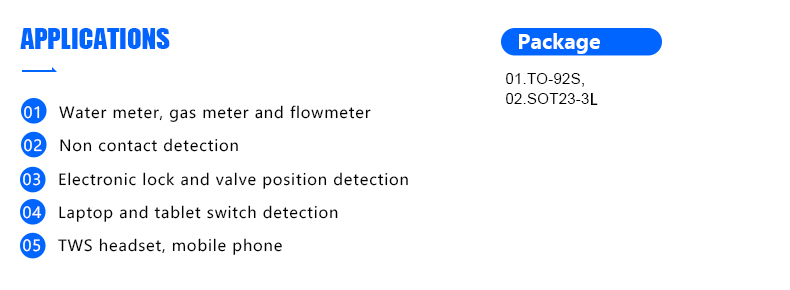

Lineer Hall sensörleri endüstriyel makine konum ölçümü, hız ölçümü, akım ölçümü, manyetik alan ölçümü, otomotiv fren/gaz pedalı uygulamaları ve tüketici elektroniği gibi çeşitli alanlarda yaygın olarak kullanılmaktadır. Avantajları arasında yüksek stabilite, yanıt verme yeteneği, hızlı hız, temassız ölçüm vb. yer alır.

BL-HE-KTM1901 düşük güçlü doğrusal Hall sensörü, tünel manyetodirenç (TMR) teknolojisi ile CMOS teknolojisini entegre eder. Çipin iç devresi bir voltaj jeneratörü, karşılaştırıcı, dijital mantık kontrol modülü, eşik düzeltme modülü ve CMOS çıkış devresini içerir.

Model Numarası:BL -HE-KTM1901
Tür: salon etkisi sensörü
Marka Adı: GBeelee
Teori:(TMR) teknolojisi ve CMOS teknolojisi
Çıkış: CMOS itme-çekme çıkışı
Besleme voltajı: 1,8 V~5,5 V
Çıkış düşük seviyesi: 0,05-0,15V
Çıkış yüksek seviyesi: VDD-0.15
ortalama akım: 160nA
Uyandırma durumu akımı: 3.4uA
Uyku durumu akımı: 148nA
Uyanma zamanı: 40us
döngü: 20 ms

Electrical parameters (@ TA=+25 ℃, VDD=3.0V, unless otherwise specified)
BL-HE-KTM1901SX series
Symbol	Parameter Description	Test Conditions	Min	Typ	Max	Units
VDD	Supply voltage	Operating	1.8	—	5.5	V
VOL	Output low level	IOUT=1mA	—	0.05	0.15	V
VOH	Output high level	IOUT=1mA	VDD-0.15	VDD-0.05	—	V
IDD(AVG)	average current	TA=+25℃, VDD=3.0V	—	160	—	nA
IDD(Awake)	Wake up state current	TA=+25℃, VDD=3.0V	—	3.4	—	μA
IDD(Sleep)	Sleep state current	TA=+25℃, VDD=3.0V	—	148		nA
TAWAKE	Wake up time	Operating	—	40	—	μs
TPERIOD	cycle	Operating	—	20	—	ms
BL-HE-KTM1901TX series
Symbol	Parameter Description	Test Conditions	Min	Typ	Max	Units
VDD	Supply voltage	Operating	1.8	—	5.5	V
VOL	Output low level	IOUT=1mA	—	0.02	0.1	V
VOH	Output high level	IOUT=1mA	VDD-0.1	VDD-0.02	—	V
IDD(AVG)	average current	TA=+25℃, VDD=3.0V	—	3.4	—	μA
FS	switching frequency	Operating	—	1000	—	Hz

1.Q: Sizden örnek alabilir miyim?

C: Evet, testiniz için ücretsiz numuneler sağlayabiliriz, lütfen ücretsiz olarak bizimle iletişime geçin ve hangi ürüne ihtiyacınız olduğunu bize bildirin.

2.Q: Özelleştirmeyi kabul ediyor musunuz?

C: Evet, özelleştirme kabul edilebilir, lütfen danışmak için satış ekibimizle iletişime geçin.

3.Q:Teknik sorunlarda yardım sağlayabilir misiniz?

C: Evet, elektronik anahtar endüstrisinde 15 yıldan fazla araştırma ve geliştirme sürecimiz var. Satın alma sürecinde teknik yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin

4.Q: Kaç çeşit anahtarınız var ve kaliteniz ne durumda?

C: Seçiminiz için 10 farklı anahtar tipimiz var, tüm ürünlerimiz ROHS ve REACH'ten geçmektedir, lütfen kalite standardınızı kesinlikle karşılayabileceğimize güvenin.

5.Q: Fotoelektrik anahtarınızın avantajları nelerdir?

C: Fotoelektrik anahtarımız mekanik olmayan tetiklemedir, sinyali daha kararlı ve güvenilir hale getirir ve hassas yerleşik açı kılavuz yapısı, yüksek tetikleme açısı tutarlılığı sağlar.
