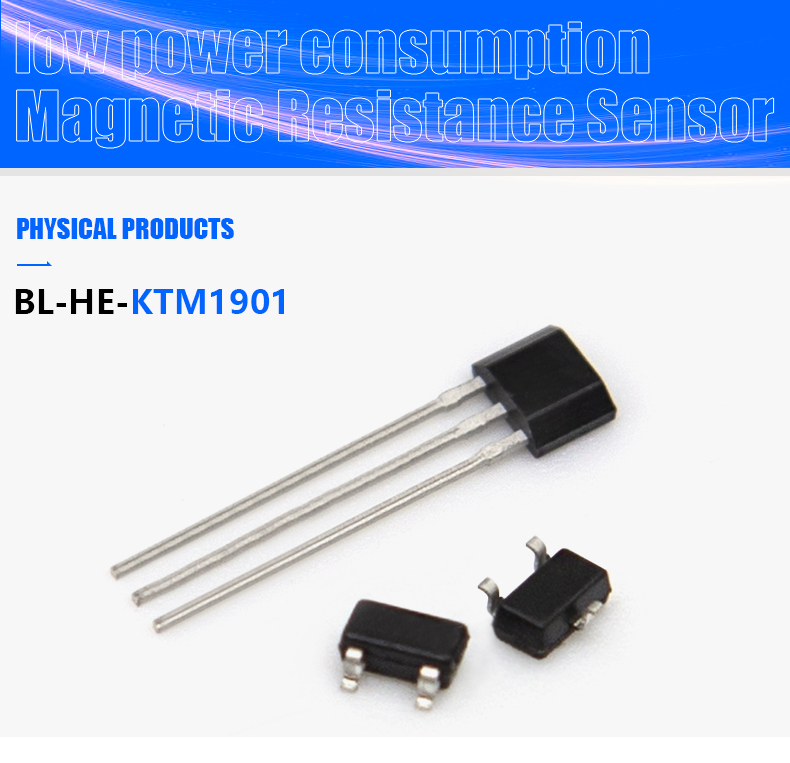

BL-HE-KTM1901 Линейный датчик Холла малой мощности

BL -HE-KTM1901

Выходной сигнал линейного датчика Холла линейно связан с силой магнитного поля, что упрощает понимание и обработку результатов измерений. Поскольку для измерения используется эффект Холла, датчику не требуется прямой контакт с объектом измерения, поэтому он является бесконтактным.

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

Выходной сигнал линейного датчика Холла линейно связан с силой магнитного поля, что упрощает понимание и обработку результатов измерений. Поскольку для измерения используется эффект Холла, датчику не обязательно находиться в прямом контакте с объектом измерения, поэтому он является бесконтактным. Линейный переключатель Холла малой мощности не имеет механических частей, поэтому скорость срабатывания обычно выше.

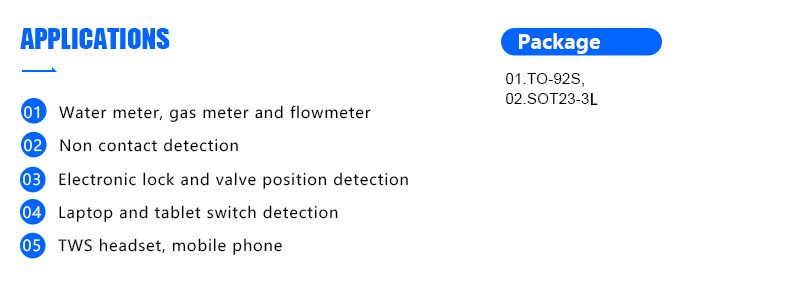

Линейные датчики Холла широко используются в различных областях, таких как измерение положения промышленного оборудования, измерение скорости, измерение тока, измерение магнитного поля, автомобильные педали тормоза/акселератора и бытовая электроника. Его преимущества включают высокую стабильность, быстроту реагирования, быструю скорость, бесконтактное измерение и т. д.

Маломощный линейный датчик Холла BL-HE-KTM1901 объединяет технологию туннельного магнитосопротивления (TMR) и технологию CMOS. Внутренняя схема микросхемы включает в себя генератор напряжения, компаратор, модуль цифрового логического управления, модуль пороговой коррекции и выходную схему КМОП.

Номер модели:BL-HE-KTM1901
Тип: Датчик Холла
Фирменное наименование: GBeelee
Теория: технология (TMR) и технология CMOS.
Выход: двухтактный выход CMOS
Напряжение питания: 1,8 В~5,5 В
Выходной низкий уровень: 0,05-0,15 В
Выходной высокий уровень:VDD-0,15
средний ток: 160 нА
Ток состояния пробуждения: 3,4 мкА
Ток состояния сна: 148 нА
Время пробуждения: 40 мс.
цикл: 20 мс

Electrical parameters (@ TA=+25 ℃, VDD=3.0V, unless otherwise specified)
BL-HE-KTM1901SX series
Symbol	Parameter Description	Test Conditions	Min	Typ	Max	Units
VDD	Supply voltage	Operating	1.8	—	5.5	V
VOL	Output low level	IOUT=1mA	—	0.05	0.15	V
VOH	Output high level	IOUT=1mA	VDD-0.15	VDD-0.05	—	V
IDD(AVG)	average current	TA=+25℃, VDD=3.0V	—	160	—	nA
IDD(Awake)	Wake up state current	TA=+25℃, VDD=3.0V	—	3.4	—	μA
IDD(Sleep)	Sleep state current	TA=+25℃, VDD=3.0V	—	148		nA
TAWAKE	Wake up time	Operating	—	40	—	μs
TPERIOD	cycle	Operating	—	20	—	ms
BL-HE-KTM1901TX series
Symbol	Parameter Description	Test Conditions	Min	Typ	Max	Units
VDD	Supply voltage	Operating	1.8	—	5.5	V
VOL	Output low level	IOUT=1mA	—	0.02	0.1	V
VOH	Output high level	IOUT=1mA	VDD-0.1	VDD-0.02	—	V
IDD(AVG)	average current	TA=+25℃, VDD=3.0V	—	3.4	—	μA
FS	switching frequency	Operating	—	1000	—	Hz

1. Вопрос: Могу ли я получить от вас образец?

О: Да, мы можем предоставить бесплатные образцы для вашего тестирования, пожалуйста, свяжитесь с нами бесплатно и сообщите нам, какой продукт вам нужен.

2. Вопрос: принимаете ли вы настройку?

О: Да, индивидуализация приемлема, пожалуйста, свяжитесь с нашим отделом продаж для консультации.

3. Вопрос: Можете ли вы оказать помощь по техническим вопросам?

О: Да, у нас более 15 лет исследований и разработок в области электронных переключателей. Если вам нужна техническая помощь в процессе покупки, пожалуйста, свяжитесь с нами.

4. Вопрос: Сколько типов переключателей у вас есть и как насчет вашего качества?

О: у нас есть 10 различных типов переключателей на ваш выбор, вся наша продукция прошла сертификацию ROHS и REACH, пожалуйста, поверьте, что мы определенно сможем удовлетворить ваши требования к качеству.

5. Вопрос: Каковы преимущества вашего фотоэлектрического переключателя?

О: Наш фотоэлектрический переключатель имеет немеханическое срабатывание, что делает сигнал более стабильным и надежным, а также прецизионную встроенную структуру направляющей угла, высокую стабильность угла срабатывания.
