XST-MZ-432 Регулируемый модуль повышающего преобразователя постоянного тока в постоянный ток XL6009

XST-MZ-432

В регулируемом модуле повышения мощности XL6009 используется модуль XL6009, который может полностью заменить LM2577. Этот модуль имеет более низкую стоимость и лучшую производительность. Встроенная высокоэффективная переключающая трубка MOSFET 4А, обеспечивающая КПД до 94%. Диапазон рабочего напряжения составляет 5–32 В, выходное напряжение — 5–35 В, а максимальная частота — 400 кГц.

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

Номер модели: XST-MZ-432
Тип: Модуль повышения постоянного тока в постоянный ток
Место происхождения: Гуандун, Китай.
Фирменное наименование: Ксанстер
Чипсет: XL6009
Применение:Все виды электронных продуктов
Название модели:
Модуль повышения мощности DSN6009
Характер модуля: напряжение без изоляции (повышение)
Входное напряжение: 3 В-32 В
Выходное напряжение: 5 В-35 В
Выходной ток: 4А
Эффективность преобразования:<94%<94%
Уровень включения-выключения: 400 кГц
Выходная пульсация: 50 мВ
Регулирование нагрузки: ± 0,5%
Рабочая температура: от -40 ℃ до + 85 ℃.

XL6009 Модуль повышения тока переключателя, 400 кГц, 4 А

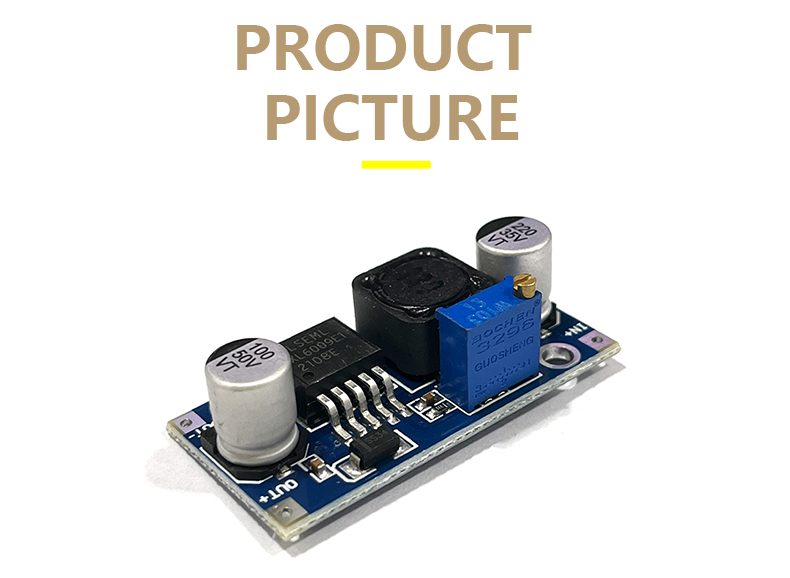

Описание продукта:

Этопредставляет собой высокопроизводительный повышающий модуль (BOOST) с током переключения 4 А. Модуль использует XL6009E1 технологии высокочастотного переключателя второго поколения в качестве основного чипа, и его производительность намного превосходит LM2577 технологии первого поколения. Стоимость повышающего модуля XL6009 ниже и более выгодна, а модуль LM2577 скоро будет исключен.

Сверхширокое входное напряжение 3–32 В, лучший диапазон рабочего напряжения 5–32 В;

Сверхширокое выходное напряжение 5 В ~ 35 В;

Встроенная высокоэффективная переключающая трубка MOSFET 4А, обеспечивающая КПД до 94%; (Ток LM2577 составляет всего 3А)

Сверхвысокая частота переключения составляет 400 кГц, что позволяет достичь очень хороших результатов при использовании конденсатора фильтра небольшой емкости. Пульсации меньше, а объем меньше. (Частота LM2577 составляет всего 50 кГц)

Название модели	Модуль повышения XL6009
Природа модуля	Неизолирующее напряжение (повышение)
Метод исправления	Несинхронное выпрямление
Входное напряжение	3В-32В
Выходное напряжение	5В-35В
Выходной ток	4А (максимум), пустая нагрузка 18мА (Чем выше напряжение, тем больше ток воздушной нагрузки.)
Эффективность преобразования	<94%<94% (чем больше разница давлений, тем ниже КПД)
Уровень включения-выключения	400 кГц
Выходная пульсация	50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)
Регулирование нагрузки	± 0,5%
Регулировка напряжения	± 2,5%
Рабочая Температура	от -40 ℃ до +85 ℃
Периферийное устройство	432114 (длинаширинавысота) (мм)
