XST-MZ-432 조정 가능한 DC-DC 부스트 전력 변환기 모듈 XL6009
XST-MZ-432
XL6009 가변 전력 부스트 모듈은 LM2577을 완전히 대체할 수 있는 XL6009를 사용합니다. 이 모듈은 비용이 저렴하고 성능이 더 좋습니다. 4A 고효율 MOSFET 스위치 튜브가 내장되어 최대 94%의 효율성을 제공합니다. 작동 전압 범위는 5~32V, 출력 전압은 5V~35V, 최대 주파수는 400KHZ입니다.
최소 주문
1 조각
수량:
- 모델 번호: XST-MZ-432
- 유형:DC-DC 부스트 모듈
- 원산지: 중국 광동
- 브랜드 이름: Xunster
- 칩셋:XL6009
- 신청: 온갖 전자 제품
- 모델명:XL6009 부스트 모듈
- 모듈 특성:비절연 전압(부스트)
- 입력 전압: 3V-32V
- 출력 전압: 5V-35V
- 출력 전류: 4A
- 변환 효율:<94%<94%
- 온-오프 레벨: 400kHz
- 출력 리플: 50mv
- 부하 조절: ± 0.5%
- 작동 온도:-40 ℃ ~+85 ℃

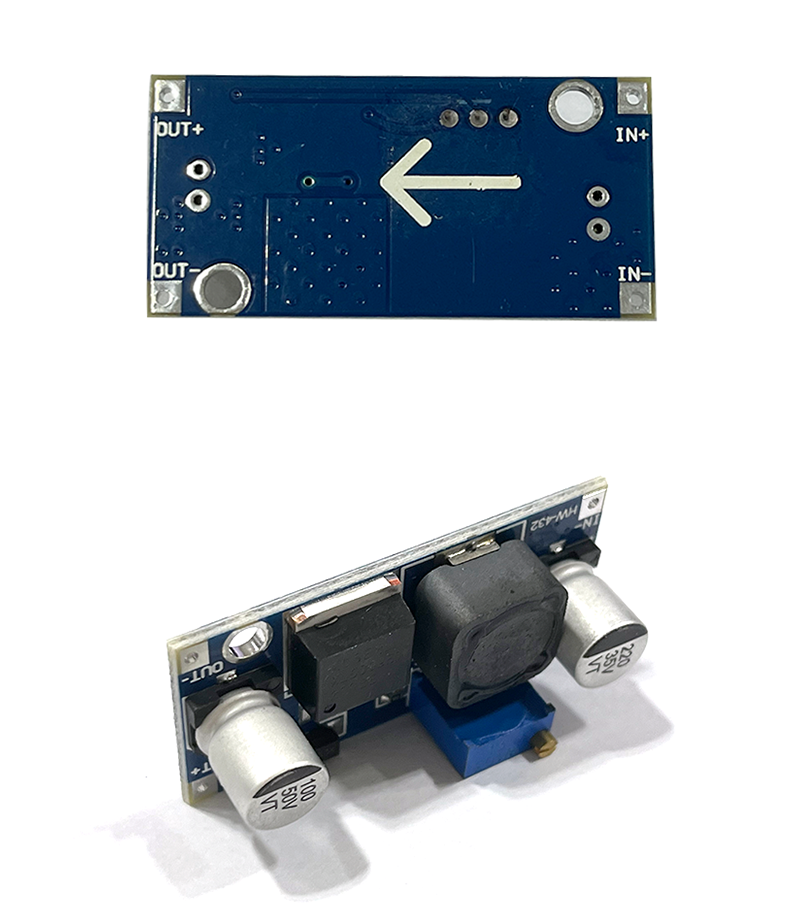

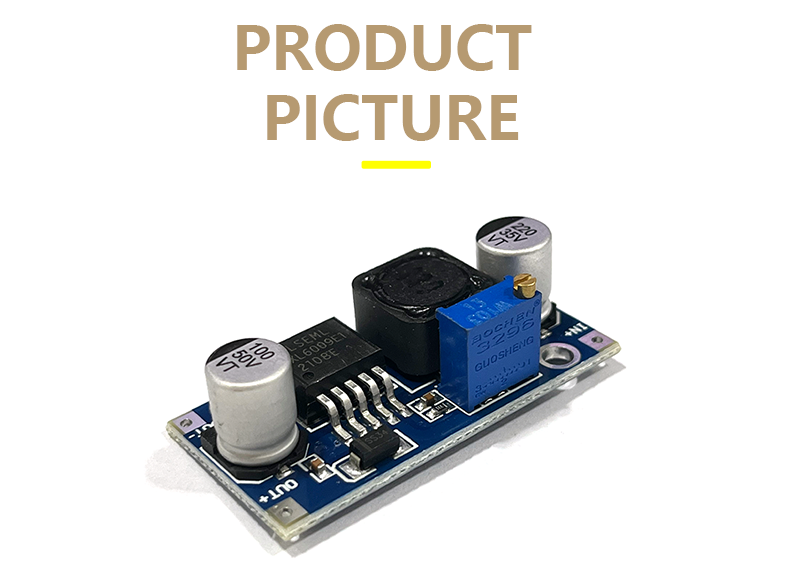

XL6009 400KHz 4A 스위치 전류 부스트 모듈
제품 설명:
그것4A 스위치 전류의 고성능 부스트(BOOST) 모듈입니다. 이 모듈은 2세대 고주파 스위치 기술의 XL6009E1을 코어 칩으로 사용하며 성능은 1세대 기술의 LM2577을 훨씬 능가합니다. XL6009 부스트 모듈의 가격은 더 낮고 더 뛰어나며 LM2577 모듈은 곧 제거될 예정입니다.
매우 넓은 입력 전압 3V ~ 32V, 최상의 작동 전압 범위는 5 ~ 32V입니다.
매우 넓은 출력 전압 5V ~ 35V;
내장된 4A 고효율 MOSFET 스위치 튜브는 최대 94%의 효율을 제공합니다. (LM2577 전류는 3A에 불과합니다)
초고 스위칭 주파수는 400kHz로 소용량 필터 커패시터로 매우 좋은 결과를 얻을 수 있습니다. 잔물결이 더 작고 볼륨도 더 작습니다. (LM2577 주파수는 50kHz에 불과합니다)
| 모델명 | XL6009 부스트 모듈 |
| 모듈 특성 | 비절연 전압(부스트) |
| 정류방법 | 비동기 정류 |
| 입력 전압 | 3V-32V |
| 출력 전압 | 5V-35V |
| 출력 전류 | 4A(최대), 빈 부하 18mA (전압이 높을수록 공기부하 전류는 커집니다.) |
| 변환 효율 | <94%<94% (압력차가 클수록 효율은 떨어집니다.) |
| 온오프 수준 | 400kHz |
| 출력 리플 | 50mv (전압이 높을수록 전류가 커지고 리플도 커집니다) |
| 부하 조절 | ±0.5% |
| 전압 조정 | ± 2.5% |
| 작동 온도 | -40℃ ~+85℃ |
| 주변기기 | 43*21*14 (긴*가로*높이) (mm) |
