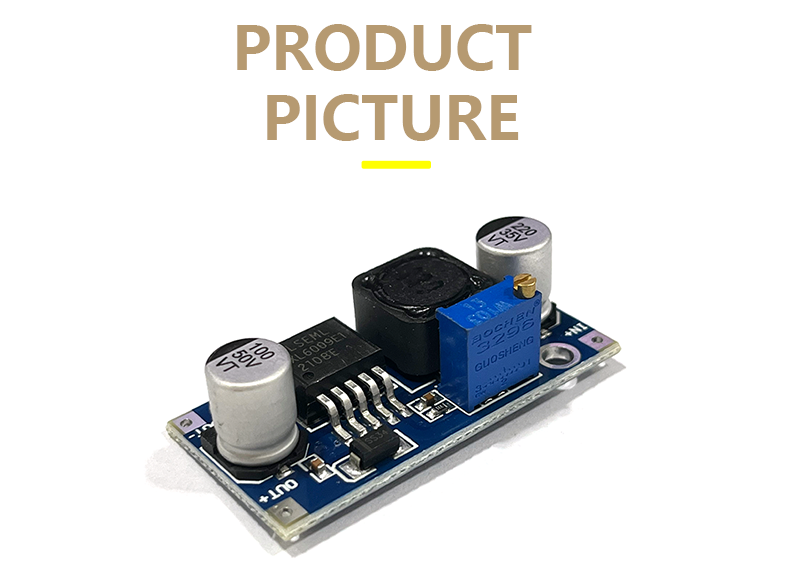

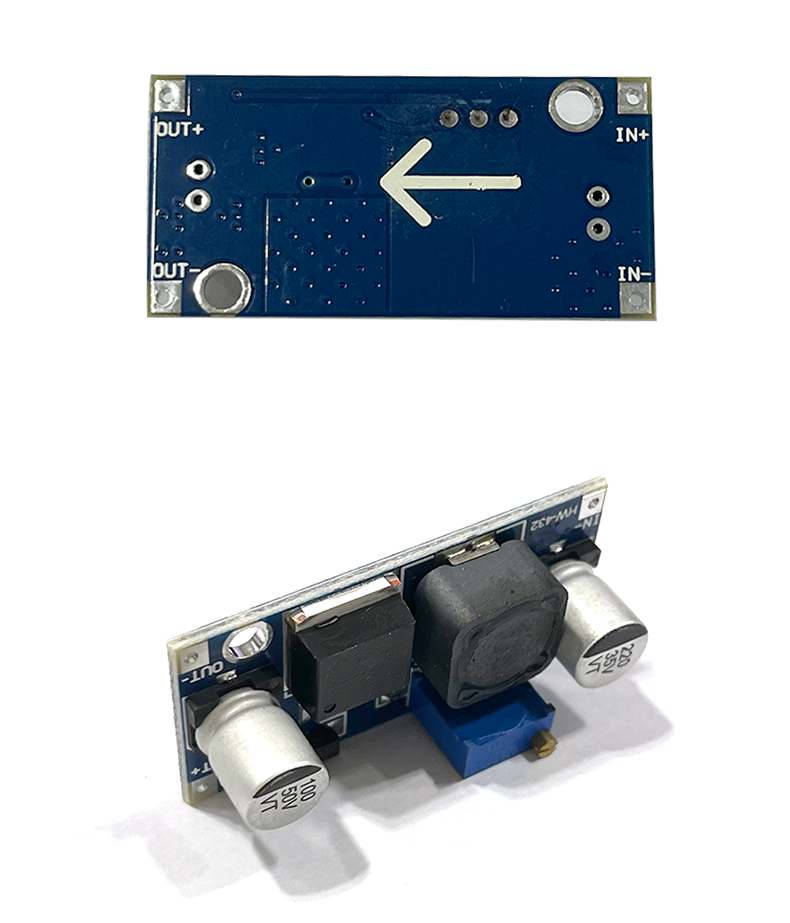

XST-MZ-432 Ayarlanabilir DC-DC Boost Güç Dönüştürücü Modülü XL6009
- Model Numarası:XST-MZ-432
- Tür:DC'den DC'ye Güçlendirme Modülü
- Menşe Yeri: Guangdong, Çin
- Marka adı:Xunster
- Yonga seti: XL6009
- Uygulama: Her Türlü Elektronik Ürün
- Model Adı: XL6009 Takviye Modülü
- Modül doğası:İzolasyonsuz voltaj (yükseltme)
- Giriş voltajı: 3V-32V
- Çıkış voltajı: 5V-35V
- Çıkış akımı: 4A
- Dönüşüm verimliliği:<94%<94%
- Açma-kapama seviyesi: 400kHz
- Çıkış dalgalanması: 50mv
- Yük Düzenlemesi:± %0,5
- Çalışma sıcaklığı:-40 °C ile +85°C arası
XL6009 400KHz 4A anahtar akımı yükseltme modülü
Ürün Açıklaması:
BT4A anahtar akımının yüksek performanslı güçlendirme (BOOST) modülüdür. Modül, çekirdek çip olarak ikinci nesil yüksek frekanslı anahtar teknolojisinin XL6009E1'ini kullanıyor ve performansı, birinci nesil teknolojinin LM2577'sini çok aşıyor. XL6009 güçlendirme modülünün maliyeti daha düşük ve daha dikkat çekicidir, LM2577 modülü ise ortadan kaldırılmak üzeredir.
Ultra geniş giriş voltajı 3V ~ 32V, en iyi çalışma voltajı aralığı 5 ~ 32V'dir;
Ultra geniş çıkış voltajı 5V ~ 35V;
Verimliliği %94'e kadar çıkarmak için dahili 4A yüksek verimli MOSFET anahtar tüpü; (LM2577 akımı yalnızca 3A'dır)
Ultra yüksek anahtarlama frekansı 400kHz olup, küçük kapasiteli filtre kapasitörü ile çok iyi sonuçlar elde edilebilir. Dalgalar daha küçüktür ve hacim daha küçüktür. (LM2577 frekansı yalnızca 50kHz'dir)
| Model adı | XL6009 güçlendirme modülü |
| Modül doğası | Yalıtımsız voltaj (yükseltme) |
| Düzeltme yöntemi | Senkronize olmayan düzeltme |
| Giriş gerilimi | 3V-32V |
| Çıkış voltajı | 5V-35V |
| Çıkış akımı | 4A (maksimum), boş yük 18mA (Voltaj ne kadar yüksek olursa, hava yükü akımı da o kadar büyük olur.) |
| Dönüşüm verimliliği | <%94<%94 (basınç farkı ne kadar büyük olursa verimlilik o kadar düşük olur) |
| Açma-kapama seviyesi | 400kHz |
| Çıkış dalgalanması | 50mv (gerilim ne kadar yüksek olursa, akım o kadar büyük, dalgalanma da o kadar büyük olur) |
| Yük Düzenlemesi | ± %0,5 |
| Gerilim ayarı | ± %2,5 |
| Çalışma sıcaklığı | -40°C ile+85°C arası |
| Çevresel | 43*21*14 (uzun*genişlik*yükseklik) (mm) |
