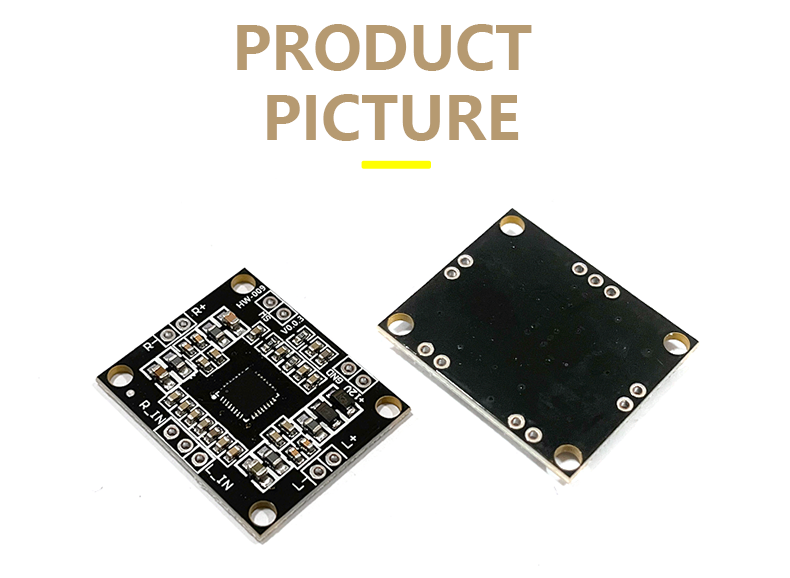

Плата усилителя XST-MZ-009 Pam8610, модуль своими руками
- Номер модели: XST-MZ-009
- Тип: Платы и комплекты для разработки RF/Wireless
- Место происхождения: Гуандун, Китай.
- Фирменное наименование: Ксанстер
- Чипсет: PAM8610
- Применение: Аудио и другие электронные продукты
- Напряжение источника питания: 7-15 В постоянного тока
- Выходная мощность: 10 Вт+10 Вт (нагрузка 8Q), 15 Вт+15 Вт (нагрузка 4Q)
- Эффективность:>90%
- Ток разрыва: 4 мкА
- Статический ток: 20 мА
- Соотношение сигнал/шум: 86%
- Диапазон частот: 20 Гц-20 кГц
- Входное сопротивление: 15 кОм
- Размер платы усилителя: 30 мм * 25 мм * 2,5 мм
Усилитель имеет сверхвысокую эффективность и сверхбольшую мощность. При условии источника питания 12 В он может выдавать мощность 10 Вт + 10 Вт. Чип не требует радиатора и имеет защитные функции, такие как перегрев и перегрузка по току. Можно сказать, что функции очень мощные.

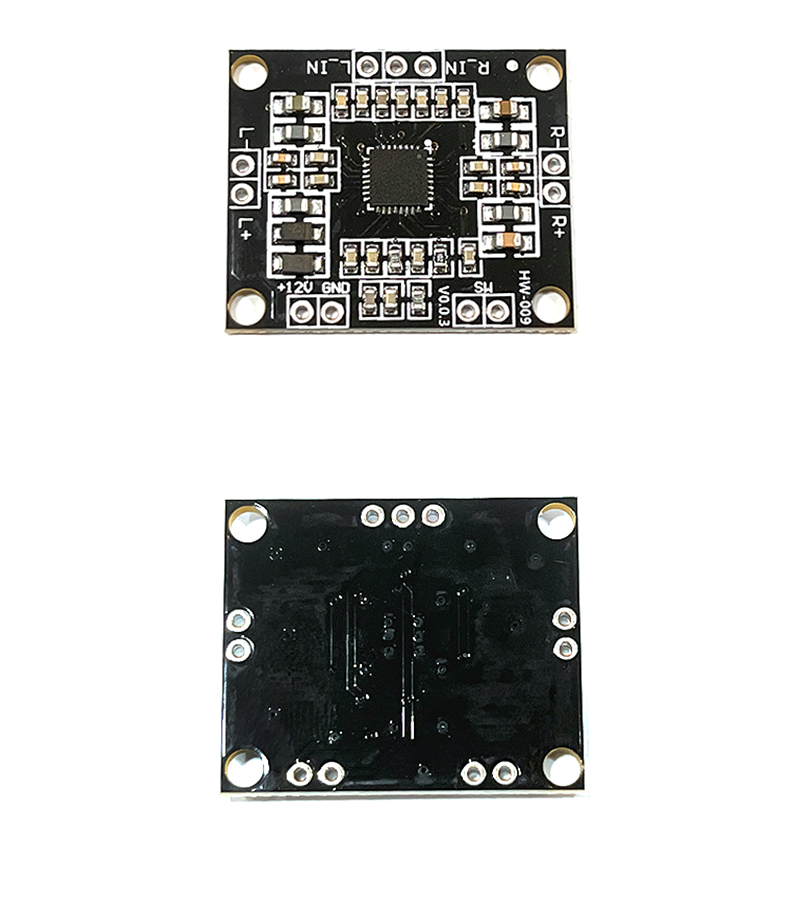

Эта плата имеет функцию переключателя, который укоротится на SW и отключит усилитель мощности.
Меры предосторожности:
1. Предельное напряжение источника питания составляет 16,5 В, не превышайте это напряжение источника питания, не подключайте положительные и отрицательные крайние значения.
2. Рекомендуется использовать источник питания с напряжением 12 В, 3 А, фильтрующий источник питания.
3. Рекомендуется использовать динамик размером 4–8 дюймов.
4. Пожалуйста, не сокращайте аудиовыход.
5. Пожалуйста, внимательно проверьте перед включением питания, чтобы убедиться, что проводка правильна и можно включить питание.
