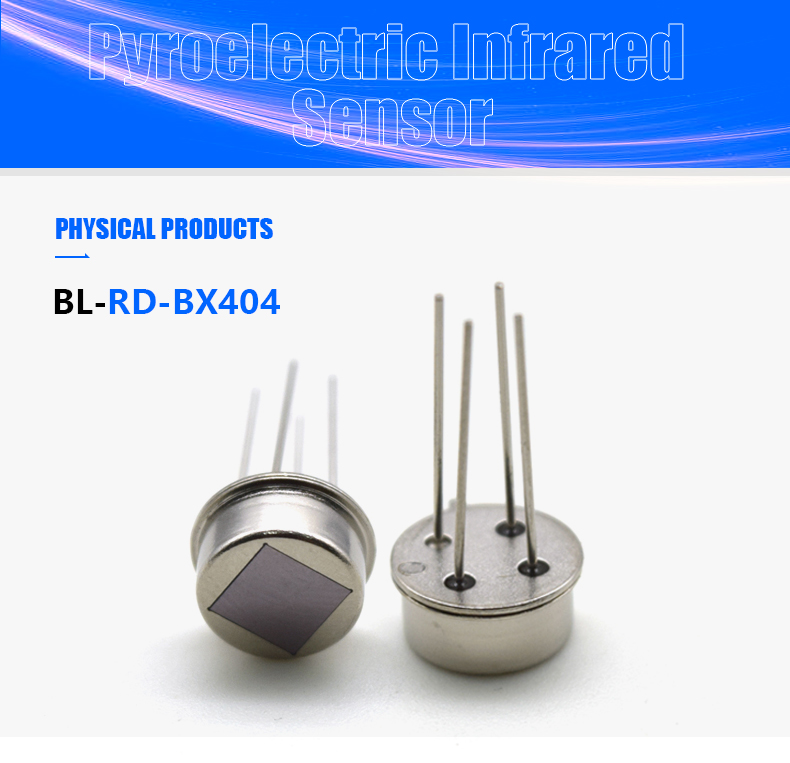

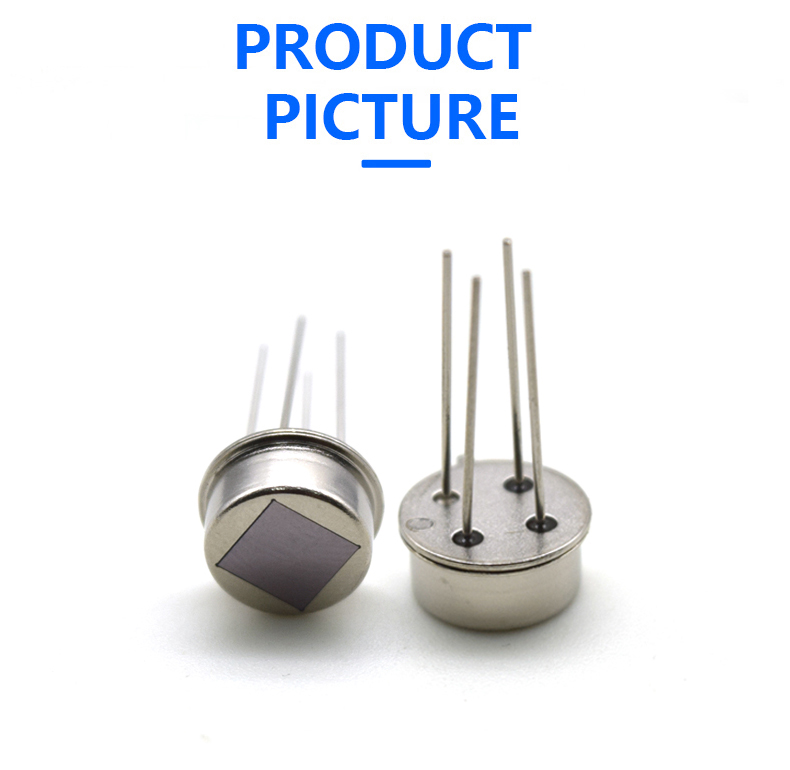

BL-RD-BX404 Пир-сенсор человека
BL-RD-BX404
минимальный заказ
1 кусок
количество:
- Серия: Пироэлектрический инфракрасный датчик
- Особенности:Цифровая обработка сигналов. Свяжитесь с нами.
- Тип монтажа:Выход цифрового сигнала. Свяжитесь с нами
- Описание:BL-RD-BX404
- Номер модели: BL-RD-BX404
- Место происхождения: Гуандун, Китай.
- Фирменное наименование: GBeelee
- Использование: мобильный телефон, Wi-Fi и т. д.
- Теория:Цифровая обработка сигналов.
- Результат: отсутствие дрейфа и старения
- Бренд:Свяжитесь с нами
- Тип усилителя:Свяжитесь с нами
- Напряжение-питание: 2,2 ~ 3,7 В
- Тип выхода: 0 В
- Ток-питание: 9 ~ 11 мкА
- Рабочая температура:-20~85
- Разрешение (биты):%
- Ток-питание (макс): 11 мкА
- Упаковка:Свяжитесь с нами
- Частота:7
- Конфигурация выхода: 0,44 Гц
- Ток: 11 мкА
- Номинальное напряжение: 2,2 ~ 3,7 В
- Операционная сила:Свяжитесь с нами
- Кислородный диапазон:Свяжитесь с нами
- Диапазон влажности:Свяжитесь с нами
- Размер: Свяжитесь с нами

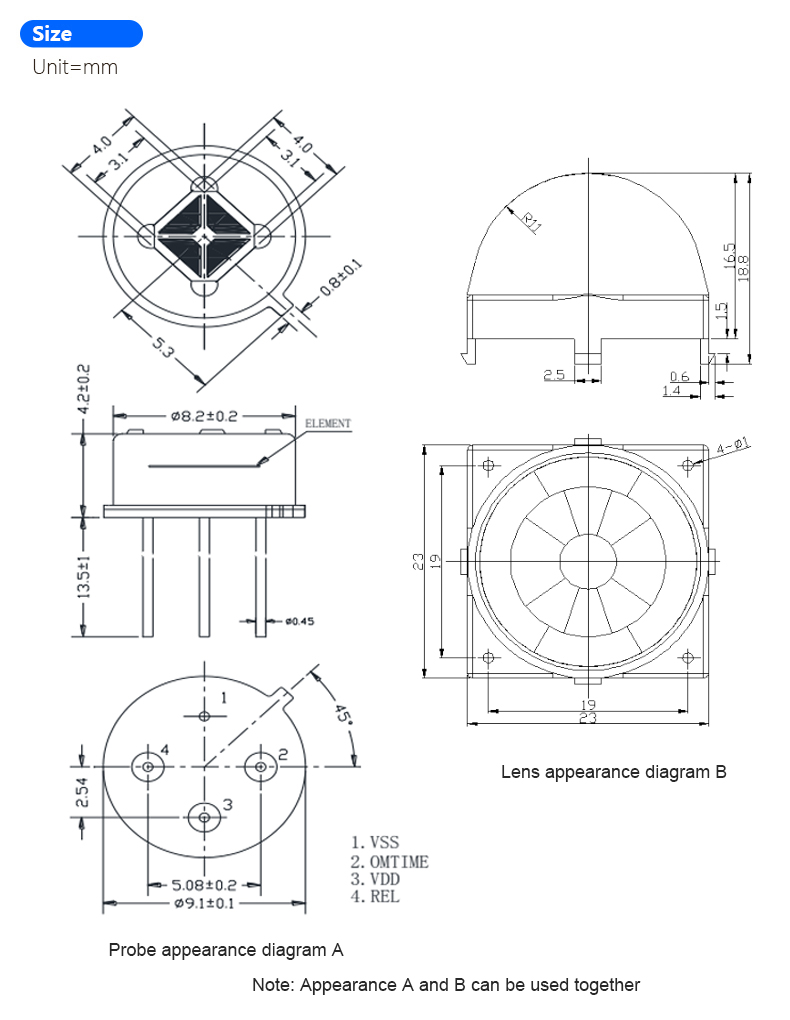

- Размер / Размер: Размер окна: 4*4 мм
- Диапазон измерения:Свяжитесь с нами
- Разрешение:Свяжитесь с нами
- Интерфейс:Свяжитесь с нами
- Технология:Свяжитесь с нами
- Диапазон чувствительности: 12 м (объектив SB-F-02)
- Ток-выход (макс.): 2,2-3,7 В
- Пропускная способность:Свяжитесь с нами
- Функция: Свяжитесь с нами
- Диапазон ускорения:Свяжитесь с нами
- Чувствительность (LSB/г): 90~2000мкВ
- Чувствительность (мВ/г): 90~2000мкВ
- Чувствительность (LSB/(°/с)): 90~2000мкВ
- Чувствительность (мВ/°/с): 90~2000мкВ
- Расстояние срабатывания: 12 м (объектив SB-F-02)
- Ток-выход:-10~10МА
- Мощность - Номинальная:Свяжитесь с нами
- Разница напряжения и выходного сигнала (тип.) при расстоянии: Свяжитесь с нами
- Напряжение — выходное напряжение (типовое) при расстоянии: свяжитесь с нами
- Напряжение - Макс.:Свяжитесь с нами
- Напряжение — обратное постоянное напряжение (Вр) (Макс): Свяжитесь с нами
- Мощность - Макс:Свяжитесь с нами
- Чувствительный объект:Свяжитесь с нами
- Чувствуя свет:Свяжитесь с нами
- Сопротивление:Свяжитесь с нами
- Толерантность к сопротивлению:Свяжитесь с нами
- Измерение температуры — локально: свяжитесь с нами
- Измерение температуры — дистанционно: свяжитесь с нами
- Текущий рейтинг - AC:Свяжитесь с нами
- Текущий рейтинг - DC: Свяжитесь с нами
- Толерантность:Свяжитесь с нами
- Напряжение - Номинальное:Свяжитесь с нами
- Тип датчика потока:Свяжитесь с нами
- Напряжение - Вход:Свяжитесь с нами
- Применение:Свяжитесь с нами
- Функция вывода: свяжитесь с нами
- Д/К:Свяжитесь с нами
- Перекрестная ссылка:Свяжитесь с нами
- Рабочая температура:-30~70 ℃
- Ток на любой контакт: -100~100 мА.
- Температура хранения:-40 ~ 80 ℃
- Обычное напряжение: 2,2 ~ 3,7 В
- Ток питания: 9 ~ 11 мкА
- Порог чувствительности: 90~2000 мкВ
- Детектив Длина волны: 5 ~ 14 мкм
- Низкий выходной ток: 10 мА
- Высокий выходной ток:-10 мА
- Время блокировки низкого выхода REL: 2 с.

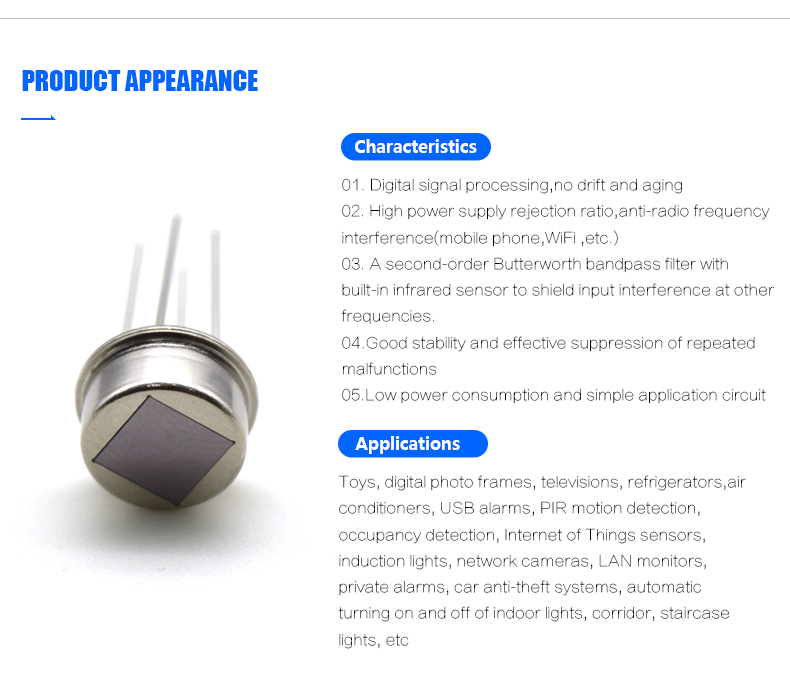

Продукт представляет собой интеллектуальный PIR-датчик, который объединяет цифровую схему и чувствительный элемент в герметично закрытом корпусе. Он напрямую взаимодействует с двумя обычными PIR-датчиками через дифференциальный вход с высоким импедансом. Сигнал PIR преобразуется в цифровое значение на чипе. Выход REL указывает, когда сигнал PIR превышает выбранный порог. Параметры синхронизации устанавливаются путем подключения соответствующих входов к постоянному напряжению. Вся обработка сигнала выполняется в цифровом формате.
1. Абсолютные максимальные рейтинги | ||||||||||||
Электрические характеристики (кроме перечисленных ниже могут привести к необратимому повреждению устройства. Воздействие абсолютных максимальных номинальных значений может повлиять на надежность устройства.) | ||||||||||||
Параметр | Символ | Мин | Макс | Единица | Примечания | |||||||
Рабочая температура | ТСТ | -30 | 70 | ℃ | ||||||||
Ток на любой контакт | В | -100 | 100 | мА | ||||||||
Температура хранения | ТСТ | -40 | 80 | ℃ | ||||||||
2. Условия эксплуатации (T=25°C, Vdd=3В, если не указано иное) | ||||||||||||
Параметр | Символ | Мин | Тип | Макс | Единица | Примечания | ||||||
Постоянное напряжение | ВДД | 2.2 | 3 | 3.7 | В | |||||||
Ток питания | IDD | 9 | 9.5 | 11 | мкА | |||||||
Порог чувствительности | ВСЭНС | 90 | 2000 | мкВ | ||||||||
Детектив Длина волны | λ | 5 | 14 | хм | ||||||||
Выходы РЭЛ | ||||||||||||
Выходной ток низкий | ИОЛ | 10 | мА | ОБЪЕМ<1В<1V | ||||||||
Выходной ток высокий | ИОХ | -10 | мА | ВОХ>(ВДД-1В) | ||||||||
Низкое время блокировки выхода REL | ТОЛ | 2 | s | Non-adjustable | ||||||||
SENS 32 Level | Adjustable | |||||||||||
Inputs SENS, ONTIME | ||||||||||||
Input voltage range | 0 | ВDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Oscillator and Filter | ||||||||||||
LPF cutoff frequency | 7 | Hz | ||||||||||
HPF cutoff frequency | 0.44 | Hz | ||||||||||
On chip oscillator frequency | FCLK | 64 | kHz | |||||||||
