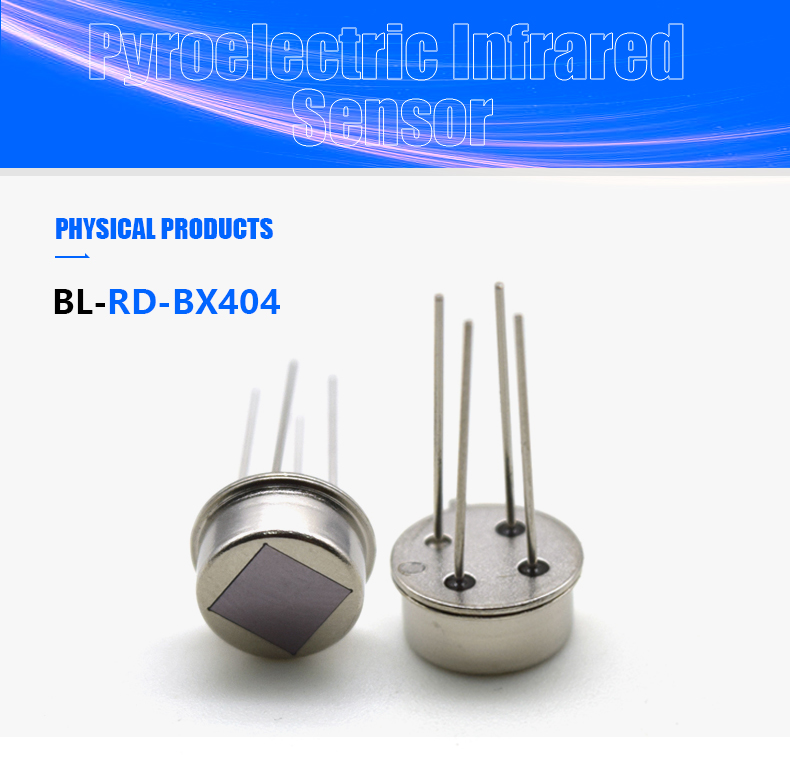

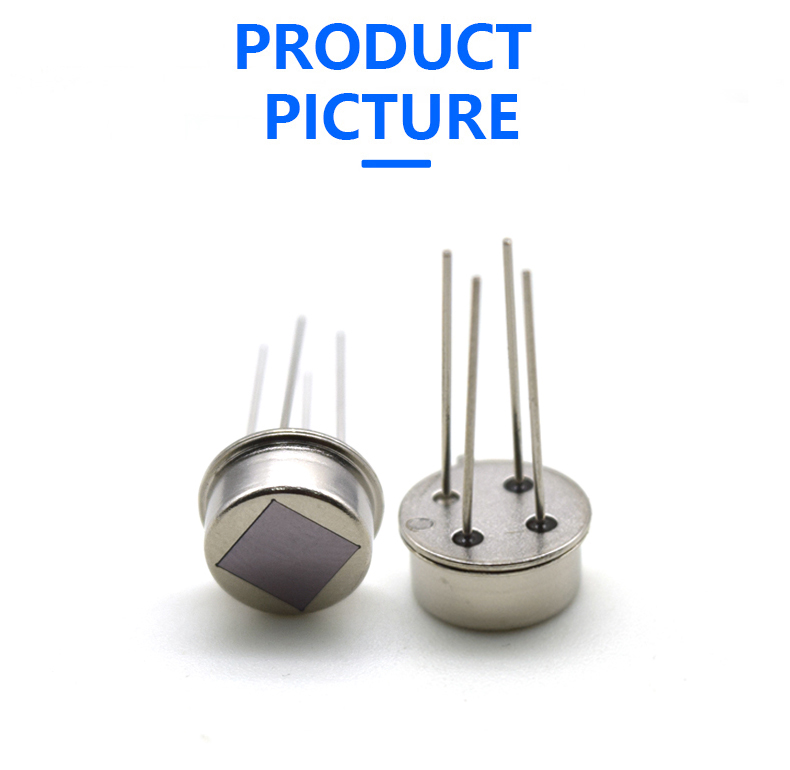

BL-RD-BX404 İnsan Pir Sensörü
BL-RD-BX404
Minimum sipariş
1 Parça
Miktar:
- Seri: Pyroelektrik Kızılötesi Sensör
- Özellikler:Dijital sinyal işleme, Bize Ulaşın
- Montaj Tipi:Dijital sinyal çıkışı, Bize Ulaşın
- Açıklama:BL-RD-BX404
- Model Numarası:BL-RD-BX404
- Menşe Yeri: Guangdong, Çin
- Marka Adı: GBeelee
- Kullanım: cep telefonu, WiFi vb.
- Teori: Dijital sinyal işleme
- Çıkış: sürüklenme ve yaşlanma yok
- Marka:Bize Ulaşın
- Amplifikatör Tipi:Bize Ulaşın
- Gerilim - Besleme: 2,2~3,7V
- Çıkış Tipi:0V
- Akım - Besleme: 9~11μA
- Çalışma Sıcaklığı:-20~85
- Çözünürlük (Bit):%
- Akım - Besleme (Maks):11μA
- Ambalaj:Bize Ulaşın
- Frekans:7
- Çıkış Yapılandırması:0,44Hz
- Akım:11μA
- Gerilim Değeri: 2.2~3.7V
- Çalışma Gücü:Bize Ulaşın
- Oksijen Aralığı:Bize Ulaşın
- Nem Aralığı:Bize Ulaşın
- Boyut:Bize Ulaşın

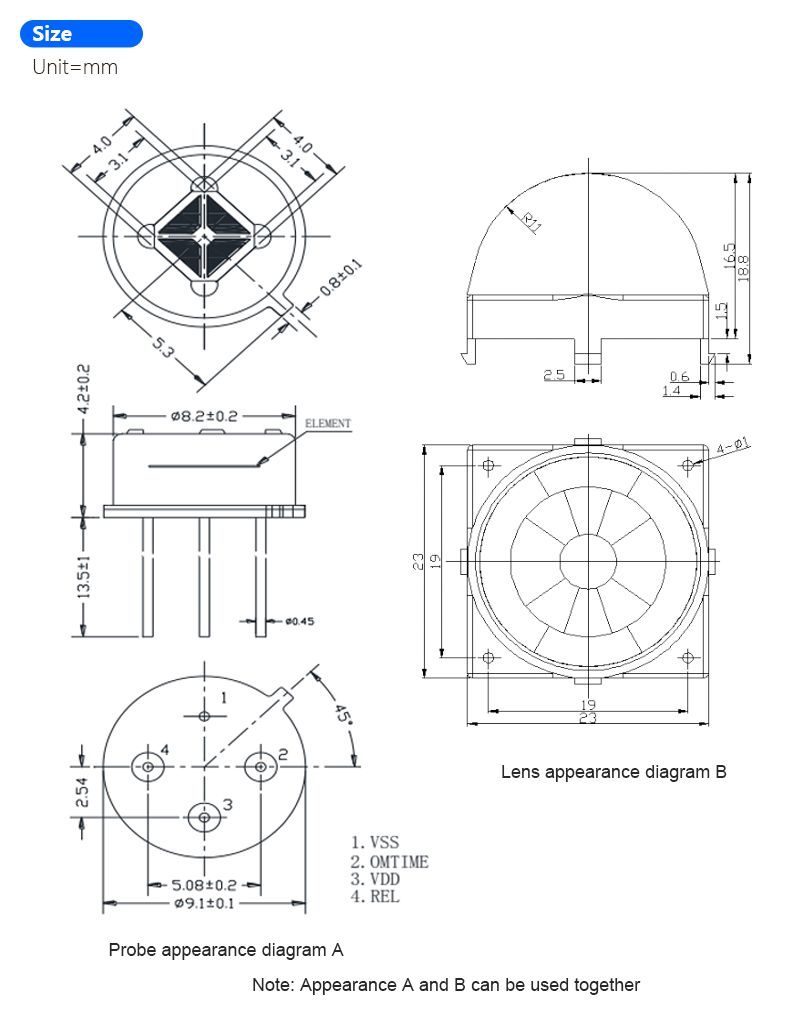

- Boyut / Boyut: Pencere Boyutu: 4*4mm
- Ölçüm Aralığı:Bize Ulaşın
- Çözüm:Bize Ulaşın
- Arayüz:Bize Ulaşın
- Teknoloji:Bize Ulaşın
- Algılama Aralığı: 12M (lens SB-F-02)
- Akım - Çıkış (Maks):2,2-3,7V
- Bant Genişliği:Bize Ulaşın
- İşlev:Bize Ulaşın
- Hızlanma Aralığı:Bize Ulaşın
- Hassasiyet (LSB/g):90~2000μV
- Hassasiyet (mV/g):90~2000μV
- Hassasiyet (LSB/(°/s)):90~2000μV
- Hassasiyet (mV/°/s):90~2000μV
- Algılama Mesafesi: 12M (lens SB-F-02)
- Akım - Çıkış:-10~10MA
- Güç - Puan:Bize Ulaşın
- Gerilim - Çıkış Farkı (Tip) @ Mesafe:Bize Ulaşın
- Gerilim - Çıkış (Tip) @ Mesafe:Bize Ulaşın
- Gerilim - Maks:Bize Ulaşın
- Gerilim - DC Ters (Vr) (Maks):Bize Ulaşın
- Güç - Maksimum:Bize Ulaşın
- Algılama Nesnesi: Bize Ulaşın
- Işığı Algılama:Bize Ulaşın
- Direnç:Bize Ulaşın
- Direnç Toleransı:Bize Ulaşın
- Sıcaklık Algılama - Yerel:Bize Ulaşın
- Sıcaklık Algılama - Uzaktan Kumanda:Bize Ulaşın
- Güncel Derecelendirme - AC:Bize Ulaşın
- Güncel Derecelendirme - DC:Bize Ulaşın
- Hoşgörü:Bize Ulaşın
- Gerilim - Anma:Bize Ulaşın
- Akış Sensörü Tipi: Bize Ulaşın
- Gerilim - Giriş:Bize Ulaşın
- Uygulama:Bize Ulaşın
- Çıkış Fonksiyonu:Bize Ulaşın
- D/C:Bize Ulaşın
- Çapraz Referans:Bize Ulaşın
- Çalışma Sıcaklığı:-30~70 OC
- Herhangi bir pine giden akım:-100~100 mA
- Depolama Sıcaklığı:-40 ~80 OC
- Normal voltaj: 2,2~3,7 V
- Besleme akımı:9 ~11 μA
- Hassasiyet eşiği: 90~2000 μV
- Dedektif Dalga Boyu: 5~14 um
- Çıkış akımı düşük: 10mA
- Çıkış akımı yüksek:-10mA
- Düşük REL çıkış kilitleme süresi: 2s

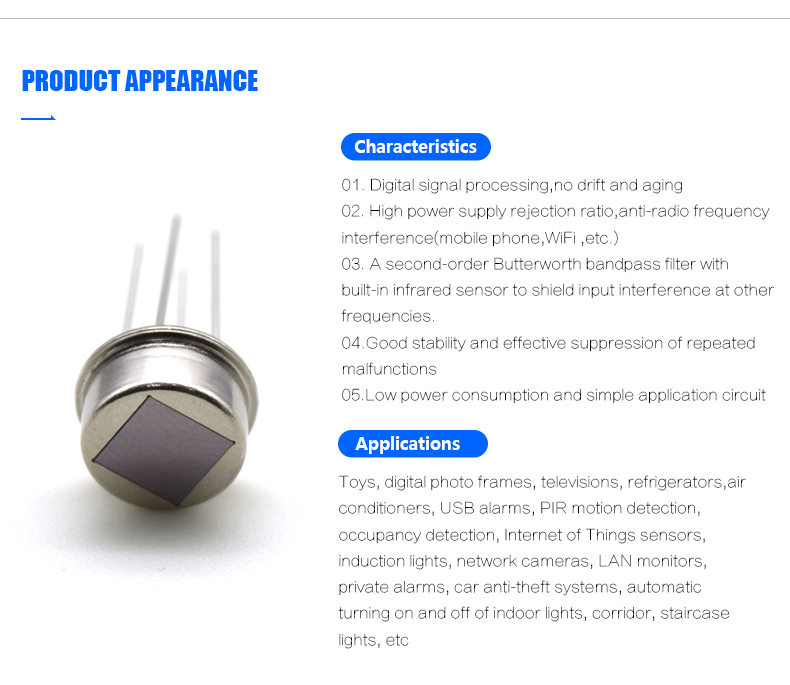

Ürün, dijital devreyi ve hassas elemanı hermetik olarak kapatılmış bir pakette birleştiren bir tür akıllı PIR sensörüdür. Yüksek empedanslı diferansiyel giriş aracılığıyla en fazla iki geleneksel PIR sensörüyle doğrudan arayüz oluşturur. PIR sinyali çip üzerinde dijital bir değere dönüştürülür. Bir REL çıkışı, PIR Sinyalinin seçilen eşiğin üzerinde olduğunu gösterir. Zamanlama parametreleri, karşılık gelen girişlerin DC voltajlarına bağlanmasıyla ayarlanır. Tüm sinyal işleme dijital olarak gerçekleştirilir
1.Mutlak Maksimum Derecelendirmeler | ||||||||||||
Elektriksel özellikler (aşağıda listelenenlerin ötesinde cihazda kalıcı hasara neden olabilir. Mutlak maksimum değerlere maruz kalmak cihazın güvenilirliğini etkileyebilir.) | ||||||||||||
Parametre | Sembol | Min. | Maksimum | Birim | Notlar | |||||||
Çalışma sıcaklığı | TST | -30 | 70 | °C | ||||||||
Herhangi bir pine akım | İçine | -100 | 100 | mA | ||||||||
Saklama derecesi | TST | -40 | 80 | °C | ||||||||
2. Çalışma Koşulları (T=25°C, Vdd=3V，aksi belirtilmediği sürece) | ||||||||||||
Parametre | Sembol | Min. | Tip | Maksimum | Birim | Notlar | ||||||
Düzenli voltaj | VDD | 2.2 | 3 | 3.7 | V | |||||||
Besleme akımı | ID | 9 | 9.5 | 11 | μA | |||||||
Hassasiyet eşiği | VSENS | 90 | 2000 | μV | ||||||||
Dedektif Dalga Boyu | λ | 5 | 14 | hım | ||||||||
Çıkışlar REL | ||||||||||||
Çıkış akımı düşük | GİL | 10 | mA | HACİM<1V<1V | ||||||||
Çıkış akımı yüksek | IOH | -10 | mA | VOH>(VDD-1V) | ||||||||
Düşük REL çıkış kilitleme süresi | TOL | 2 | s | Non-adjustable | ||||||||
SENS 32 Level | Adjustable | |||||||||||
Inputs SENS, ONTIME | ||||||||||||
Input voltage range | 0 | VDD1/2 | V | Adjustable between 0V and VDD/2 | ||||||||
Input leakage current | -1 | 1 | μA | |||||||||
Oscillator and Filter | ||||||||||||
LPF cutoff frequency | 7 | Hz | ||||||||||
HPF cutoff frequency | 0.44 | Hz | ||||||||||
On chip oscillator frequency | FCLK | 64 | kHz | |||||||||
