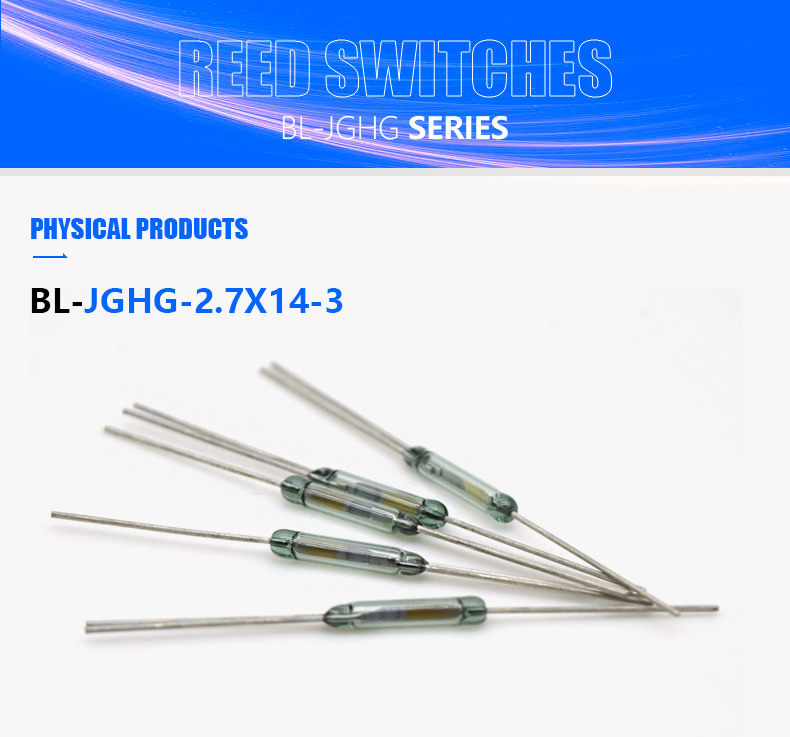

BL-JGHG-2.7X14-3 Manyetik Anahtar 3Pin

BL-JGHG-2.7X14-3

Reed anahtarı bir akı iletkeni gibi davranır. Operasyondan önce iki kamış temas halinde değildir; Manyetik alan kalıcı bir mıknatıs veya elektromanyetik bobin tarafından üretildiğinde, dış manyetik alan iki sazın uç noktalarına yakın farklı kutuplara neden olur. Manyetik kuvvet, kamışın elastik kuvvetini aştığında, iki kamış devreyi çekecek ve iletecektir; Manyetik alan zayıfladığında veya kaybolduğunda kamış kendi esnekliğinden dolayı serbest kalacak ve temas yüzeyleri ayrılarak devreyi açacaktır.

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

Reed anahtarın çalışma prensibi oldukça basittir. Uç noktalarda üst üste binen iki mıknatıslanabilir kamış (genellikle demir ve nikel olmak üzere iki metalden oluşur) bir cam tüp içinde kapatılır. İki kamış üst üste biniyor ve birbirinden aralıklı. Küçük bir boşluk vardır (sadece birkaç mikron kadar) ve iki kamışın üzerindeki temas noktaları genellikle rodyum ve rutenyum olmak üzere çok sert bir metal tabakasıyla kaplanmıştır. Bu sert metal katmanı, anahtarlama sürelerini ve ürün ömrünü büyük ölçüde artırır. Cam tüp yüksek saflıkta inert gazla (nitrojen gibi) doldurulur. Yüksek voltaj performansını artırmak için bazı kamış anahtarlar içeriyi vakum durumuna getirecektir.

BL-JGHG-2.7X14-3 kamış anahtarı, maksimum anahtarlama voltajı 100V olan 3Pin 3Pin Manyetik anahtar. Anahtar durumuna göre normalde açık küçük indükleme anahtarına ve normalde kapalı küçük indükleme anahtarına bölünmüştür.

Marka adı:GBeeLee
Tür: Yüksek Gerilim Manyetik Anahtar
Model Numarası:BL-JGHG-2.7X14-3
Maks. Akım:0.25A
Maks. Gerilim: 100VDC
Çekme Değeri: 15-50 AT
Bırakma Değeri: 5 AT
İletişim Değerlendirmesi: 3W
Anahtarlama Gerilimi: 100VDC
Arıza Gerilimi: 200VDC
Anahtarlama Akımı:0.25A
İlk Temas Direnci: 200mΩ
Rezonans Frekansı: 2,4 kHz
Kontak Kapasitesi: 0,8 PF

Manyetik anahtar 3Pin Manyetik anahtar

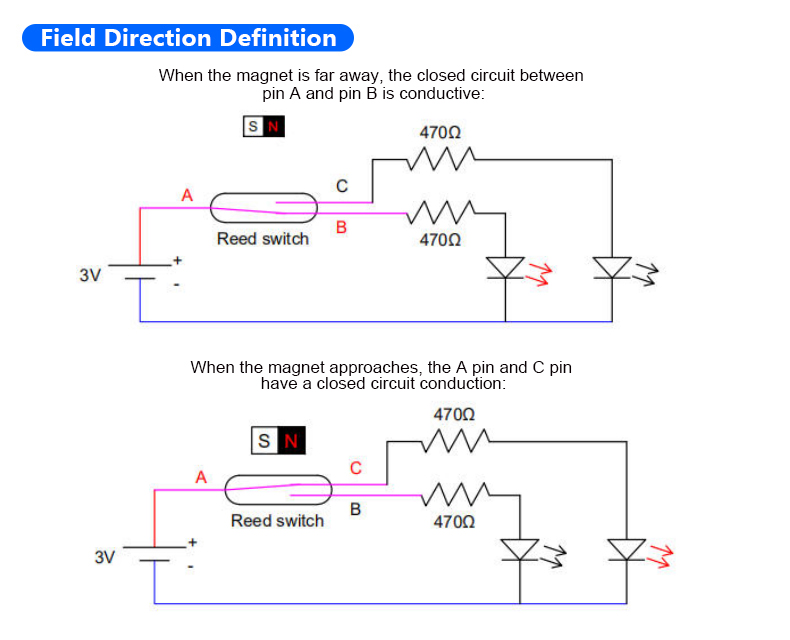

normalde açık küçük indükleme anahtarı normalde kapalı küçük indükleme anahtarı

Parametreler	Birim	BL-JGHG-2.7X14-3
İletişim Formu		1C
Kontak Konumu		Ö
İletişim Malzemesi		Rutenyum
İletişim değerlendirmesi	K	3
Anahtarlama Gerilimi	VDC	100
Arıza Gerilimi	VDC	200
Anahtarlama Akımı	A	0.25
İlk Temas Direnci	mΩ	200
Yalıtım direnci	Ω	109
Tip.Rezonans Frekansı	KHz	2.4
Değeri Çekin	AT	15-50
Çıkış Değeri	AT	5
Kontak Kapasitesi	PF	0.8
Elektrik Ömrü (Dirençli Yükler)		10⁸(DC10mV,10uA) 2*10⁶(DC12V,250mA)
Özellikler		Tek kutuplu çift atış
