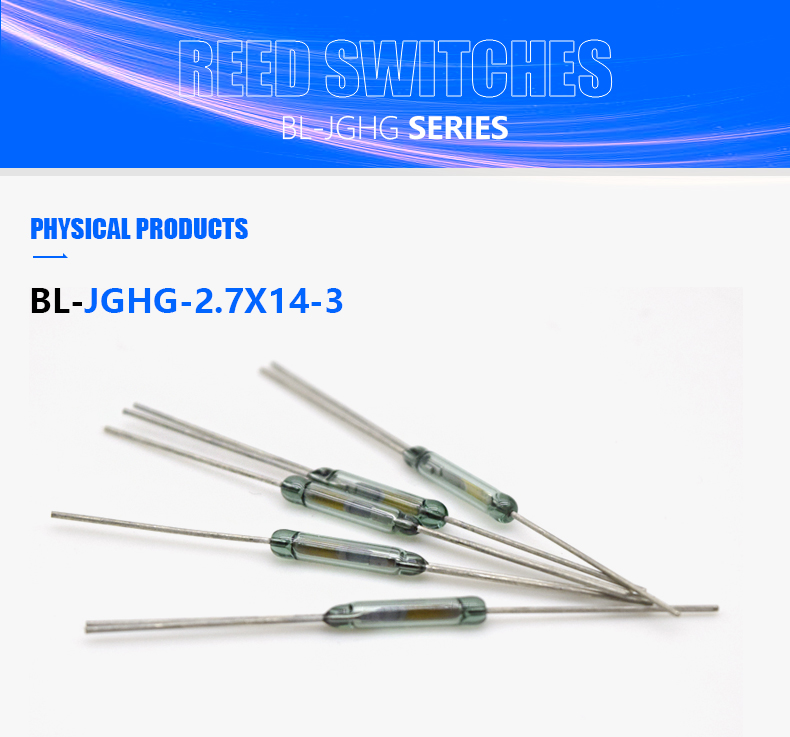

BL-JGHG-2.7X14-3 Герконовый переключатель, 3-контактный

BL-JGHG-2.7X14-3

Геркон действует как проводник потока. Перед работой два язычка не соприкасаются; когда магнитное поле создается постоянным магнитом или электромагнитной катушкой, внешнее магнитное поле вызывает разную полярность вблизи конечных точек двух язычков. Когда магнитная сила превышает силу упругости самого язычка, два язычка притягиваются и проводят цепь; когда магнитное поле ослабнет или исчезнет, язычок освободится за счет собственной упругости, и контактные поверхности разойдутся, разомкнув цепь.

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

Принцип работы геркона очень прост. Два намагничивающихся язычка (обычно состоящих из двух металлов, железа и никеля), перекрывающихся на концах, запечатаны в стеклянную трубку. Два язычка перекрываются и расположены на расстоянии друг от друга. Зазор небольшой (всего около нескольких микрон), а контакты двух язычков покрыты слоем очень твердого металла, обычно родия и рутения. Этот слой твердого металла значительно увеличивает количество переключений и срок службы изделия. Стеклянная трубка заполнена инертным газом высокой чистоты (например, азотом). Чтобы улучшить его характеристики при высоком напряжении, некоторые герконы создают внутри вакуумное состояние.

Геркон BL-JGHG-2.7X14-3 представляет собой 3-контактный геркон с максимальным напряжением переключения 100 В. В зависимости от состояния переключателя он делится на нормально открытый геркон и нормально закрытый геркон.

Фирменное наименование: GBeeLee
Тип: Геркон высокого напряжения
Номер модели:BL-JGHG-2.7X14-3
Макс. Ток: 0,25 А
Макс. Напряжение: 100 В постоянного тока
Значение втягивания: 15-50 В
Выпадающее значение: 5 AT
Рейтинг контакта: 3 Вт
Напряжение переключения: 100 В постоянного тока
Напряжение пробоя: 200 В постоянного тока
Ток переключения: 0,25 А
Начальное контактное сопротивление: 200 мОм
Резонансная частота: 2,4 кГц
Контактная емкость: 0,8 ПФ

Геркон 3-контактный геркон

нормально открытый геркон нормально закрытый геркон

Параметры	Единица	БЛ-JGHG-2.7X14-3
Форма обратной связи		1С
Контактная позиция		О
Контактный материал		Рутений
Рейтинг контактов	Вт	3
Коммутируемое напряжение	В постоянного тока	100
Напряжение пробоя	В постоянного тока	200
Коммутируемый ток	А	0.25
Начальное контактное сопротивление	мОм	200
Изоляционное сопротивление	Ом	109
Тип. Резонансная частота	КГц	2.4
Увеличьте ценность	В	15-50
Выпадающее значение	В	5
Контактная емкость	ПФ	0.8
Электрическая жизнь (резистивная нагрузка)		10⁸(10 мВ постоянного тока, 10 мкА) 2*10⁶(12 В постоянного тока, 250 мА)

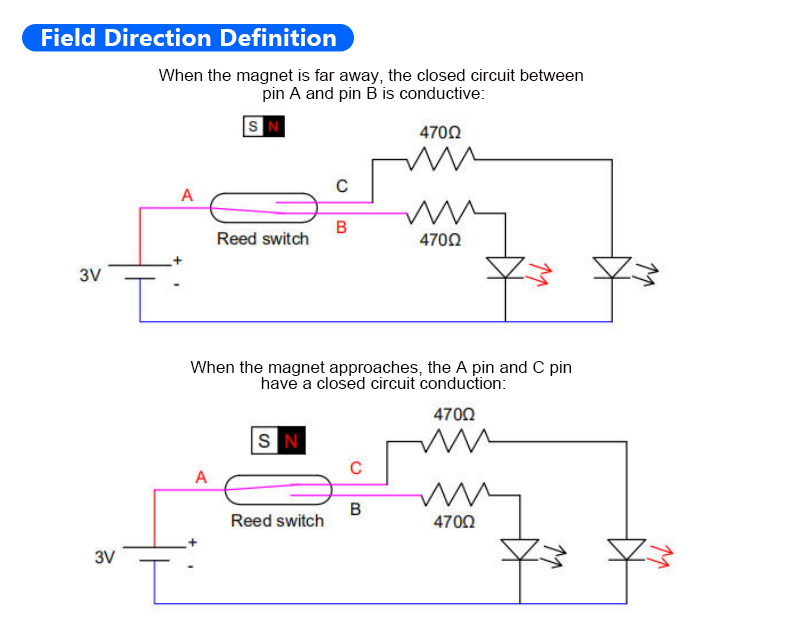

Функции		Однополюсный двойной бросок
