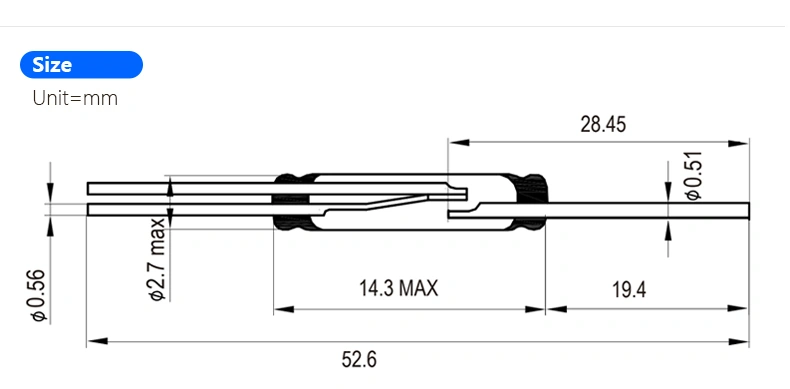

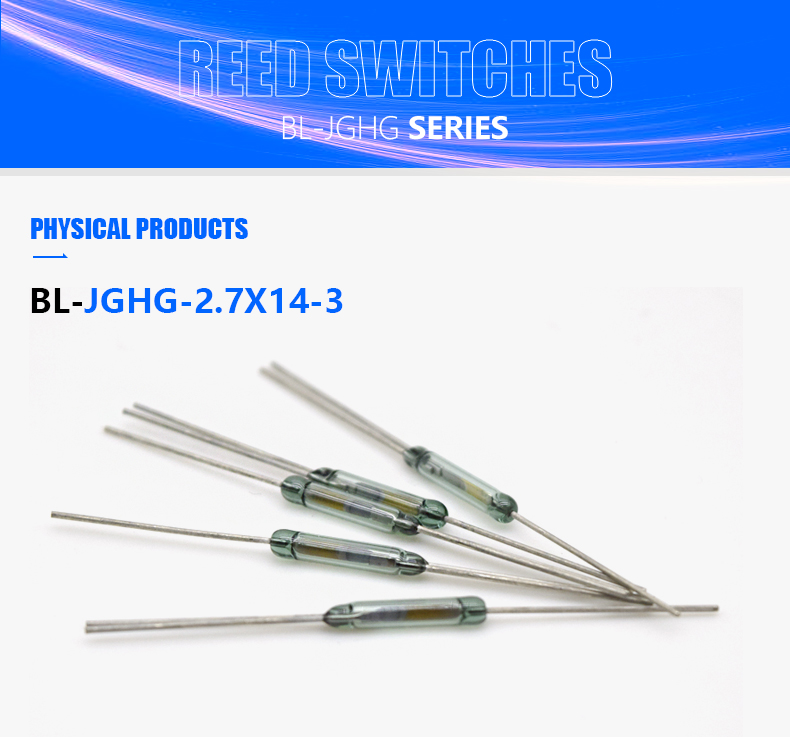

BL-JGHG-2.7X14-3 리드 스위치 3핀
BL-JGHG-2.7X14-3
리드 스위치는 자속 도체처럼 작동합니다. 작동하기 전에 두 리드가 접촉되지 않습니다. 영구 자석이나 전자기 코일에 의해 자기장이 생성되면 외부 자기장은 두 리드의 끝점 근처에서 서로 다른 극성을 유발합니다. 자기력이 리드 자체의 탄성력을 초과하면 두 리드가 회로를 끌어당겨 전도합니다. 자기장이 약해지거나 사라지면 리드 자체의 탄성으로 인해 리드가 풀리고 접촉면이 분리되어 회로가 열립니다.
최소 주문
1 조각
수량:
리드 스위치의 작동 원리는 매우 간단합니다. 끝점에서 겹치는 두 개의 자화 리드(일반적으로 철과 니켈이라는 두 가지 금속으로 구성됨)가 유리관에 밀봉되어 있습니다. 두 개의 리드는 겹쳐지고 서로 떨어져 있습니다. 작은 간격(약 몇 마이크론)이 있으며 두 리드의 접점은 매우 단단한 금속(보통 로듐과 루테늄) 층으로 도금되어 있습니다. 이 초경금속층은 스위칭 횟수와 제품 수명을 크게 늘립니다. 유리관에는 고순도 불활성 가스(예: 질소)가 채워져 있습니다. 고전압 성능을 향상시키기 위해 일부 리드 스위치는 내부를 진공 상태로 만듭니다.
BL-JGHG-2.7X14-3 리드 스위치는 최대 스위칭 전압이 100V인 3Pin 리드 스위치입니다. 스위치 상태에 따라 다음과 같이 구분됩니다.상시 열림 리드 스위치그리고상시 폐쇄형 리드 스위치
- 브랜드 이름:GBeeLee
- 유형: 고전압 리드 스위치
- 모델 번호:BL-JGHG-2.7X14-3
- 최대. 현재:0.25A
- 최대. 전압: 100VDC
- 풀인 값:15-50 AT
- 드롭아웃 값:5 AT
- 접점 정격:3W
- 스위칭 전압: 100VDC
- 항복 전압: 200VDC
- 스위칭 전류:0.25A
- 초기 접촉 저항: 200mΩ
- 공진 주파수: 2.4kHz
- 접점 용량: 0.8 PF
| 매개변수 | 단위 | BL-JGHG-2.7X14-3 |
| 문의 양식 | 1C | |
| 접촉 위치 | 영형 | |
| 접촉 재료 | 루테늄 | |
| 접촉 등급 | 여 | 3 |
| 스위칭 전압 | VDC | 100 |
| 항복 전압 | VDC | 200 |
| 스위칭 전류 | ㅏ | 0.25 |
| 초기 접촉 저항 | mΩ | 200 |
| 절연저항 | Ω | 109 |
| 유형 공진 주파수 | KHz | 2.4 |
| 가치 창출 | 에 | 15-50 |
| 드롭아웃 가치 | 에 | 5 |
| 접점 용량 | PF | 0.8 |
| 전기적 수명(저항 부하) | 108(DC10mV,10uA) 2*106(DC12V,250mA) | |

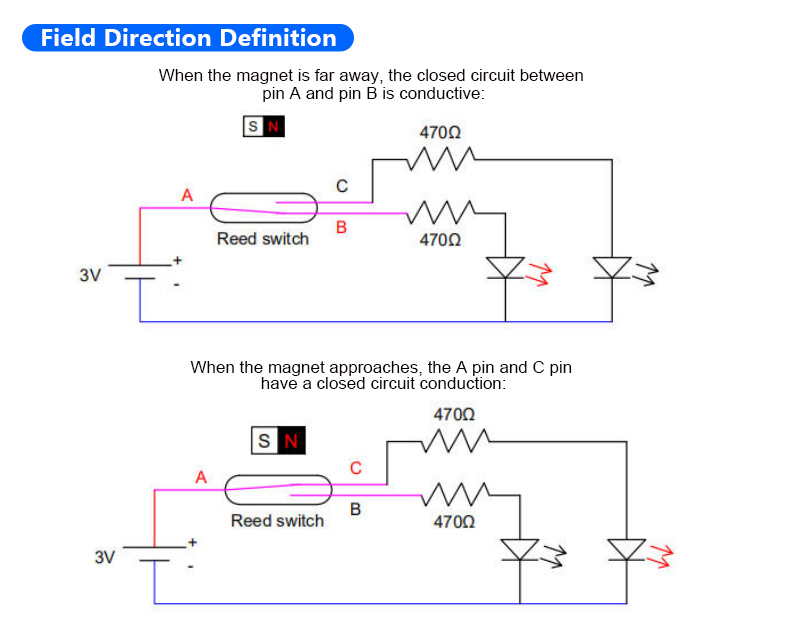

| 특징 | 단극 이중 던지기 |
