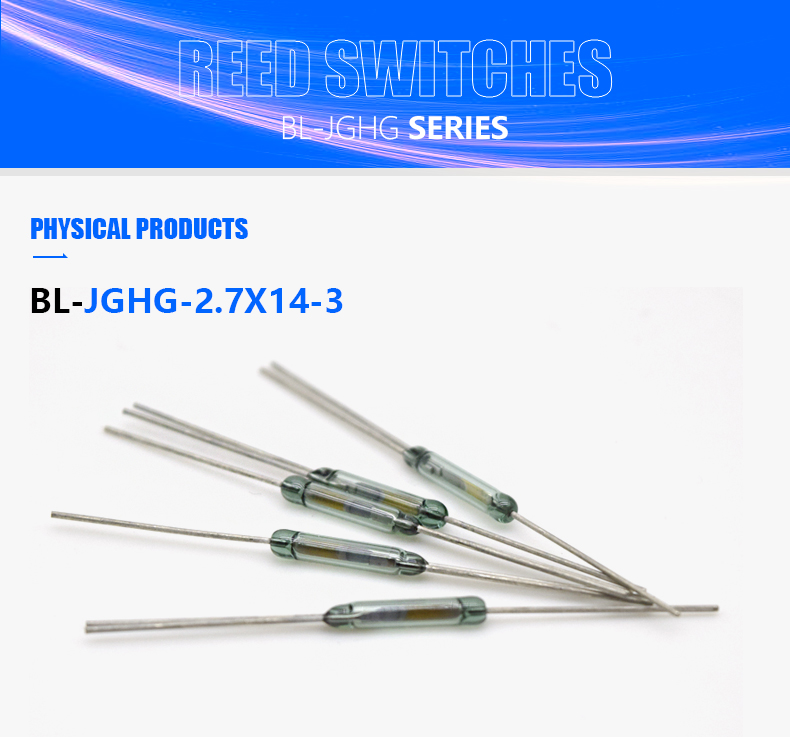

BL-JGHG-2.7X14-3 リードスイッチ 3Pin
BL-JGHG-2.7X14-3
リードスイッチは磁束導体のように機能します。 動作前は、2 つのリードは接触していません。 永久磁石または電磁コイルによって磁場が発生すると、外部磁場によって 2 つのリードの端点付近で異なる極性が生じます。 磁力がリード自体の弾性力を超えると、2 つのリードが引き付けられ、回路が導通します。 磁場が弱まるか消えると、リードはその弾性により解放され、接触面が離れて回路が開きます。
最小注文
1 ピース
数量:
リードスイッチの動作原理は非常に簡単です。 端点で重なる 2 つの磁化可能なリード (通常、鉄とニッケルの 2 つの金属で構成されています) がガラス管内に封入されています。 2 つのリードは重なり合い、間隔をあけて配置されます。 小さなギャップ (わずか約数ミクロン) があり、2 つのリードの接点は非常に硬い金属 (通常はロジウムとルテニウム) の層でメッキされています。 この硬質金属の層により、スイッチング回数と製品寿命が大幅に向上します。 ガラス管内には高純度の不活性ガス（窒素など）が封入されています。 リードスイッチの中には、高耐圧性能を向上させるために内部を真空状態にするものがあります。

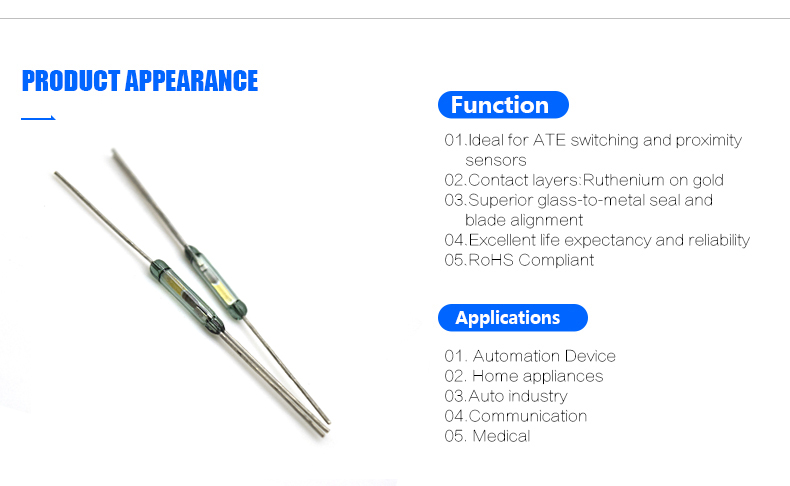

BL-JGHG-2.7X14-3 リード スイッチは、最大スイッチング電圧 100 V の 3Pin ンリードスイッチ。 スイッチの状態に応じて次のように分かれます: ノーマルオープンリードスイッチ そして 常閉リードスイッチ。
- ブランド名:GBeeLee
- タイプ: 高電圧リードスイッチ
- モデル番号:BL-JGHG-2.7X14-3
- 最大。 電流:0.25A
- 最大。 電圧:100VDC
- プルイン値:15-50AT
- ドロップアウト値:5AT
- 接点定格:3W
- スイッチング電圧:100VDC
- 降伏電圧:200VDC
- スイッチング電流: 0.25A
- 初期接触抵抗:200mΩ
- 共振周波数:2.4kHz
- 接触容量:0.8PF
| パラメーター | ユニット | BL-JGHG-2.7X14-3 |
| お問い合わせフォーム | 1C | |
| 接点位置 | ○ | |
| 接点材質 | ルテニウム | |
| 接点の定格 | W | 3 |
| スイッチング電圧 | VDC | 100 |
| 降伏電圧 | VDC | 200 |
| スイッチング電流 | あ | 0.25 |
| 初期接触抵抗 | mΩ | 200 |
| 絶縁抵抗 | Ω | 109 |
| 代表共振周波数 | KHz | 2.4 |
| 価値を引き出す | で | 15-50 |
| ドロップアウト値 | で | 5 |
| 接点容量 | PF | 0.8 |
| 電気的寿命 (抵抗負荷) | 108(DC10mV、10uA) 2*106(DC12V、250mA) | |

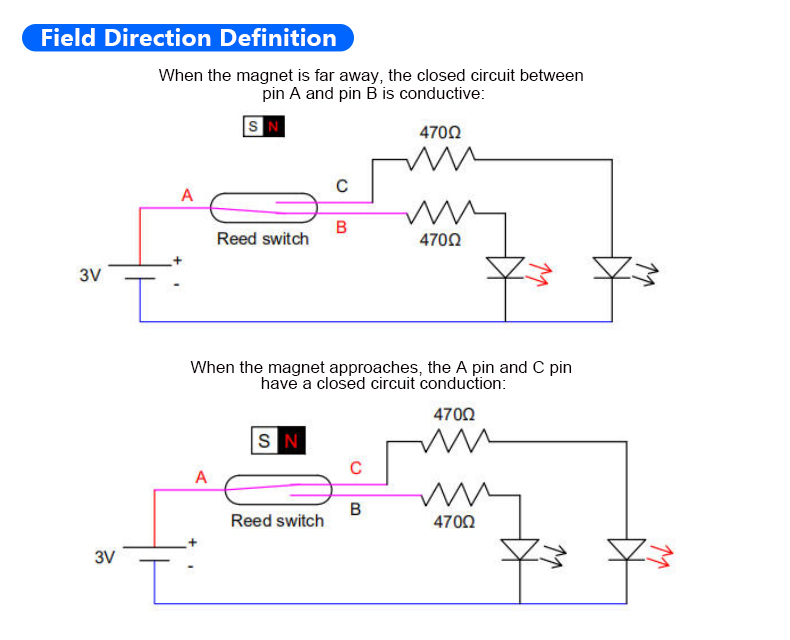

| 特徴 | 単極 双投 |
