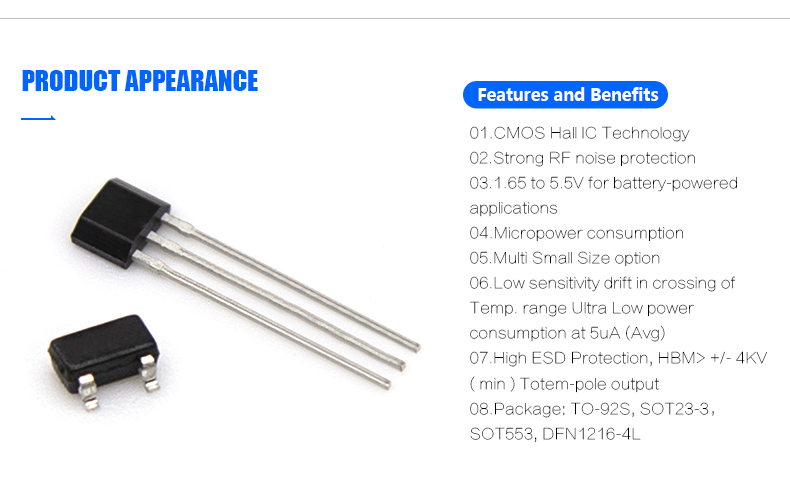

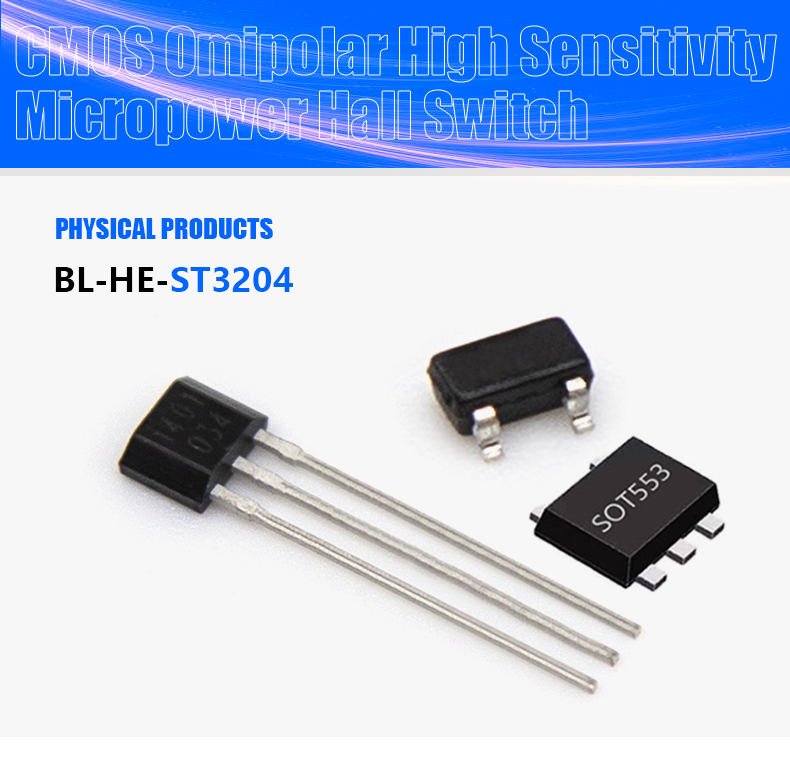

자기 센서 1.65 to 5.5V BL-HE-ST3204 CMOS Omipole High Sensitivity Micropower Hall Switch

BL-HE-ST3204

최소 주문

1 조각

수량:

연락처 보내기

장바구니에 추가

시리즈:홀 센서
특징: CMOS 양극성 홀 센서

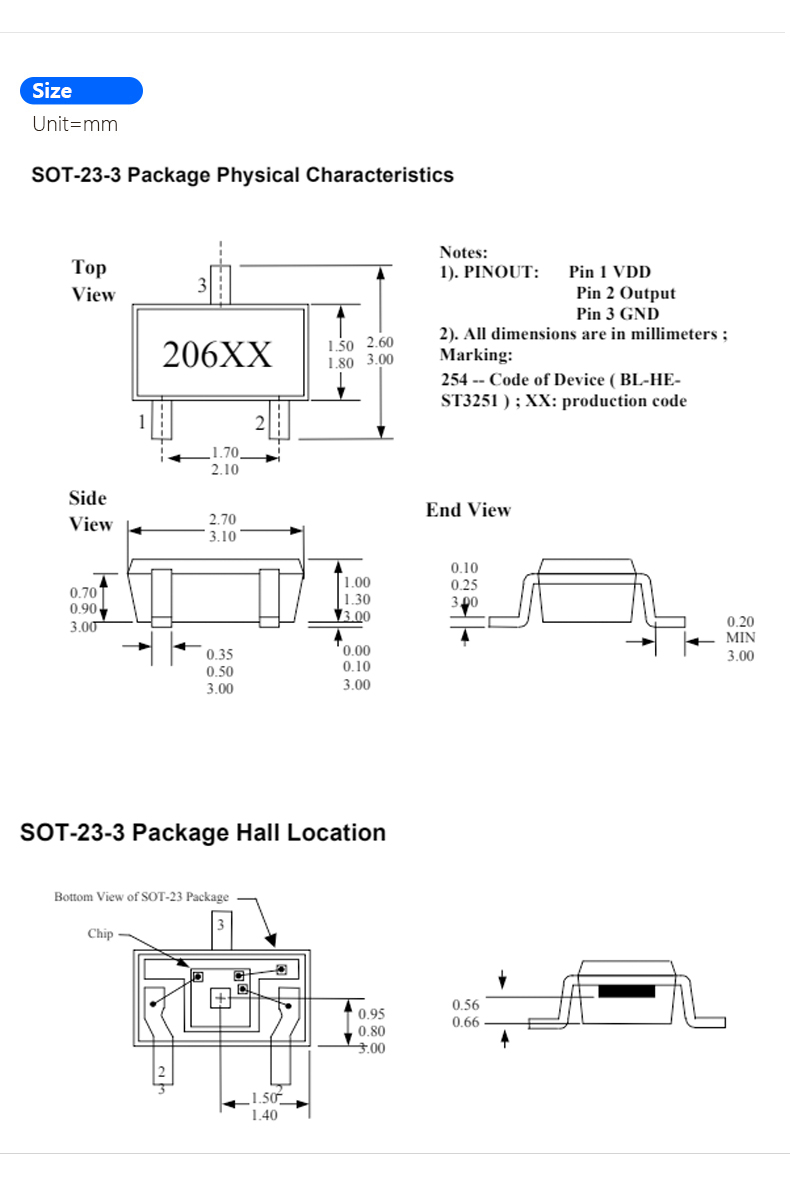

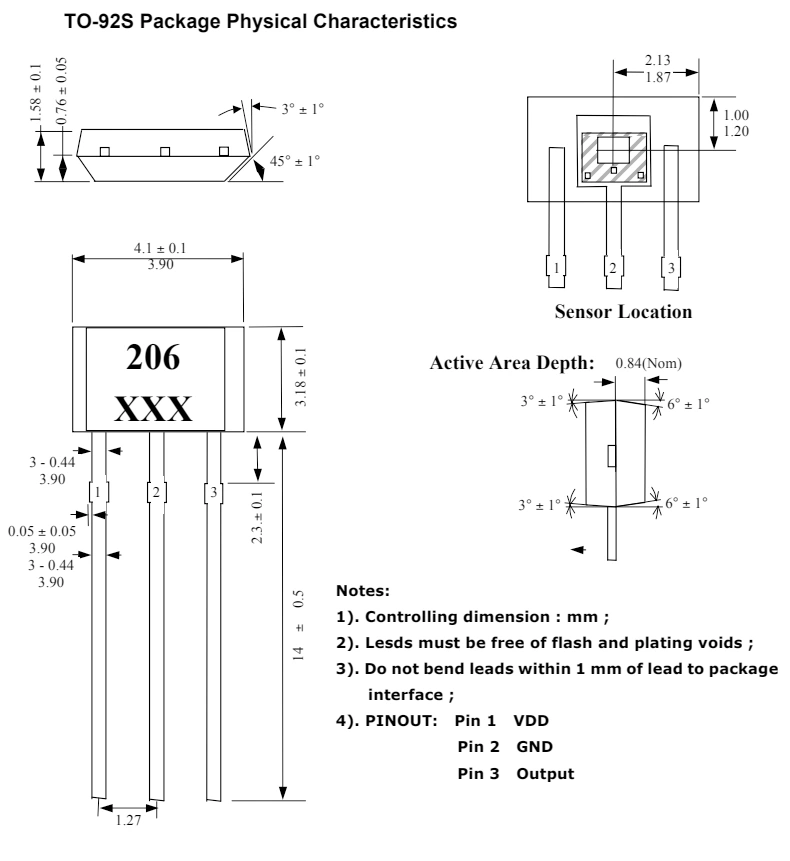

장착 유형:TO-92S, SOT23-3
설명:소전력 소비
모델 번호: BL-HE-ST3204
유형:강력한 RF 잡음 보호
원산지: 중국 광동
브랜드 이름:GBeelee 자기 센서
사용법:소전력 소비
이론:CMOS 홀 IC 기술
출력: HBM> +/- 4KV( min ) 토템폴 출력
공급 전압(작동):6 V
공급 전류:1mA
출력 전압:6V
출력 전류:1mA
작동 온도 범위:-40 ~ 85 ℃
보관 온도 범위:-50 ~ 150 ℃
ESD 감도: 4000V
작동 전압: 1.8-5.5V
출력 고전압: VDD-0.2
출력 저전압:0.2

01.BL-HE-ST3204는 혼합 신호 CMOS 기술로 제작되었습니다. 내부에는 온칩 홀 전압 발생기, 1.8~5.5V의 공급 전압으로 작동하기 위한 전압 조정기, 저전력 소비를 위한 절전/활성화 논리, 온도 보상 회로, 소신호 증폭기, 동적 오프셋 제거 기능이 있는 홀 센서가 포함되어 있습니다. 시스템, 슈미트 트리거 및 오픈 드레인 출력. 충분한 강도의 남극과 북극 모두 센서 출력을 켭니다. 자기장이 없으면 출력이 꺼집니다. 자속밀도(B)가 동작점(Bop)보다 크면 출력이 ON(Low)되고, B가 해제점(Brp)보다 낮아질 때까지 출력이 유지된 후 꺼진다.

02. 정상 작동 시 총 전력 소비는 일반적으로 3.3V 전원 사용 시 15μW입니다. BL-HE-ST3204의 작동 온도 범위는 -40°C ~ 85°C입니다.

Paramete	Symbo	Test Condition	Min	Typ	Max	Unit
Operating voltag	VDD	Operating	1.8	3.3	5.5	V
Output High Voltag	VOH	B	VDD-0.2	--	--
Output Low Voltag	VOL	BopS	--	--	0.2
Supply current	IDD1(AVG)	VDD = 1.8 v,Average	--	20	--	µA
Supply Current During Startup Time	IDD1(EN)	VDD=1.8V,During Startup Time Value	--	0.7	--	mA
Supply Current During Standby Time	IDD1(DIS)	VDD=1.8V,During Standby Time Value	--	1.4	--	µA
Supply current	IDD1(AVG)	VDD =3v, Average	--	35	--	µA
Supply Current During Startup Time	IDD1(EN)	VDD=3.0V, During Startup Time Value	--	0.8	--	mA
Supply Current During Standby Time	IDD1(DIS)	VDD=3.0V, During Standby Time Value	--	2	--	µA
Awake mode time	TAW	Operating	--	15	--	µS
Sleep mode time	TSL	Operating	--	500	1000	µS
