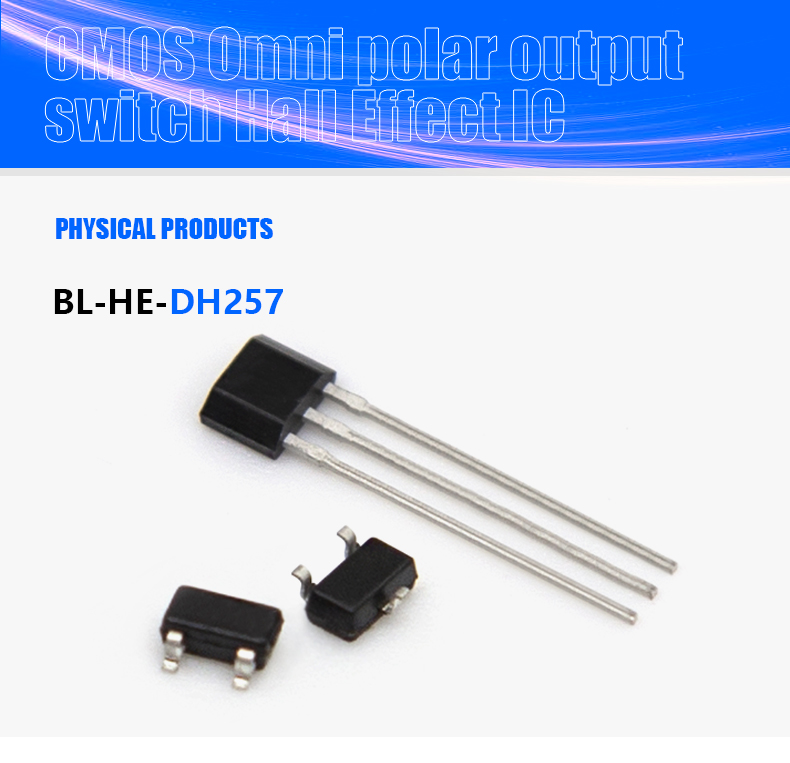

BL-HE-DH257 ユニポーラ低電力ホール効果センサー

BL-HE-DH257

ホールセンサーの電圧は磁界の強さの変化に応じて変化します。磁場が強いほど、電圧は高くなります。磁場が弱いほど、電圧は低くなります。ホールスイッチの電圧値は非常に小さく、通常はわずか数ミリボルトですが、集積回路内のアンプで増幅すると、強力な信号を出力できるほど十分に電圧が増幅されます。ホール集積回路がセンサーとして機能するには、磁場の強度を変化させる機械的な方法が必要です。ユニポーラ低電力ホールスイッチは通常、スイッチング、電流検出、その他のアプリケーションに使用されます。動作するには 1 つの極性の電源のみが必要です。

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

ホールセンサーの電圧は磁界の強さの変化に応じて変化します。磁場が強いほど、電圧は高くなります。磁場が弱いほど、電圧は低くなります。ホールスイッチの電圧値は非常に小さく、通常はわずか数ミリボルトですが、集積回路内のアンプで増幅すると、強力な信号を出力できるほど十分に電圧が増幅されます。ホール集積回路がセンサーとして機能するには、磁場の強度を変化させる機械的な方法が必要です。ユニポーラ低電力ホールセンサーは通常、スイッチング、電流検出、その他の用途に使用されます。動作するには 1 つの極性の電源のみが必要です。

モデル番号:BL-HE-DH257
タイプ: ユニポーラ低電力ホールセンサー
電源電圧(VDD):7V
出力電圧(Vout):7V
出力電流(IOUT):1mA
逆電圧(VDD)(VOUT):-0.3V
保存温度範囲(Ts):-65 ～ +150 ℃
最大ジャンクション温度:150℃

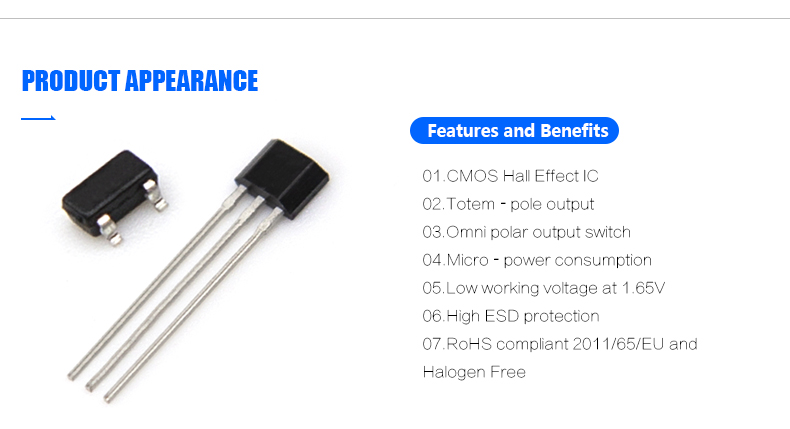

01.BL-HE-DH257 ホール効果センサーは、温度安定性、ストレス耐性、感度の許容差が低いマイクロパワースイッチです。チョッパー安定化を利用した動的オフセットキャンセルにより、優れた高温性能が可能になります。この方法により、デバイスのオーバーモールド、温度依存性、熱応力によって通常引き起こされるオフセット電圧が低減されます。

02.BL-HE-DH257は、単一シリコンチップ上に次の機能を含むチップをアクティブにするために、低動作電圧1.65V用に特別に作られています:電圧レギュレータ、ホール電圧発生器、小信号アンプ、チョッパ安定化、シュミットトリガー、CMOS出力ドライバー。高度な CMOS ウェーハ製造プロセスを使用して、低電圧要件、コンポーネントのマッチング、非常に低い入力オフセット誤差、および小さなコンポーネントの形状を活用します。このデバイスの動作には単極磁場の存在が必要です。

03.パッケージタイプはハロゲンフリーバージョンであり、サードパーティのラボによって検証されています。

(At 4.5v to 24V with 20mA load unless otherwise noted.)
Parameter	Condition	Min	Typ	Max	Units
Supply voltage	—	3.8	—	30.0	V
Supply current	25℃	—	5	10	mA
Output current	—	—	40	—	mA
Vsat at 20mA	25℃	—	—	0.4	V
Output leakage	—	—	—	10.0	μA
Rise time	25℃	—	0.2	1.5	μS
Fall time	25℃	—	0.5	1.5	μS
Operating temperature	—	-40	—	150	℃
Storage temperature	—	-40	—	150	℃
