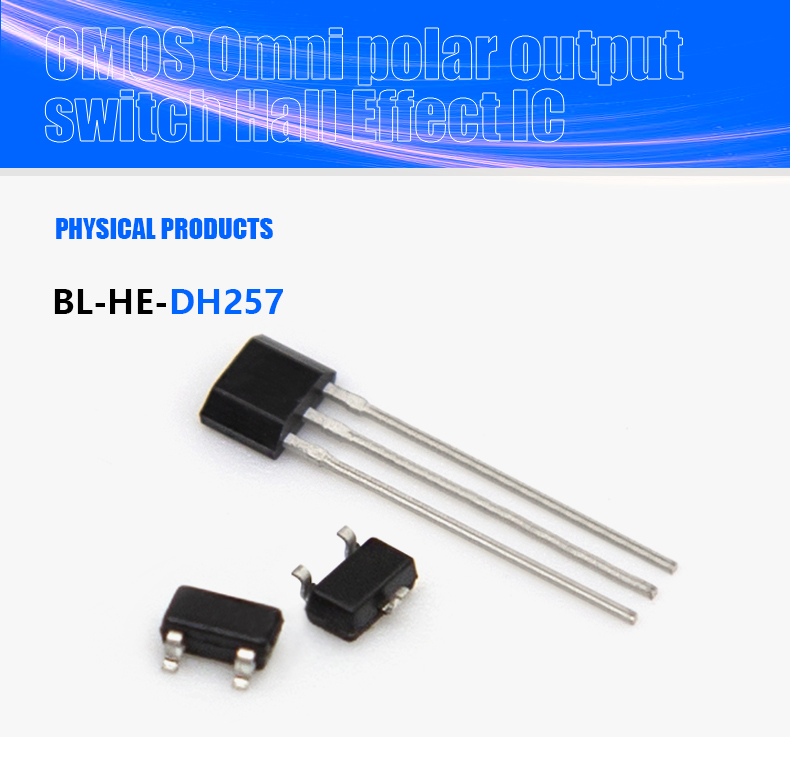

BL-HE-DH257 단극 저전력 홀 효과 센서
BL-HE-DH257
홀 센서의 전압은 자기장의 세기에 따라 변합니다. 자기장이 강할수록 전압은 높아집니다. 자기장이 약할수록 전압은 낮아집니다. 홀 스위치의 전압 값은 일반적으로 몇 밀리볼트로 매우 작지만 집적 회로의 증폭기에 의해 증폭되면 강한 신호를 출력할 수 있을 만큼 전압이 증폭될 수 있습니다. 홀 집적 회로가 센서로 기능하려면 자기장 강도를 변경하는 기계적 방법이 필요합니다. 단극 저전력 홀 스위치는 일반적으로 스위칭, 전류 감지 및 기타 애플리케이션에 사용됩니다. 작동하려면 전원 공급 장치의 한 극성만 필요합니다.
최소 주문
1 조각
수량:
홀 센서의 전압은 자기장의 세기에 따라 변합니다. 자기장이 강할수록 전압은 높아집니다. 자기장이 약할수록 전압은 낮아집니다. 홀 스위치의 전압 값은 일반적으로 몇 밀리볼트로 매우 작지만 집적 회로의 증폭기에 의해 증폭되면 강한 신호를 출력할 수 있을 만큼 전압이 증폭될 수 있습니다. 홀 집적 회로가 센서로 기능하려면 자기장 강도를 변경하는 기계적 방법이 필요합니다. 단극 저전력 홀 센서는 일반적으로 스위칭, 전류 감지 및 기타 애플리케이션에 사용됩니다. 작동하려면 전원 공급 장치의 한 극성만 필요합니다.
- 모델 번호: BL-HE-DH257
- 유형: 단극 홀 효과 센서
- 공급 전압(VDD):7V
- 출력 전압(Vout):7V
- 출력 전류(IOUT):1mA
- 역방향 전압(VDD)(VOUT):-0.3V
- 보관 온도 범위(Ts):-65 ~ +150 ℃
- 최대 접합 온도:150℃
01.BL-HE-DH257 홀 효과 센서는 온도에 안정적이고 스트레스에 강하며 감도가 낮은 마이크로 전원 스위치입니다. 초퍼 안정화를 활용하는 동적 오프셋 취소를 통해 탁월한 고온 성능이 가능해졌습니다. 이 방법은 일반적으로 장치의 과도한 몰딩, 온도 의존성 및 열 응력으로 인해 발생하는 오프셋 전압을 줄입니다.
02.BL-HE-DH257은 단일 실리콘 칩에 다음을 포함하는 칩을 활성화하기 위해 낮은 작동 전압(1.65V)을 위해 특별히 제작되었습니다: 전압 조정기, 홀 전압 발생기, 소신호 증폭기, 초퍼 안정화, 슈미트 트리거, CMOS 출력 드라이버. 고급 CMOS 웨이퍼 제조 공정은 저전압 요구 사항, 구성 요소 일치, 매우 낮은 입력 오프셋 오류 및 작은 구성 요소 기하학적 구조를 활용하는 데 사용됩니다. 이 장치가 작동하려면 단극 자기장이 필요합니다.
03. 패키지 유형은 Halogen Free 버전으로 제3자 연구소에서 검증되었습니다.
| (At 4.5v to 24V with 20mA load unless otherwise noted.) | |||||
| Parameter | Condition | Min | Typ | Max | Units |
| Supply voltage | — | 3.8 | — | 30.0 | V |
| Supply current | 25℃ | — | 5 | 10 | mA |
| Output current | — | — | 40 | — | mA |
| Vsat at 20mA | 25℃ | — | — | 0.4 | V |
| Output leakage | — | — | — | 10.0 | μA |
| Rise time | 25℃ | — | 0.2 | 1.5 | μS |
| Fall time | 25℃ | — | 0.5 | 1.5 | μS |
| Operating temperature | — | -40 | — | 150 | ℃ |
| Storage temperature | — | -40 | — | 150 | ℃ |
1.Q: 샘플을 받을 수 있나요?
A: 그렇습니다, 우리는 당신의 테스트를 위한 무료 샘플을 제공해서 좋습니다, 무료로 저희에게 연락하고 당신이 필요로 하는 제품을 저희에게 말하십시오.
2.Q: 사용자 정의를 허용합니까?
A: 그렇습니다, 주문화가 허용됩니다, 상담을 위해 우리의 판매 직원에게 연락하십시오.
3.Q:기술적인 문제에 대한 도움을 제공할 수 있습니까?
A: 그렇습니다, 우리는 전자 스위치 산업에 있는 연구와 개발의 15년 이상을 가지고 있습니다. 구매 과정에서 기술적인 도움이 필요하면 언제든지 문의해 주세요.
4.Q: 얼마나 많은 유형의 스위치가 있습니까? 품질은 어떻습니까?
A : 우리는 귀하가 선택한 10 가지 유형의 스위치를 보유하고 있으며 당사의 모든 제품은 ROHS 및 REACH를 통과했습니다. 귀하의 품질 표준을 확실히 충족시킬 수 있다고 믿으십시오.
5.Q: 광전 스위치의 장점은 무엇입니까?
A: 우리의 광전 스위치는 비기계적 트리거링으로 신호를 더욱 안정적이고 신뢰할 수 있게 하며 정밀 내장 각도 가이드 구조, 높은 트리거링 각도 일관성을 제공합니다.
