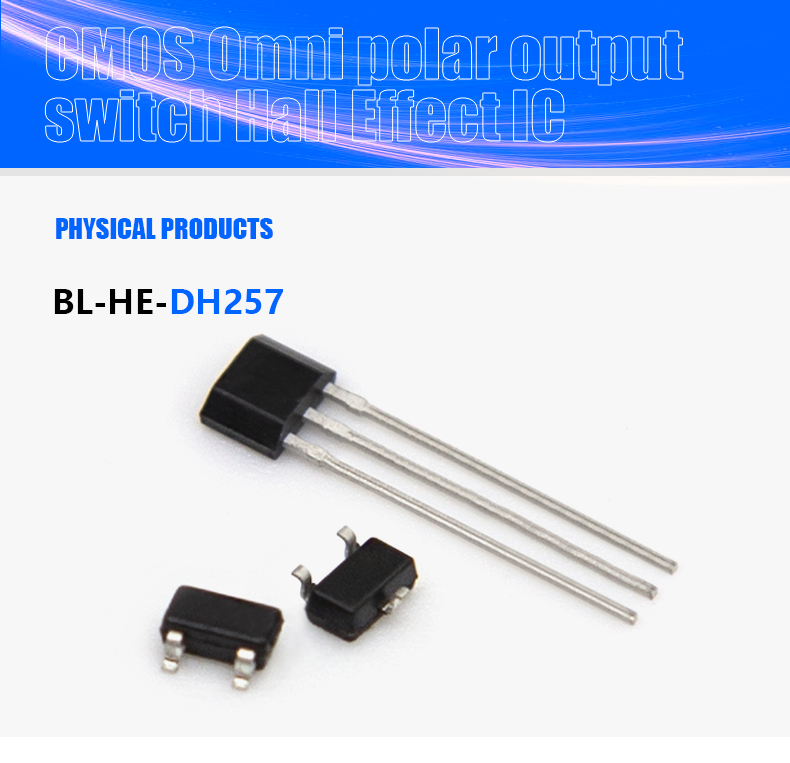

BL-HE-DH257 Tek Kutuplu Düşük Güç Hall Etkisi sensörü

BL-HE-DH257

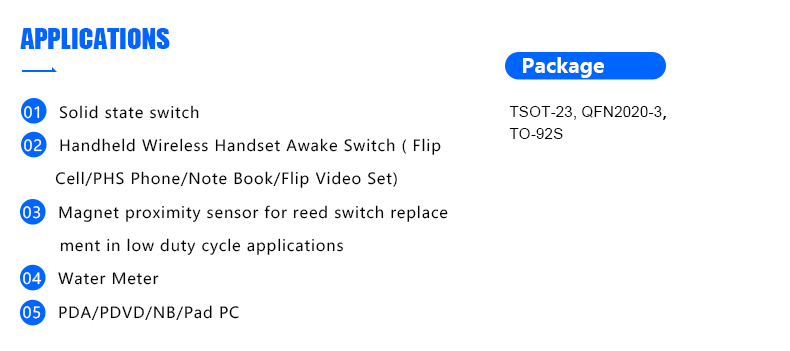

Hall sensörünün voltajı, manyetik alan kuvvetinin değişmesiyle değişir. Manyetik alan ne kadar güçlü olursa voltaj da o kadar yüksek olur. Manyetik alan ne kadar zayıfsa voltaj da o kadar düşük olur. Hall anahtarının voltaj değeri çok küçüktür, genellikle yalnızca birkaç milivolttur, ancak entegre devredeki amplifikatör tarafından güçlendirildiğinde voltaj, güçlü bir sinyal verecek kadar yükseltilebilir. Hall entegre devresinin sensör görevi görebilmesi için manyetik alan yoğunluğunu değiştirecek mekanik yöntemlere ihtiyaç vardır. Tek kutuplu düşük güçlü Hall anahtarları genellikle anahtarlama, akım algılama ve diğer uygulamalarda kullanılır. Çalışmak için yalnızca bir güç kaynağı kutbuna ihtiyaç duyarlar.

Minimum sipariş

1 Parça

Miktar:

Bir iletişim mektubu gönderin

Sepete ekle

Salon Sensörü voltajı, manyetik alan kuvvetinin değişmesiyle değişir. Manyetik alan ne kadar güçlü olursa voltaj da o kadar yüksek olur. Manyetik alan ne kadar zayıfsa voltaj da o kadar düşük olur. Hall anahtarının voltaj değeri çok küçüktür, genellikle yalnızca birkaç milivolttur, ancak entegre devredeki amplifikatör tarafından güçlendirildiğinde voltaj, güçlü bir sinyal verecek kadar yükseltilebilir. Hall entegre devresinin sensör görevi görebilmesi için manyetik alan yoğunluğunu değiştirecek mekanik yöntemlere ihtiyaç vardır. Tek kutuplu düşük güçlü Hall sensörü genellikle anahtarlama, akım algılama ve diğer uygulamalarda kullanılır. Çalışmak için yalnızca bir güç kaynağı kutbuna ihtiyaç duyarlar.

Model Numarası:BL-HE-DH257
Tür: tek kutuplu düşük güç salonu sensörü
Besleme Gerilimi(VDD):7V
Çıkış Gerilimi(Vout):7V
Çıkış Akımı(IOUT):1mA
Ters Gerilim (VDD) (VOUT):-0,3V
Depolama Sıcaklığı Aralığı (Ts):-65 ila +150 OC
Maksimum Bağlantı Sıcaklığı: 150°C

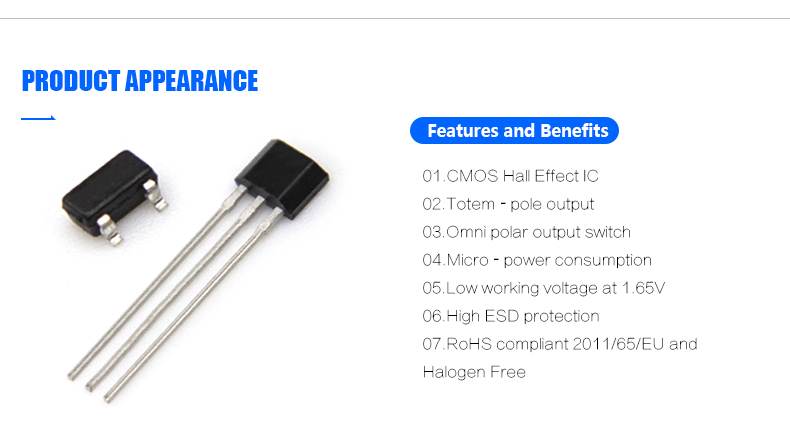

01.BL-HE-DH257 Hall etkisi sensörü, sıcaklığa dayanıklı, strese dayanıklı, Düşük Hassasiyet Toleransı mikro güç anahtarıdır. Kıyıcı stabilizasyonunu kullanan dinamik ofset iptali sayesinde üstün yüksek sıcaklık performansı mümkün hale gelir. Bu yöntem, normalde cihazın aşırı kalıplama, sıcaklık bağımlılıkları ve termal stresten kaynaklanan ofset voltajını azaltır.

02.BL-HE-DH257, tek bir silikon çip üzerinde aşağıdakileri içeren çipi aktif hale getirmek için 1, 65V düşük çalışma voltajı için özel olarak üretilmiştir: voltaj regülatörü, Hall voltaj jeneratörü, küçük sinyal amplifikatörü, kıyıcı stabilizasyonu, Schmitt tetikleyici, CMOS çıkış sürücüsü. Gelişmiş CMOS levha üretim işlemi, düşük voltaj gereksinimlerinden, bileşen eşleştirmesinden, çok düşük giriş-ofset hatalarından ve küçük bileşen geometrilerinden yararlanmak için kullanılır. Bu cihazın çalışması için tek kutuplu manyetik alanların varlığı gerekir.

03. Paket tipi Halojensiz versiyondadır ve üçüncü taraf Laboratuvar tarafından doğrulanmıştır.

(At 4.5v to 24V with 20mA load unless otherwise noted.)
Parameter	Condition	Min	Typ	Max	Units
Supply voltage	—	3.8	—	30.0	V
Supply current	25℃	—	5	10	mA
Output current	—	—	40	—	mA
Vsat at 20mA	25℃	—	—	0.4	V
Output leakage	—	—	—	10.0	μA
Rise time	25℃	—	0.2	1.5	μS
Fall time	25℃	—	0.5	1.5	μS
Operating temperature	—	-40	—	150	℃
Storage temperature	—	-40	—	150	℃

1.Q: Sizden örnek alabilir miyim?

C: Evet, testiniz için ücretsiz numuneler sağlayabiliriz, lütfen ücretsiz olarak bizimle iletişime geçin ve hangi ürüne ihtiyacınız olduğunu bize bildirin.

2.Q: Özelleştirmeyi kabul ediyor musunuz?

C: Evet, özelleştirme kabul edilebilir, lütfen danışmak için satış ekibimizle iletişime geçin.

3.Q:Teknik sorunlarda yardım sağlayabilir misiniz?

C: Evet, elektronik anahtar endüstrisinde 15 yıldan fazla araştırma ve geliştirme sürecimiz var. Satın alma sürecinde teknik yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin

4.Q: Kaç çeşit anahtarınız var ve kaliteniz ne durumda?

C: Seçiminiz için 10 farklı anahtar tipimiz var, tüm ürünlerimiz ROHS ve REACH'ten geçmektedir, lütfen kalite standardınızı kesinlikle karşılayabileceğimize güvenin.

5.Q: Fotoelektrik anahtarınızın avantajları nelerdir?

C: Fotoelektrik anahtarımız mekanik olmayan tetiklemedir, sinyali daha kararlı ve güvenilir hale getirir ve hassas yerleşik açı kılavuz yapısı, yüksek tetikleme açısı tutarlılığı sağlar.
