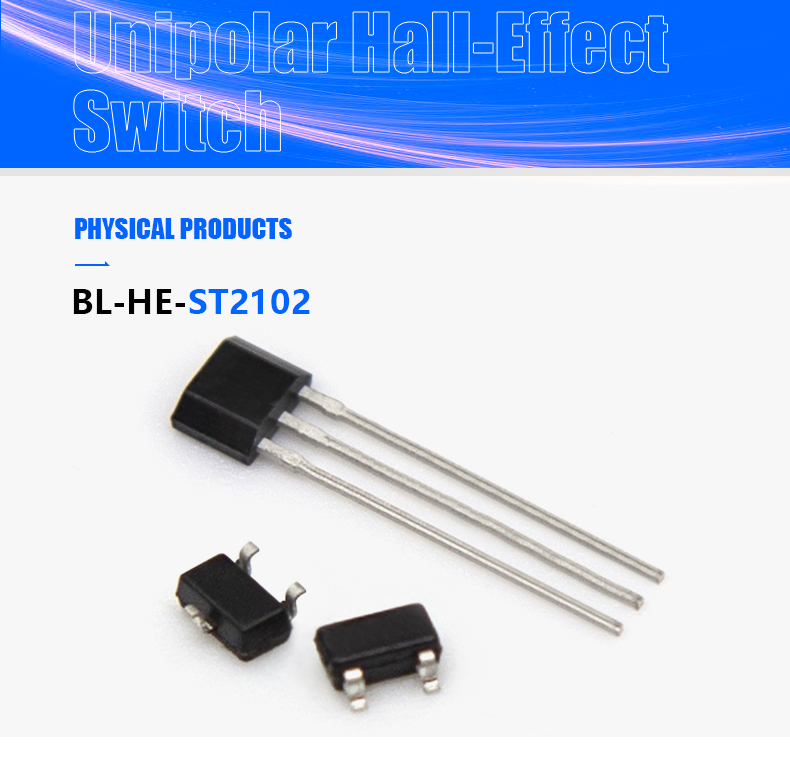

磁気センサー BL-HE-ST2102 基板取付型ホール電流センサー / 磁気センサー車載用ユニポーラホール効果スイッチ

BL-HE-ST2102

最小注文

1 ピース

数量:

連絡先を送る

カートに追加

モデル番号:BL-HE-ST2102
タイプ:スイッチDIP、集積回路
原産地:中国広東省
ブランド名:GBeelee
使用法:磁気センシング
理論:A1120LUA
出力:オリジナルメーカー
動作電圧:2.5V~24V
動作供給電流:1-3.5mA
電源投入時間:35-50μS
オフ状態漏れ電流:1uA
FETオン抵抗：20Ω
出力遅延時間:20-30KHz
出力立ち上がり時間:13-25us
出力抵抗:0.5us
出力立ち下がり時間:0.2us
説明:ホールセンサー

ホール電流センサー

01. BL-HE-ST2102 장치는 초퍼 안정화 홀 효과 02. 온도에 대한 뛰어난 감도 안정성과 통합 보호 기능 을 갖춘 자기 감지 솔루션을 제공하는 센서입니다。
02. 동적 오프셋 상쇄를 통해 탁월한 고온 성능이 가능하며, 이는 일반적으로 장치 오버 몰딩, 온 도 의존성 및 열 응력으로 인해 발생하는 잔류 오프셋 전압을 줄여줍니다。 각 장치에는 단일 실리콘 칩에 전압 조정기, 홀 전압 발생기, 소신호 증기, 퍼 안정화, 슈 20mA の電流が流れます。 패키지의 브랜드 면에 있는 자기 남극으로 인해 출력이 낮아지고 자기장이 제거되면 높아집니 다(UA 패키지의 경우)。
03. 2.5V ~ 24V の電圧を使用して、2.5V ~ 24V の電圧を供給적합합니다。

磁気センサー

PARAMETER		TEST CONDITIONS	MIN	TYP	MAX	UNIT
VDD	Operating voltage		2.5	--	24	V
IDD	Operating supply current	VDD=2.5V to 24 V	1	1.5	3.5	mA
ton	Power-on time		--	35	50	µS
Ilkg	Off-state leakage current	Output Hi-Z	--	--	1	µA
rDS(on)	FET on-resistance	VDD=5V, IO=10mA, TA=25℃	--	20	--	Ω
td	Output delay time	B=0Gs to BOP + 100Gs	--	13	25	µS
tr	Output rise time	R1=1Kohm Co=50pF	--	--	0.5	µS
tf	Output fall time	R1=1Kohm Co=50pF	--	--	0.2	µS
Magnetic Characteristics
fBW	Bandwidth		20	--	--	kHz
BOP	Operated point	TO-92S Package	25	+40	65	Gs
BRP	Release point		10	+25	40	Gs
BHYS	Hysteresis		7	15	23	Gs
BOP	Operated point	SOT23 Package	25	+40	65	Gs
BRP	Release point		10	+25	40	Gs
BHYS	Hysteresis		7	15	23	Gs
BOP	Operated point	SOT23-3 Package	-65	-40	-25	Gs
BRP	Release point		-40	-25	-10	Gs
BHYS	Hysteresis		-23	-15	-7	Gs
